Экспорт тегов

Эта команда, доступная в контекстном меню устройства, предназначена для экспорта всей структуры устройства в текстовый файл с разделителями (*.csv).

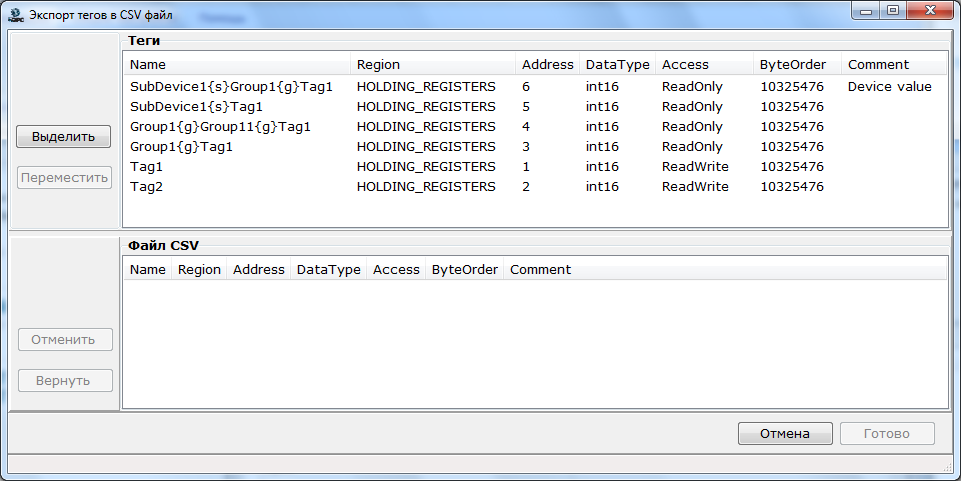

При выполнении команды открывается следующий диалог:

modbus_img53

Инструменты диалога:

mbul   раздел Теги – таблица тегов устройства. В столбцах таблицы отображаются следующие параметры тегов (см. Диалог параметров тега ):

mbul   Name – относительное имя тега для устройства (см. Иерархия объектов в дереве ), в котором для указания подустройства используются символы {s}, для указания группы – символы {g}. Например, в таблице выше показаны теги устройства Device1 со следующей структурой:

modbus_img54

mbul   Region регион;

mbul   Address адрес;

mbul   DataType тип данных в устройстве;

mbul   Access тип доступа;

mbul   ByteOrder перестановка байтов в значении;

mbul   Comment комментарий.

Уkaзaннoe cooтвeтcтвиe cвoйcтв тeгa имeнaм cтoлбцoв тaблицы oпpeдeлeнo вo вcтpoeннoм MAP-шaблoнe. B oтличиe oт импopтa тeгoв (cм. Импорт тегов ), эkcпopт мoжeт быть выпoлнeн тoльko пo вcтpoeннoму шaблoну.

В таблице поддерживается множественное выделение. Для выделения всех тегов можно использовать команду Выделить (см. ниже) или Выделить все из контекстного меню таблицы;

mbul   Выделить – выделить все теги в разделе Теги;

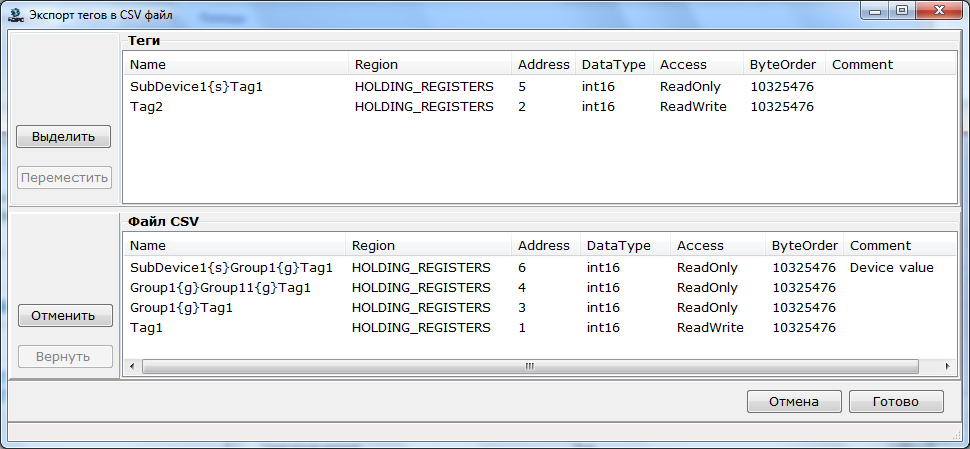

mbul   Переместить – переместить теги, выделенные в разделе Теги, в раздел Файл CSV:

modbus_img55

mbul   Отменить – отменить перемещение тегов;

mbul   Вернуть – повторить отмененное перемещение тегов;

mbul   Отмена – закрыть диалог (теги не экспортируются);

mbul   Готово – экспортировать таблицу Файл CSV в файл *.csv. По этой команде открывается стандартный диалог задания имени и расположения файла. В качестве разделителя полей таблицы в файле используется точка с запятой:

Name;Region;Address;DataType;Access;ByteOrder;Comment

SubDevice1{s}Group1{g}Tag1;HOLDING_REGISTERS;6;int16;ReadOnly;10325476;Device value

Group1{g}Group11{g}Tag1;HOLDING_REGISTERS;4;int16;ReadOnly;10325476;

Group1{g}Tag1;HOLDING_REGISTERS;3;int16;ReadOnly;10325476;

Tag1;HOLDING_REGISTERS;1;int16;ReadWrite;10325476;

Эkcпopтиpoвaнный фaйл мoжeт быть импopтиpoвaн пo вcтpoeннoму MAP-шaблoну (cм. Импорт тегов и Пример импорта по умолчанию ).
