Импорт тегов

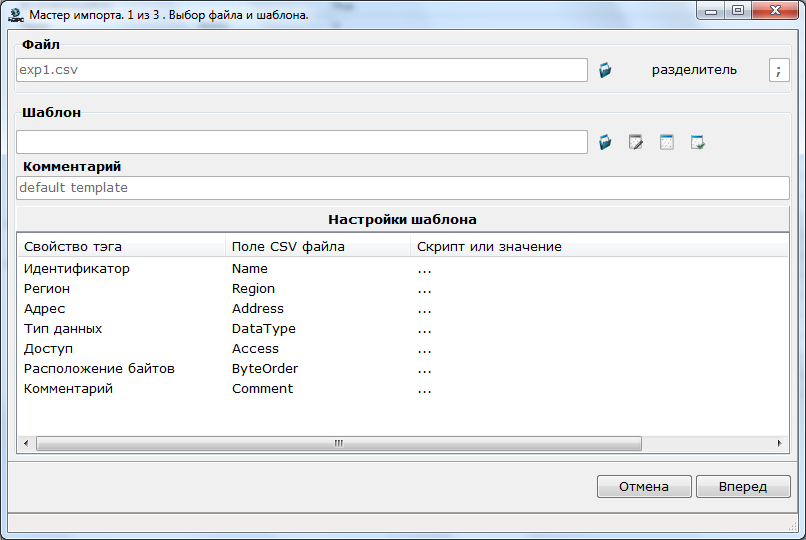

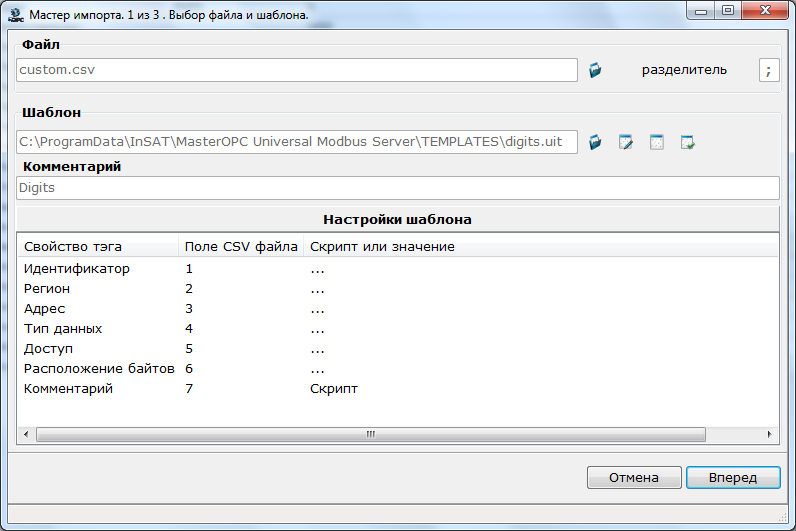

По этой команде, доступной в контекстном меню устройства, открывается мастер импорта тегов.

modbus_img56

Инструменты диалога:

Файл – CSV-файл (по команде открывается стандартный диалог выбора файла);

Разделитель – разделитель столбцов в CSV-файле;

Шаблон – шаблон соответствия свойств тегов столбцам CSV-файла (MAP-шаблон):

Загрузка шаблона – загрузить пользовательский шаблон;

Редактировать текущий шаблон – открыть текущий пользовательский шаблон в редакторе (см. Редактор MAP-шаблона ; встроенный шаблон недоступен для пользователя);

Создание нового шаблона – открыть редактор шаблона;

Загрузить шаблон по умолчанию – загрузить встроенный шаблон;

Комментарий – в этом поле отображается комментарий, заданный для пользовательского шаблона в редакторе (для встроенного шаблона – "default template");

Настройки шаблона – в этом разделе отображаются параметры пользовательского шаблона.

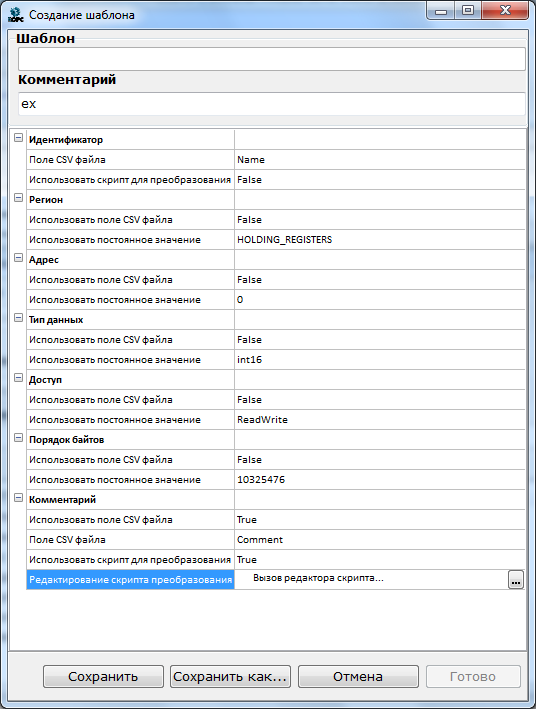

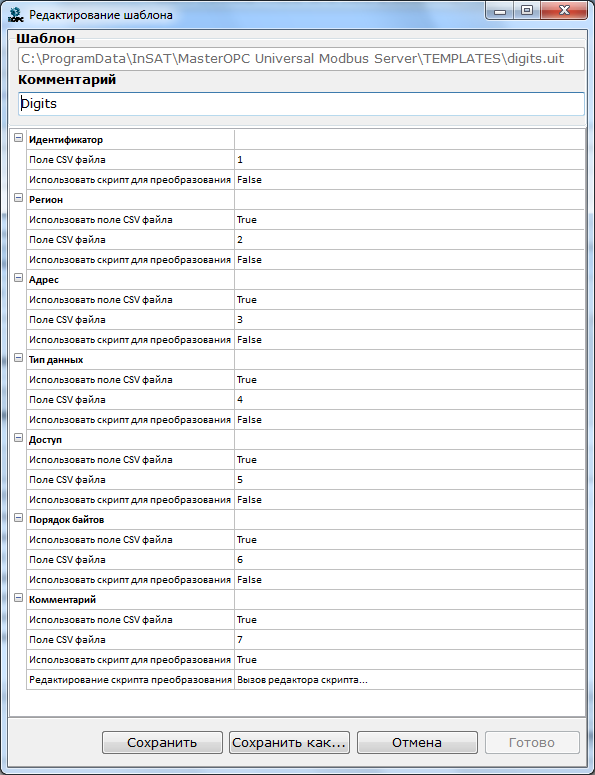

Редактор MAP-шаблона

modbus_img62

Инструменты редактора:

Шаблон – в этом поле отображается полное имя редактируемого пользовательского шаблона (если редактор открыт по команде ):

Комментарий – комментарий шаблона;

группа свойства тега (Идентификатор, Регион и т.д.):

Поле CSV файла – соответствие свойства тега столбцу CSV-файла. Во всех группах, за исключением группы Идентификатор, данный параметр доступен только при Использовать поле CSV-файла=TRUE;

Использовать постоянное значение – значение для свойства (у всех импортированных тегов данное свойство будет иметь указанное значение). Во всех группах, за исключением группы Идентификатор, данный параметр доступен только при Использовать поле CSV-файла=FALSE;

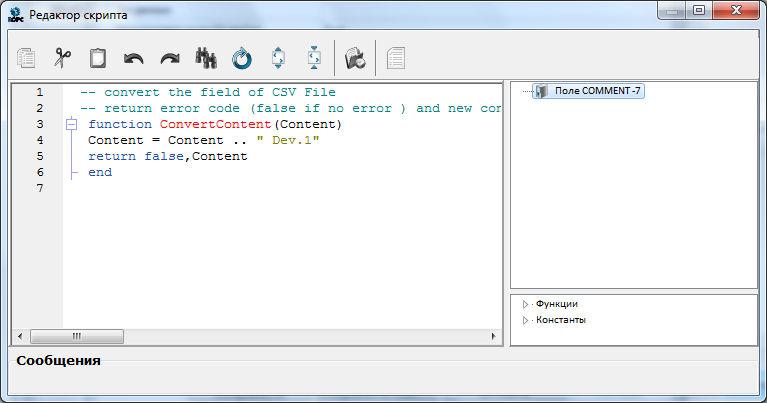

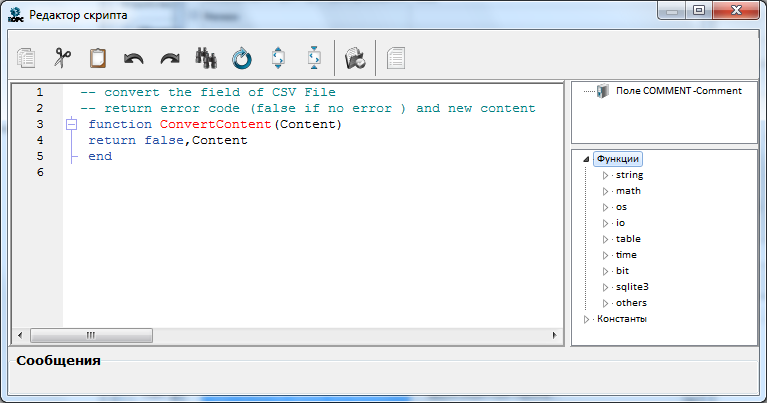

Редактирование скрипта преобразования – поле значения этого параметра содержит кнопку , при нажатии которой открывается редактор скрипта . При этом в редакторе скрипта предопределена функция ConvertContent, с помощью которой значение, считанное из CSV-файла (аргумент Content), может быть преобразовано перед присвоением свойству тега:

modbus_img66

Во всех группах, за исключением группы Идентификатор, данный параметр доступен только при Использовать скрипт для преобразования=TRUE.

Сохранить – сохранить редактируемый шаблон в тот же файл;

Сохранить как – сохранить шаблон в файл *.uit с заданием имени и размещения файла (по умолчанию предлагается сохранение в папку ..\TEMPLATES\);

Отмена – закрыть редактор (все несохраненные изменения отменяются);

Готово – закрыть редактор (после сохранения).

Пример импорта по умолчанию

При таком импорте заголовки столбцов в файле должны быть такими же, как при экспорте (см. Экспорт тегов ):

Name;Region;Address;DataType;Access;ByteOrder;Comment

SubDevice1{s}Group1{g}Tag1;HOLDING_REGISTERS;6;int16;ReadOnly;10325476;Device value

Group1{g}Group11{g}Tag1;HOLDING_REGISTERS;4;int16;ReadOnly;10325476;

Group1{g}Tag1;HOLDING_REGISTERS;3;int16;ReadOnly;10325476;

Tag1;HOLDING_REGISTERS;1;int16;ReadWrite;10325476;

Процедура импорта:

в первом диалоге мастера импорта щелкните кнопку Загрузить шаблон по умолчанию (в разделе Шаблон);

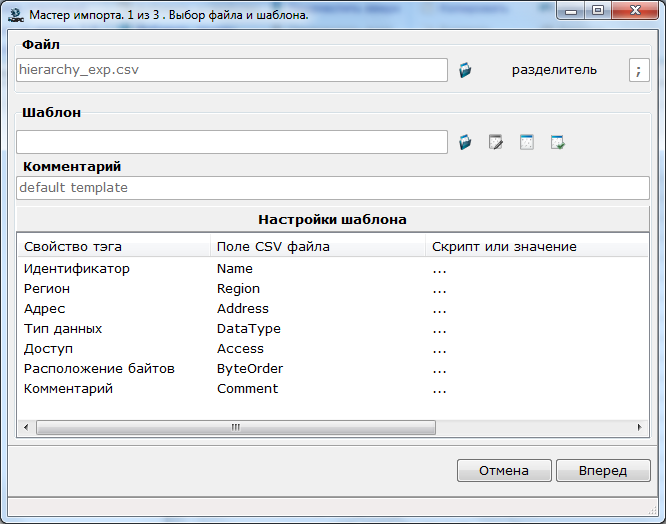

выберите файл*.csv, используя кнопку в разделе Файл:

modbus_img69

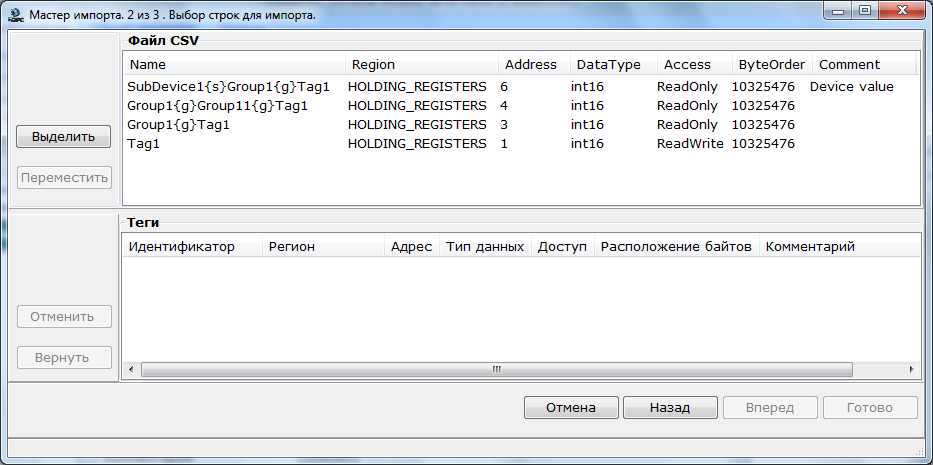

щелкните Вперед – откроется второй диалог мастера импорта, в разделе Файл CSV которого отображаются таблица тегов, считанная из файла:

modbus_img70

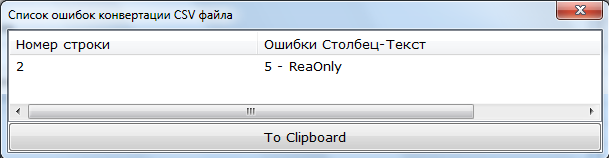

Примечание 1. Если файл содержит ошибки, открывается диалог с их описанием:

modbus_img71

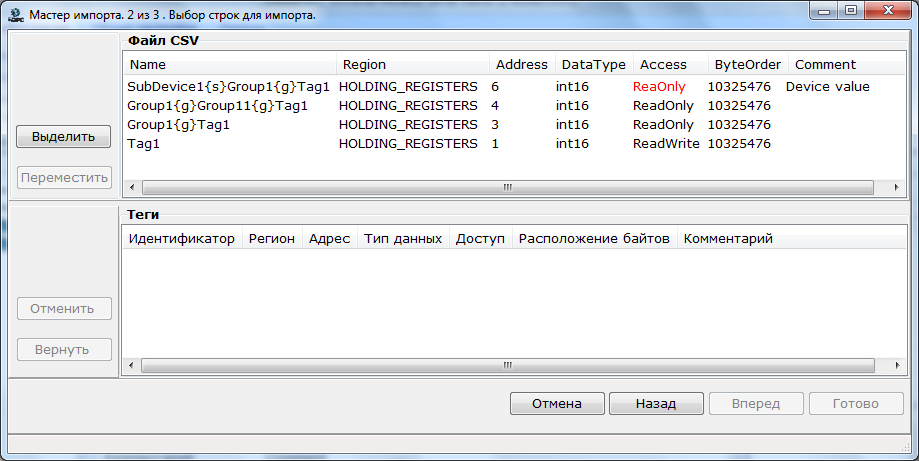

Если этот диалог закрыть, в диалоге импорта ошибка выделяется красным цветом:

modbus_img72

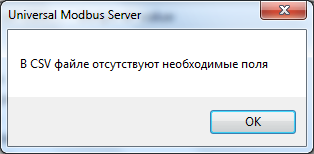

Примечание 2. Если в файле отсутствуют необходимые заголовки, появляется следующее сообщение:

modbus_img73

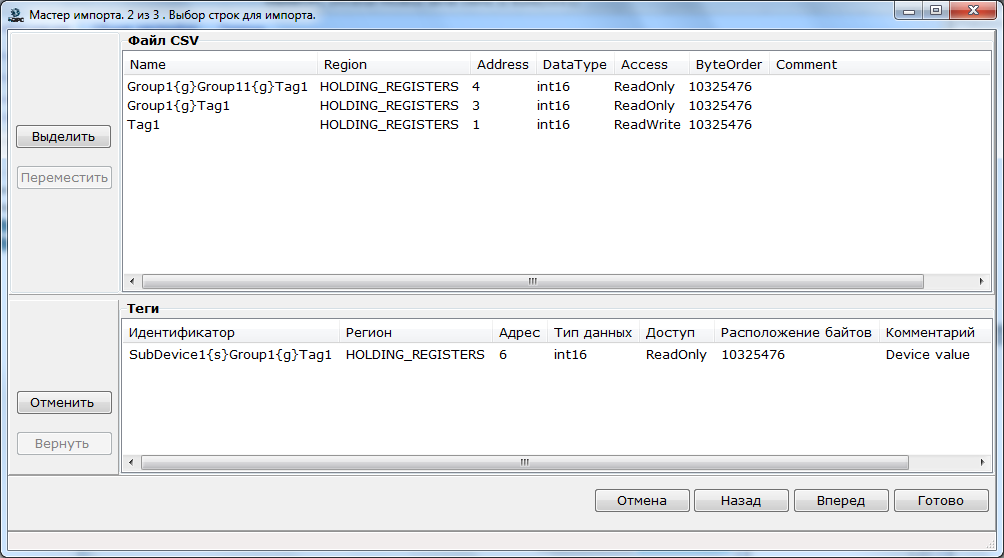

выберите теги, которые должны быть импортированы (инструменты данного диалога идентичны инструментам диалога, который открывается по команде Экспорт тегов ):

modbus_img74

Далее возможны 2 варианта.

Вариант 1

Если импортируемую структуру нужно создать в самом устройстве, а не в его структурной единице (подустройстве или группе), нужно щелкнуть кнопку Готово – по этой команде в устройство импортируются указанные теги с заданной иерархией (указанные в относительном имени тега подустройства и группы создаются):

modbus_img75

Вариант 2

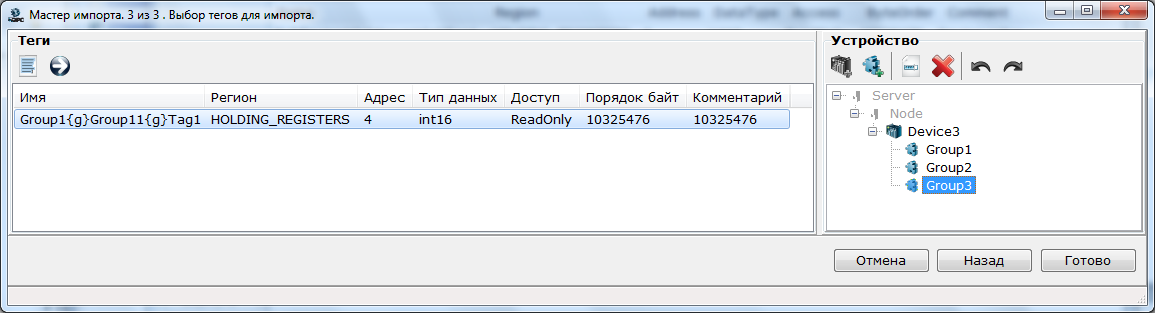

Если импортируемую структуру нужно создать в структурной единице устройства (подустройстве или группе), нужно щелкнуть кнопку Вперед – по этой команде откроется третий диалог мастера импорта:

modbus_img76

Далее нужно выполнить следующие действия:

выберите теги, которые должны быть импортированы (в разделе Теги поддерживается множественное выделение). Для выделения всех тегов можно использовать команду Выделить все контекстного меню раздела или кнопку ;

выберите устройство/подустройство/группу. С помощью инструментов раздела Устройство структура устройства может быть изменена:

– добавить подустройство в выделенное устройство;

– добавить группу в выделенный объект;

– переименовать выделенный объект;

– удалить выделенный объект;

– отменить последнее действие;

– повторить последнее отмененное действие;

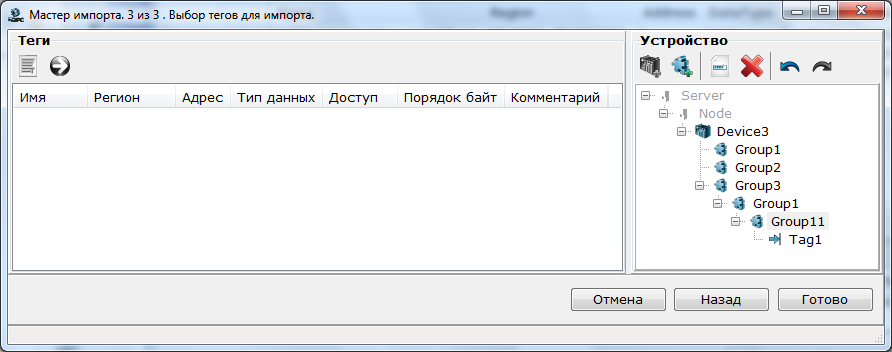

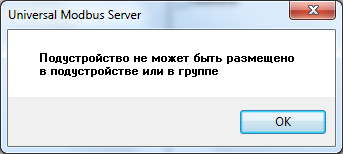

перенесите выделенные теги в нужную структурную единицу устройства. Для переноса в выделенную структурную единицу можно щелкнуть кнопку . Для переноса в произвольную структурную единицу нужно перетащить выделенные теги мышью:
