С помощью симулятора ModRSSim можно проверять и отлаживать конфигурации Modbus Universal MasterOPC сервера не имея при этом реальных устройств. Для отладки устройств по протоколу Modbus RTU нужно предварительно установить на компьютер COM0COM (см. Установка com0com), а также создать и настроить виртуальную пару COM портов (см. Конфигуратор com0com).

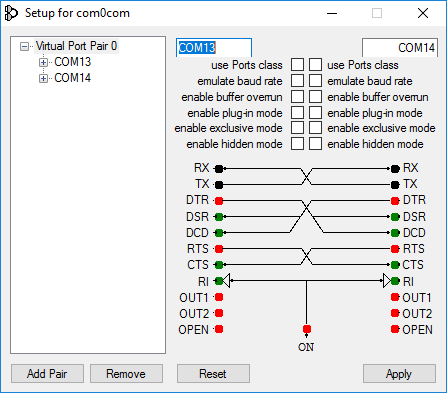

Например, вы создали в конфигураторе COM0COM порты с номерами 13 и 14.
На один из портов нужно будет подключить Modbus Universal MasterOPC, а на другой - ModRSSim, в этом случае они смогут вести обмен.

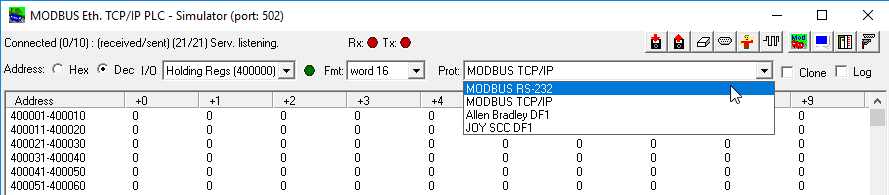

Запускаем ModRSSim с помощью ярлыка.

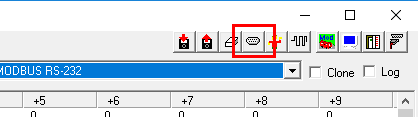

Произойдет автоматическое переключение на первый COM порт в системе. Если он не соответствует порту из виртуальной пары - выберите его нажав на кнопку.

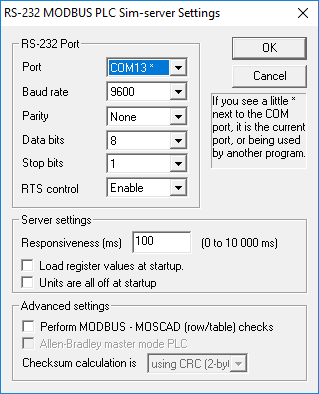

В появившемся окне выберите в списке нужный номер COM порта. При необходимости вы также можете изменить параметры - скорость, четность, стоп-биты. Подробнее настройки данного окна описаны в разделе Настройка RS-232.

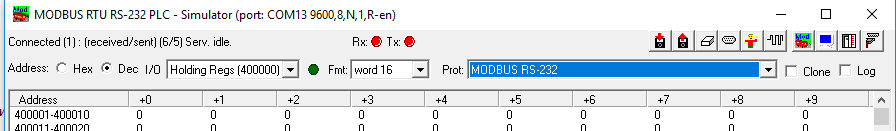

Заданные настройки отобразятся в заголовке окна.
Теперь выполним настройку OPC сервера.

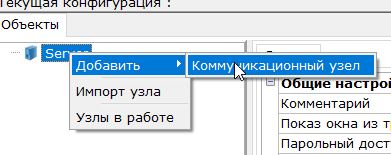

Добавим коммуникационный узел:

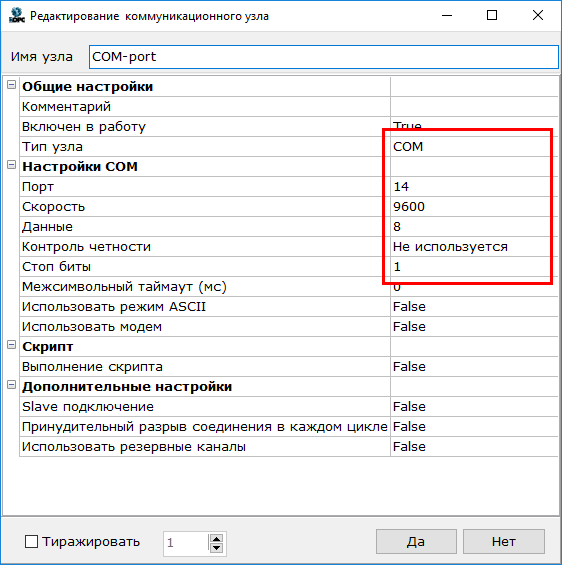

В настройках задайте параметры - тип узла - COM, номер второго из виртуальной пары COM порта (в нашем случае 14), и параметры соединения - аналогичные заданным в ModRSSim.

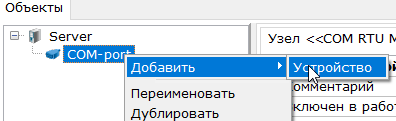

В добавленный узел добавляем устройство.
ModRSSim эмулирует все Modbus адреса, поэтому можно задать любой адрес - оставим адрес 1.

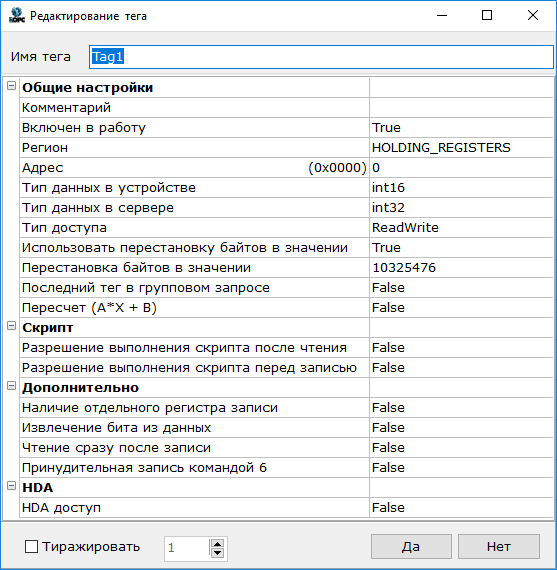

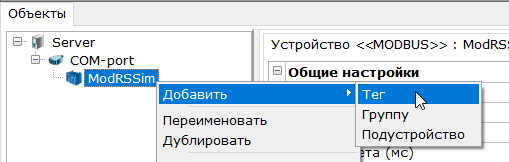

Теперь в устройство можно добавить теги.
Можно оставить параметры по умолчанию - будет опрошен 0 адрес, региона Holding Registers.

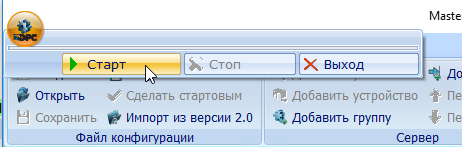

Можно запустить OPC сервер в режим исполнения - нажать на кнопку Старт.

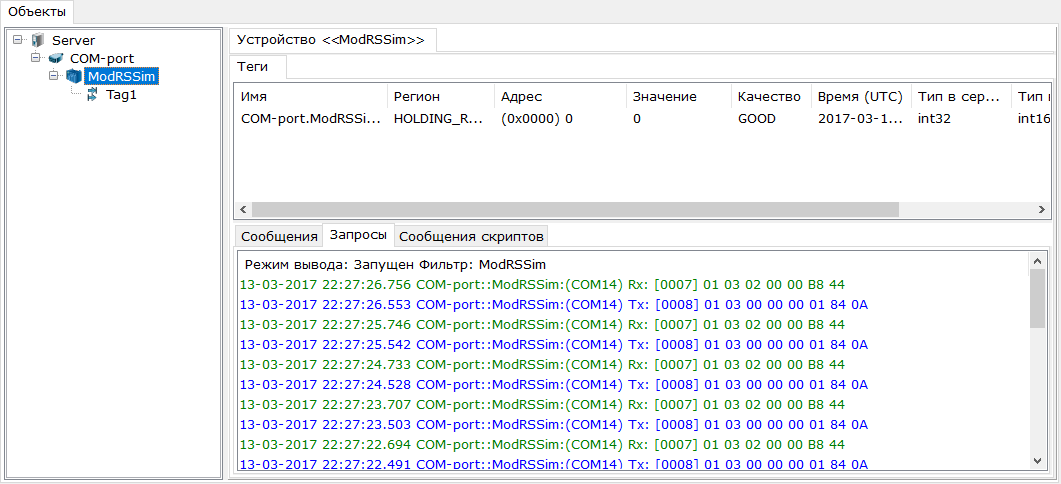

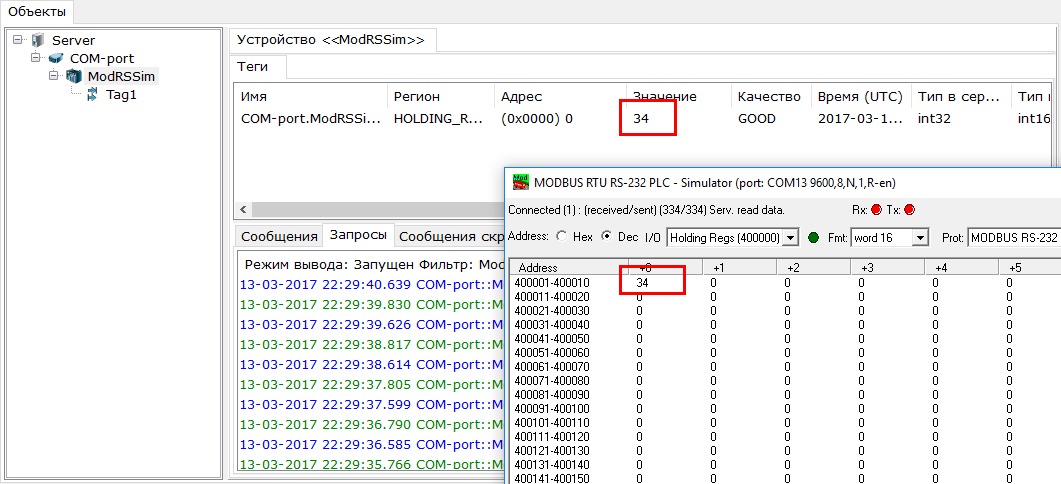

Начнется опрос регистра симулятора.
Если изменить 0 адрес региона Holding Registers в ModRSSim, то изменения отобразятся и в OPC сервере. Чтобы изменить значения регистра в ModRSSim - дважды щелкните мышью по значению.
См. также Работа по протоколу Modbus TCP
