Работа по протоколу Modbus TCP

При работе по протоколу Modbus TCP не требуется установка виртуальных COM портов, все что требуется - открыть порт в фаерволе (по умолчанию 502).

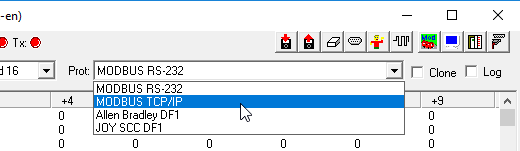

Изменим протокол на Modbus TCP/IP.

rabota_po_protokolu_modbus_tcp

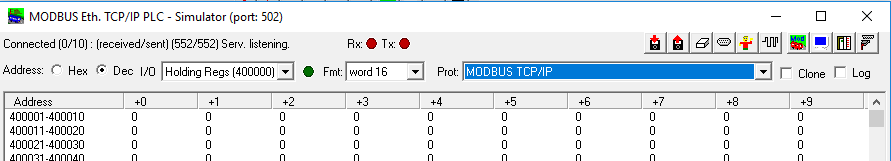

Заголовок изменит свой вид, и будет выведен номер TCP порта по которому ведется обмен.

rabota_po_protokolu_modbus_tcp1

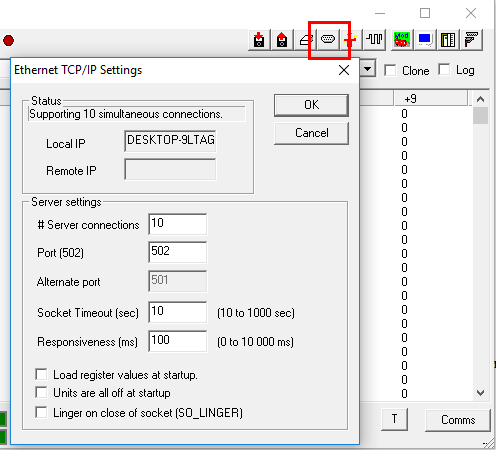

Если вас устраивает 502 порт, то можно начинать настройку OPC сервера, в противном случае - также откройте окно настройки порта и измените его.

rabota_po_protokolu_modbus_tcp2

Настроим OPC сервер.

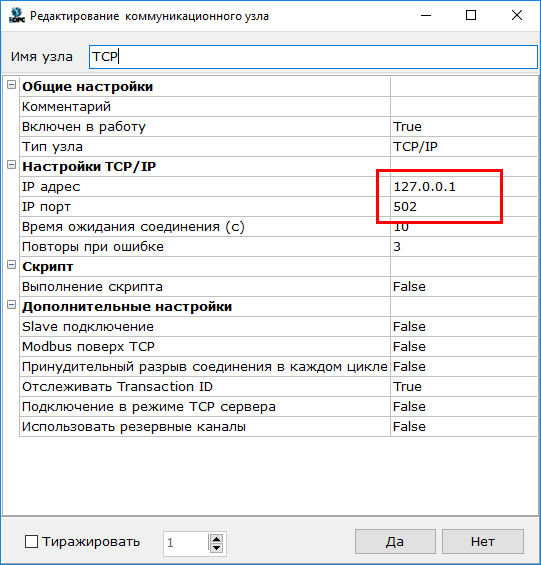

Добавим коммуникационный узел. При настройки Modbus TCP нужно задать две настройки - IP адрес и IP порт. 127.0.0.1 - IP адрес локального компьютера (localhost), поэтому для подключения к симулятору его нужно оставить неизменным. Если TCP порт вы также не меняли, то также оставьте его равным 502.

rabota_po_protokolu_modbus_tcp3

В остальном конфигурирование OPC сервера остается таким же как и для Modbus RTU - нужно добавить устройство (у Modbus TCP его адрес, как правило, всегда остается равным 1), а затем добавлять теги с нужными адресами и регистрами.

rabota_po_protokolu_modbus_tcp4

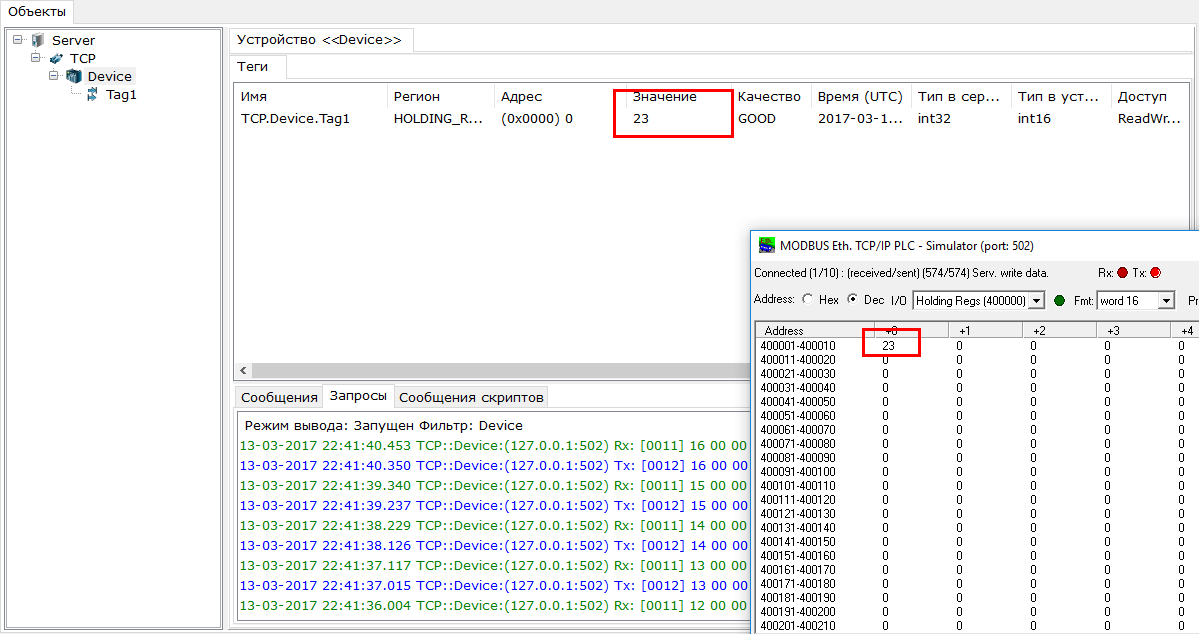

Запустим в режим исполнения.

rabota_po_protokolu_modbus_tcp5
