Средства выполнения операций

Средства выполнения операций

mbul_mail Панель инструментов, сочетания клавиш и меню окна

mbul_mail Другие инструменты и операции симулятора

Панель инструментов, сочетания клавиш и меню окна

Симулятор имеет следующую панель инструментов:

modrssim_img5

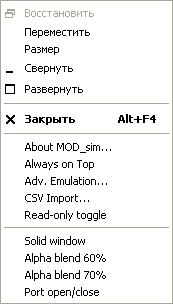

В стандартное меню окна симулятора добавлен ряд команд (для вызова меню щелкните правой кнопкой мыши в заголовке окна):

modrssim_img6

Кроме того, для выполнения операций предусмотрены сочетания клавиш и кнопки в нижней части окна.

Панель инструментов, сочетания клавиш и меню окна служат для выполнения во многом одних и тех действий, поэтому ниже дано их соответствие (команды меню даны в скобках):

mbul   modrssim_img7 CTRL-A – сохранить значения всех регистров;

mbul   modrssim_img8 CTRL-L – загрузить сохраненные значения всех регистров;

mbul   modrssim_img9 CTRL-E – обнулить все регистры;

mbul   modrssim_img10 CTRL-S – открыть диалог конфигурирования текущего протокола (см. Настройка Modbus Ethernet и Настройка RS-232 );

mbul   modrssim_img11 – открыть диалог настройки анимации (см. Настройка анимации );

mbul   modrssim_img12 CTRL-N – открыть диалог настройки шума (только для протоколов по RS232, см. Настройка шума );

mbul   modrssim_img13 CTRL-B (About MOD_sim…) – открыть диалог О программе;

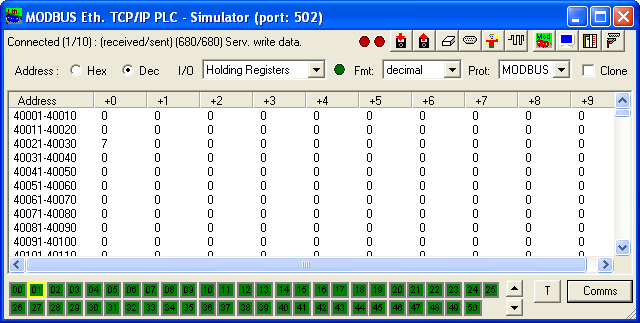

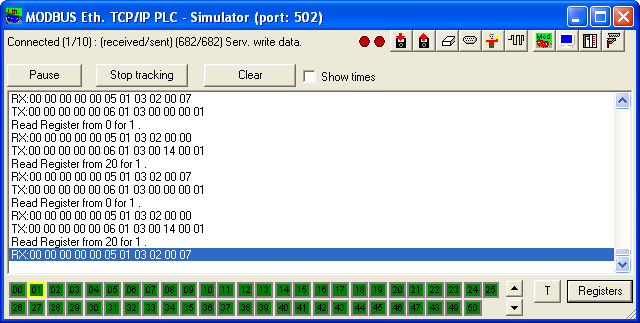

mbul   CTRL-C – переключить отображение регистры/коммуникации. Такую же функцию выполняет крайняя правая кнопка внизу – modrssim_img14 / modrssim_img15 (название кнопки зависит от текущего отображения):

modrssim_img16

modrssim_img17

Анализ коммуникаций полезен для интерпретации протокола.

mbul   CTRL-J – симулировать ошибку inJect (производится принудительная вставка символа в используемый протокол по RS232);

mbul   modrssim_img18 CTRL-M (Adv.Emulation) – открыть диалог конфигурирования эмуляции для данного протокола (см. Дополнительные параметры эмуляции MODBUS );

mbul   modrssim_img19 CTRL-T (Solid Window, Alpha Blend 60% и Alpha Blend 70%) – перейти на следующий уровень прозрачности окна симулятора (имеется 3 уровня, переключаемых циклически);

mbul   modrssim_img20 (Port Open/Close) – открыть/закрыть порт;

mbul   F1 – открыть справку.

Другие инструменты и операции симулятора

В симуляторе определены также следующие операции:

mbul   двойной щелчок на регистре – открыть диалог задания значения регистра (если регистр имеет тип данных BOOL – переключить регистр);

mbul   одиночный щелчок на индикаторе станции modrssim_img21 в нижней части окна – отключить/подключить станцию;

mbul   перетаскивание границы окна – изменение размеров окна.

Индикаторы в верхней части окна:

modrssim_img22

modrssim_img23

mbul   modrssim_img24 – строка состояния обмена;

mbul   modrssim_img25 – 2 красных светодиода; левый светится при приеме данных, правый – при передаче;

mbul   modrssim_img26 – инструмент выбора формата отображения адресов;

mbul   modrssim_img27 (Modbus) или modrssim_img28 (Allen-Bradley) – выбор адресного пространства/типа регистров или файла;

mbul   modrssim_img29 – зеленый светодиод; светится в режиме тренировочной симуляции;

mbul   modrssim_img30 – выбор формата отображения данных;

mbul   modrssim_img31 – выбор протокола. При смене протокола симулятор текущего протокола останавливается и стартует симулятор выбранного протокола;

mbul   modrssim_img32 – флаг клона Modbus. Выполняет коррекцию слов для правильного отображения в PLC-клоне. Влияет, в основном, на отображение 32-разрядных значений с плавающей запятой.

В нижней части:

mbul   modrssim_img33 – запуск тренировочной симуляции, которая симулирует емкость с водой, впускной и выпускной клапаны и нагреватель, который нагревает воду в зависимости от ее объема (без загрузки кода в диалоге настройки анимации тренировочная симуляция не работает – см. Настройка анимации ).
