Следующим шагом необходимо сконфигурировать контроллер.
Для конфигурирования сетевого интерфейса Ethernet контроллера в главном меню выберите пункт Tools-IP config tools.

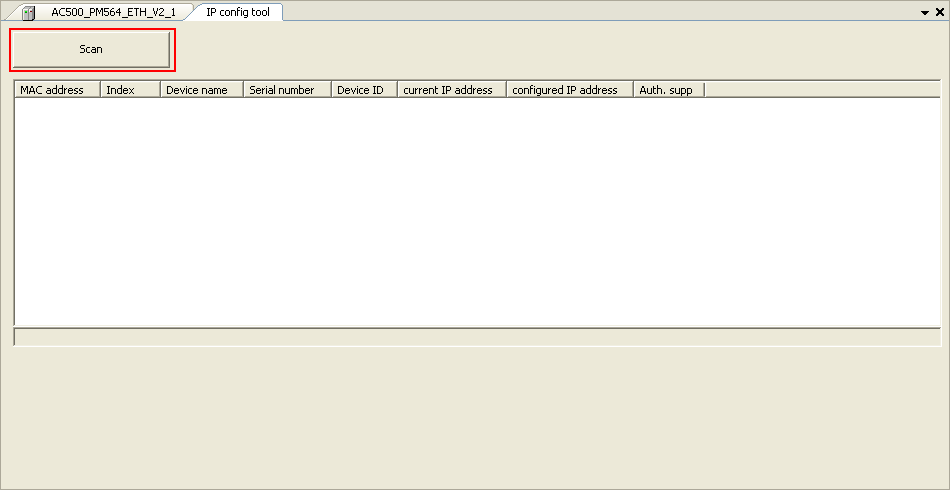

В рабочей области проекта в окне IP config tool нажмите Scan. Программа произведет поиск контроллеров, подключенных к локальной сети.

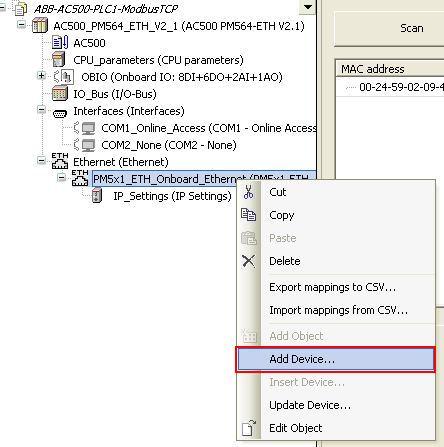

Следующим шагом необходимо сконфигурировать протокол Modbus TCP. Для этого перейдите в раздел Ethernet в дереве проекта, вызовите правой кнопкой мыши контекстное меню сетевого интерфейса контроллера и выберите пункт Add device.

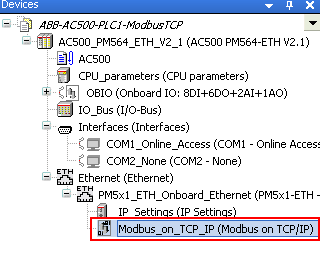

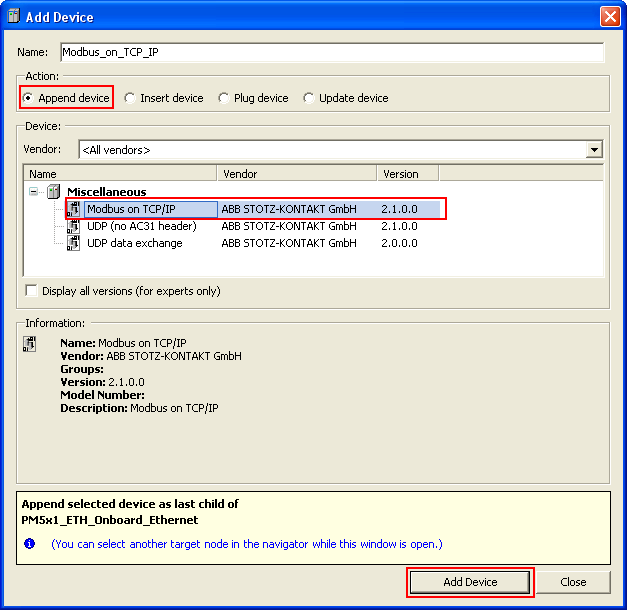

В окне Add device выберите пункт Modbus on TCP/IP и нажмите Add device. Закройте окно Add device. В разделе Ethernet дерева проекта появится пункт Modbus_on_TCP_IP, щелкните по нему два раза левой кнопкой мыши.

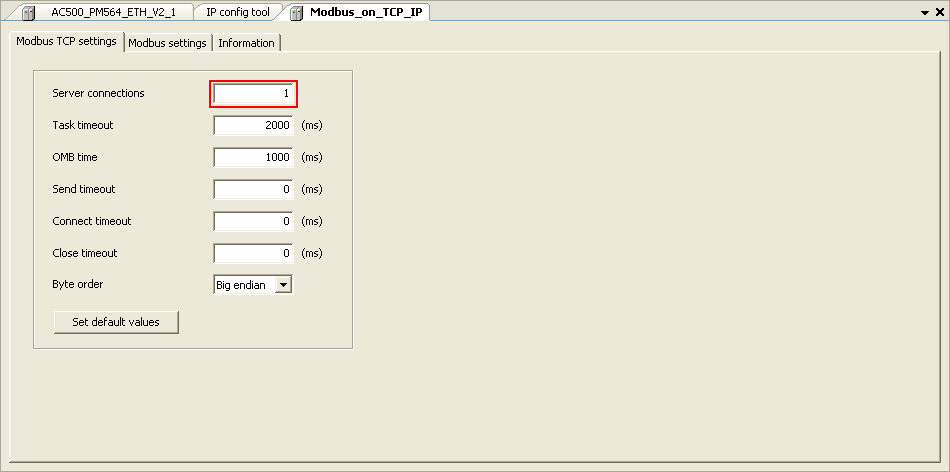

В рабочей области проекта откроется окно Modbus_on_TCI_IP. В поле Server connection введите максимальное количество одновременных подключений к контроллеру.
Конфигурирование устройства окончено.
