Для конфигурирования и программирования AC500-eCo и AC500 используется единое программное обеспечение PS501 Control Builder. Пакет PS501 Control Builder – это программное обеспечение, реализованное на базе программного комплекса CoDeSys, соответствующее требованиям стандарта IEC 61131-3. PS501 поддерживает программирование на стандартных языках (FBD, LD, IL, ST, CFC, SFC), обеспечивая тем самым унифицированное, простое и удобное решение для клиентов. Программное обеспечение PS501 предоставляет широкие возможности по отладке пользовательских программ, диагностике оборудования, а также позволяет создавать экраны визуализации.
Запустите Control Builder (Пуск-Программы-ABB-Control Builder Plus).

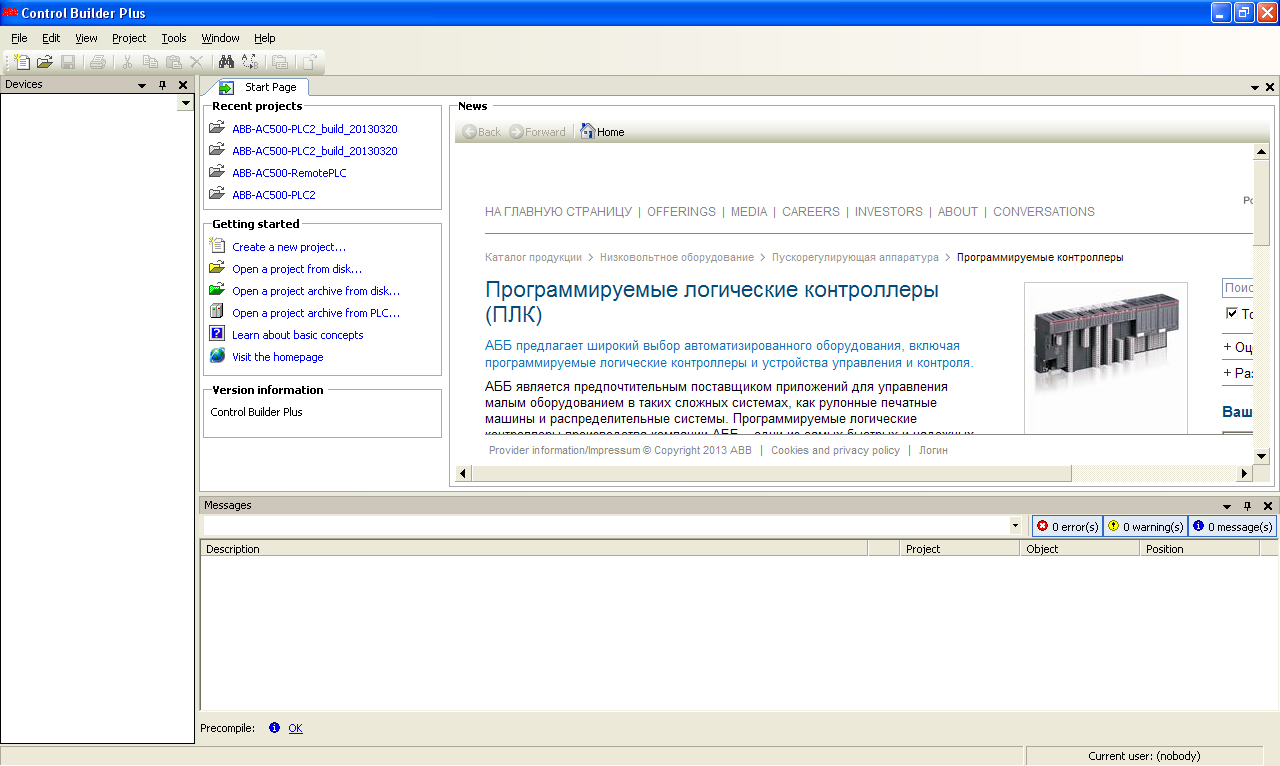

После запуска программы откроется главное окно проекта Control Builder.

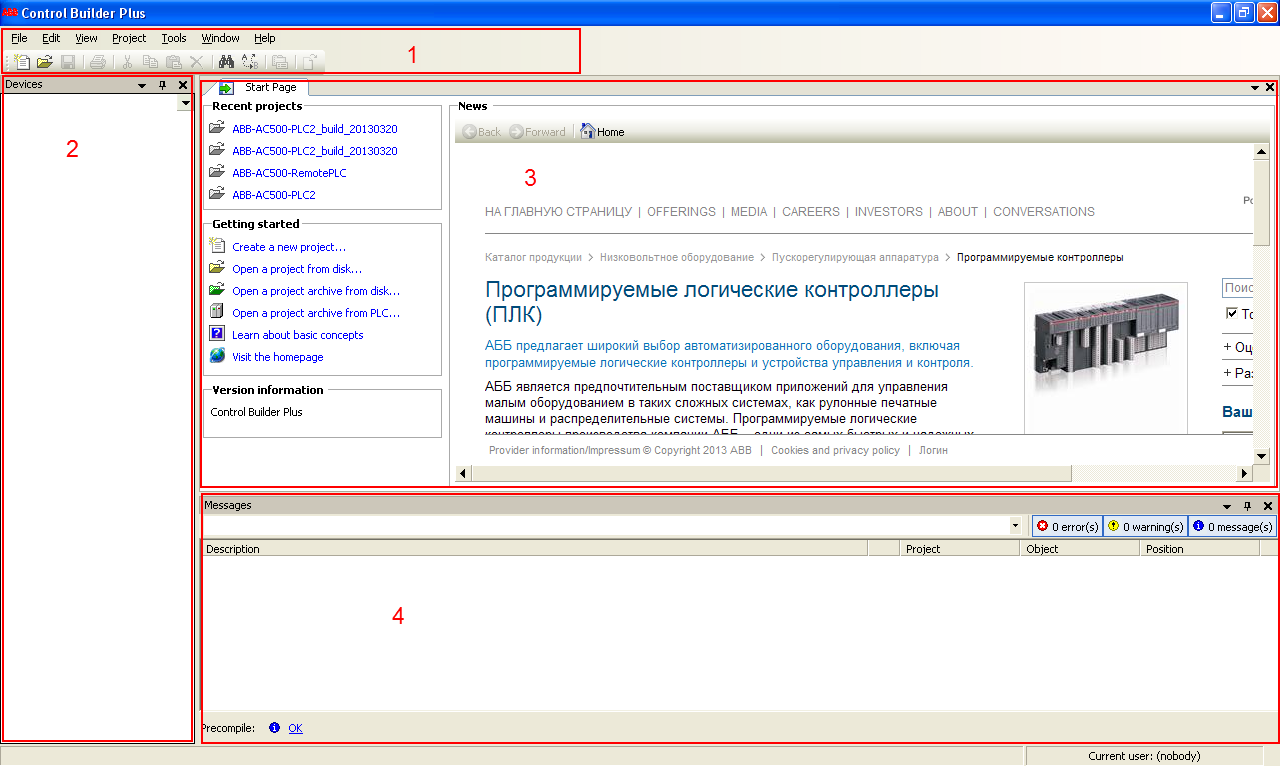

Главное окно проекта разделено на 4 области:
1.Главное меню;
2.Дерево проекта;
3.Рабочая область проекта;
4.Окно сообщений;
Для создания нового проекта в главном меню выберите пункт File-New project.

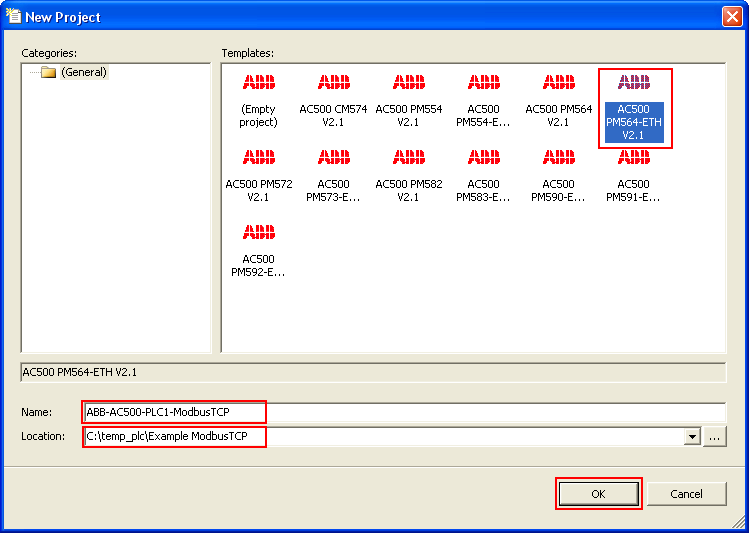

Откроется окно выбора контроллера. В окне Templates выберите AC500 PM564-ETH V2.1, в поле Name введите имя проекта, в поле Location введите путь расположения проекта, и нажмите ОК.

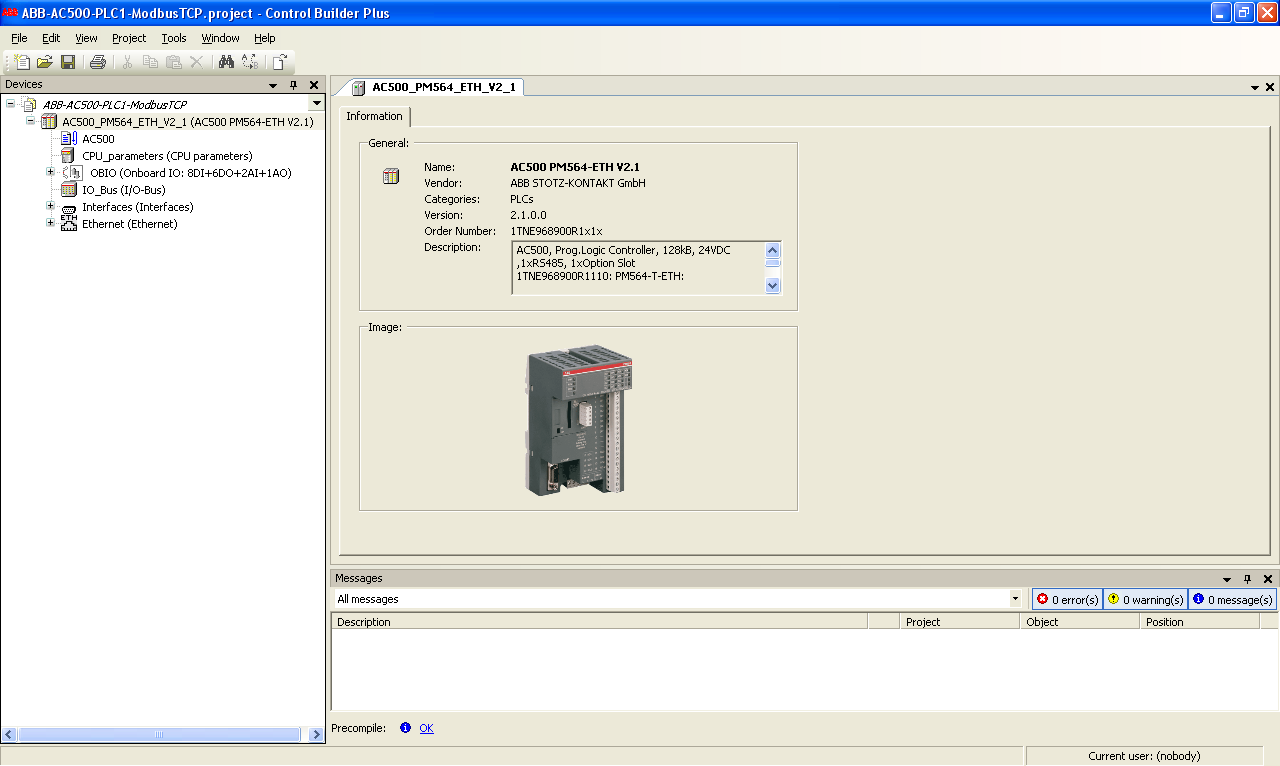

В дереве проекта добавится контроллер.
Проект создан.
