Опрос контроллера по Modbus RTU сделаем в той же OPC конфигурации.

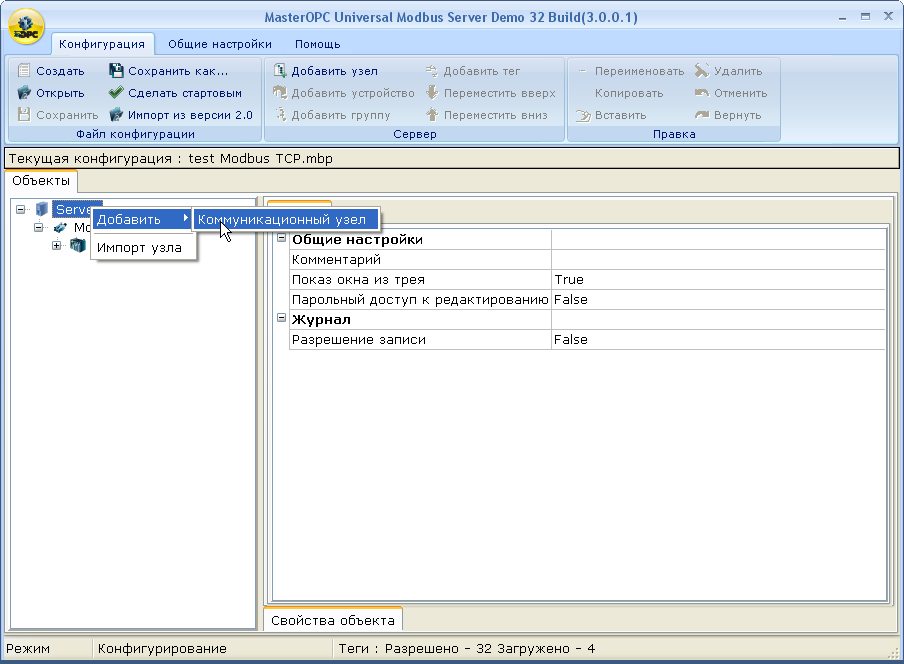

Перейдите в главное окно OPC-сервера и добавьте коммуникационный узел, вызвав контекстное меню правой кнопкой мыши на элементе Сервер окна Объекты.

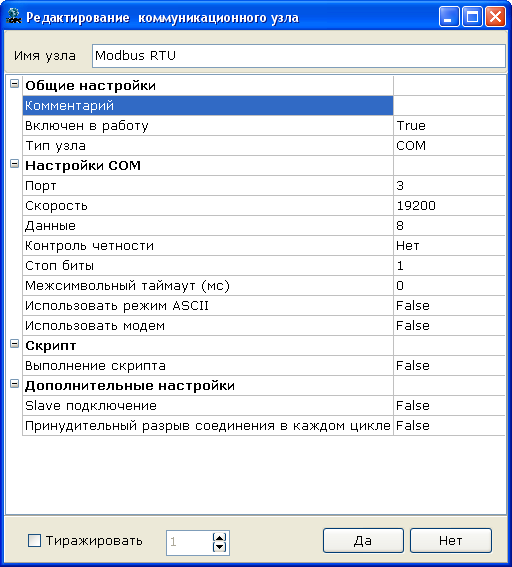

В окне Редактирование коммуникационного узла введите:
Имя узла – Modbus RTU;
Тип узла – COM;
Порт – 3 (номер вашего последовательного порта);
Скорость, Данные, Контроль четности, Стоп биты – параметры последовательного интерфейса контроллера, аналогичные заданным в проекте Control Builder.
Значение остальных полей оставьте по умолчанию, нажмите Да.

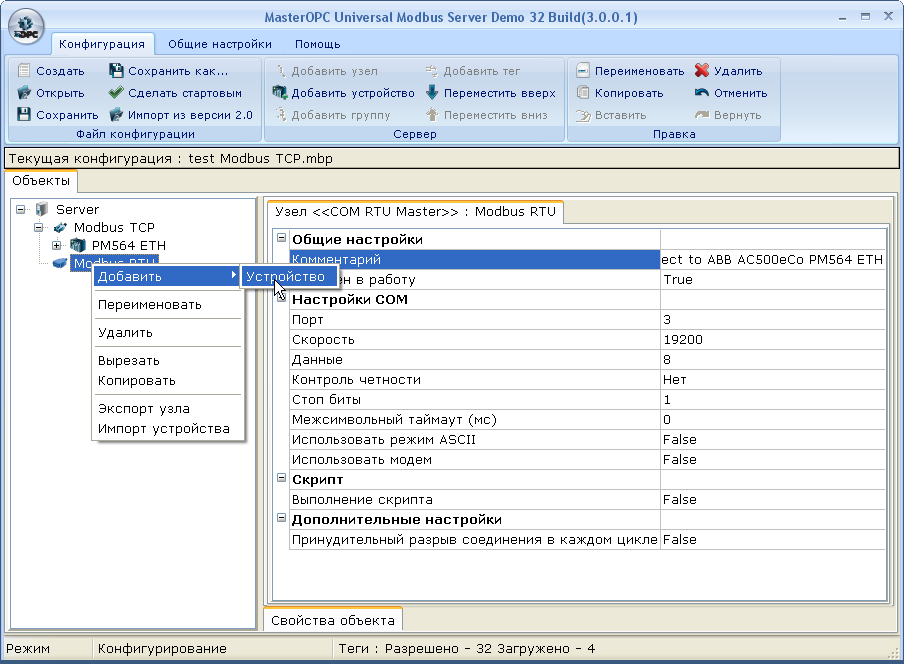

Добавьте устройство, вызвав правой кнопкой мыши контекстное меню узла Modbus RTU.

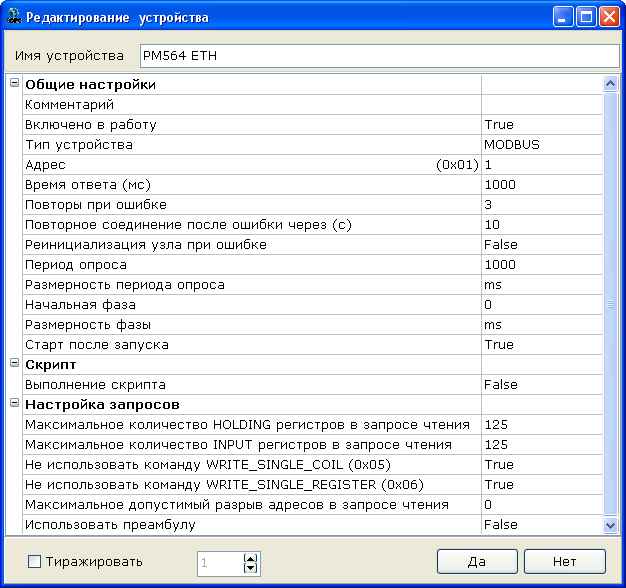

В окне Редактирование устройства введите:
Имя устройства – PM 564 ETH;
Тип устройства – Modbus;
Адрес – 1 (Соответствует значению поля Address в окне конфигурирования последовательного интерфейса COM1_Modbus в Control Builder).
Значения остальных полей оставьте по умолчанию, нажмите Да.
Добавьте теги аналогичным образом как для Modbus TCP и переведите OPC-сервер в режим "online".

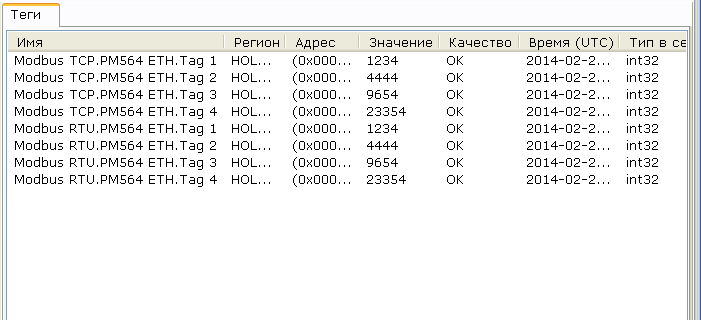

OPC-сервер в режиме "online" в окне Теги отобразит значения тегов, которые должны совпадать со значениями переменных "globalVar1"-"globlVar4" в окне глобальных переменных Global_Variables среды программирования Codesys
На этом конфигурирование контроллера и OPC-сервера для чтения данных по протоколу Modbus RTU завершено.
