Настройка OPC-сервера для ModBus RTU во многом схожа с настройкой ModBus TCP, в частности задание адресов регистров полностью совпадает, поэтому рассмотрим лишь основные моменты.
Запустите MasterOPC Universal Modbus Server и добавьте коммуникационный узел, вызвав контекстное меню правой кнопкой мыши на элементе Сервер окна Объекты.

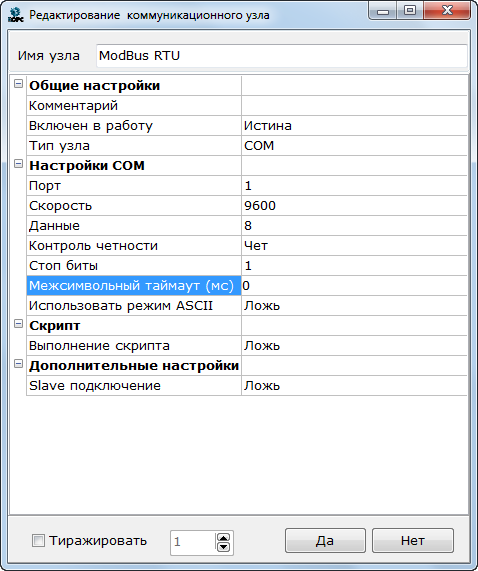

В окне Редактирование коммуникационного узла введите:
Имя узла – Modbus RTU;
Тип узла – COM;
IP адрес – 1 (номер COM-порта, к которому подключен преобразователь RS485. Узнать номер можно в Диспетчере устройств);
Следующие параметры должны аналогичны настройкам ПЛК в главе Создание конфигурации OPC сервера:
Скорость – 9600;
Данные – 8 (Длина данных);
Контроль четности – Чет;
Стоп биты – 1;
Остальные значения полей оставим по умолчанию.
Добавьте устройство, вызвав правой кнопкой мыши контекстное меню узла Modbus RTU.
В окне Редактирование устройства введите:
Имя устройства - DVP-12SE;

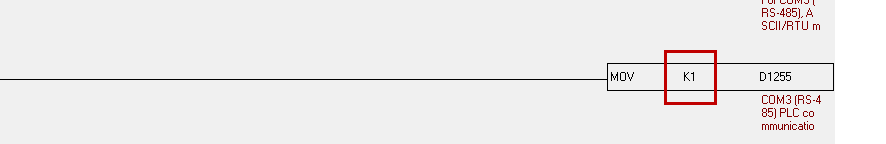

Адрес – 1. Адрес указывается заданный в настройках контроллера. Адрес должен быть индивидуальным для каждого контроллера в сети. В ПЛК адрес записывается в ячейку памяти D1255 в виде K1, K2…K255. Если у вас несколько устройств в сети, то можно не меняя остальных параметров коммуникации в ПЛК, менять только адрес.
Остальные поля можно оставить по умолчанию.
Далее, нужно будет создать теги и проверить соединение, запустив MasterOPC Universal Modbus Server. Данная процедура полностью совпадает с созданием тегов для ModBus TCP в главе Создание конфигурации OPC сервера.
Конфигурирование OPC-сервера окончено.
