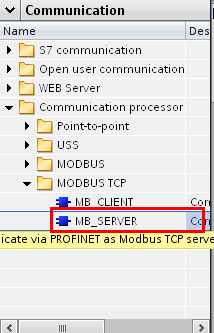

Для чтения и записи данных из контроллера по протоколу Modbus TCP необходимо использовать функциональный блок MB_SERVER. Функциональный блок MB_SERVER расположен в библиотеке инструкций INSTRUCTIONS-Communication - Communication processor - Modbus TCP - MB_SERVER окна Task card. Для того чтобы получить справочную информацию по блоку необходимо выделить блок и нажать кнопку F1.

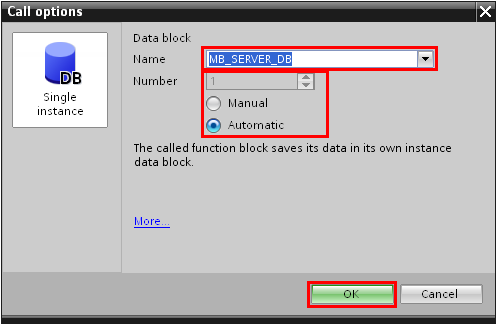

Щелкните дважды левой кнопкой мыши по блоку, чтобы создать экземпляр функционального блока, откроется окно свойств Call options. В поле Name введите имя экземпляра блока, в поле Number задайте его номер, либо установите галочку Automatic для автоматической нумерации. Нажмите OK.

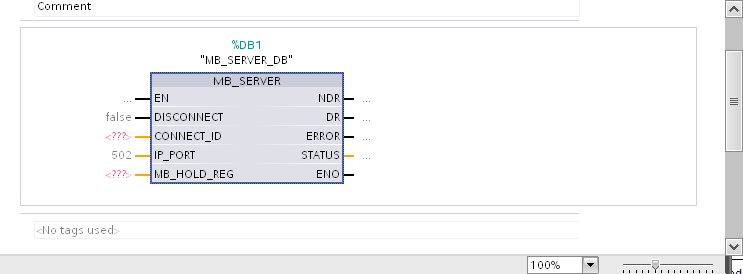

Экземпляр блока появился в рабочей области программы.

Функциональный блок MB_SERVER содержит 4 входа, 5 выходов, 1 вход-выход.

В данном примере в качестве области памяти для хранения переменных о состоянии экземпляра блока MB_SERVER и буфера данных для чтения и записи по протоколу Modbus используется глобальный блок данных DATA BLOCK.

Для создания глобального блока данных перейдите в раздел Program blocks контроллера в окне дерева проекта Project tree и щелкните дважды левой кнопкой мыши по пункту Add new block.

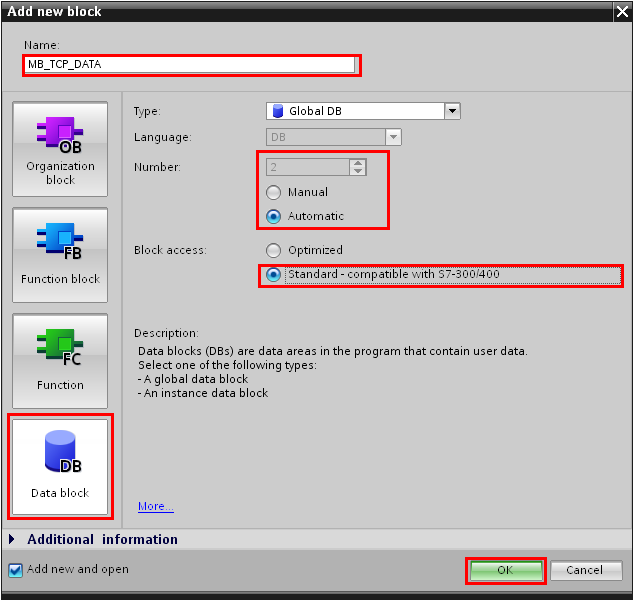

В появившемся окне Add new block выберите вкладку Data Block, в поле Name введите имя блока, в поле Number присвойте блоку данных его номер, присвоить номер блоку данных можно автоматически установив галочку Automatic, либо задать номер вручную, установив галочку Manual, в поле Block access выберите – Standard - compatible with S7-300/400 и нажмите OK. Обратиться к любому блоку данных в STEP7 можно по его символьному или абсолютному адресу: символьный адрес – символьное значение в поле Name ( в данном случае – MB_TCP_DATA), абсолютный адрес – порядковый номер в поле Number (в данном случае DB2).

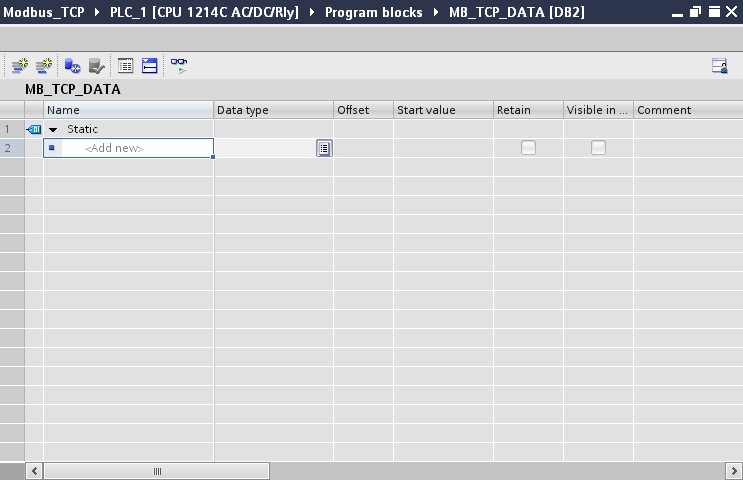

Откроется рабочая область блока данных DB. Рабочая область состоит из меню блока управления элементами блока  - редактирование строк, режимы мониторинга переменных. Область данных блока состоит из нескольких столбцов:

Name – имя переменной;

Data type – тип данных;

Offset – относительный адрес памяти в формате Byte.Bits;

Start value – начальное значение переменной;

Retain – сохранение в энергонезависимой памяти;

Visible in HMI – видимость переменных в HMI;

Comment – поле для ввода комментариев.

Структура блока будет состоять из двух элементов типа struct:

status – для хранения данных о состоянии экземпляра блока MB_SERVER;

data – буфер памяти для чтения и записи по протоколу Modbus.

Список переменных представлен в таблице:

Введите данные в полях элемента data в столбце Start value введите произвольные значения (необходимы для тестирования связи контроллера с OPC-сервером).

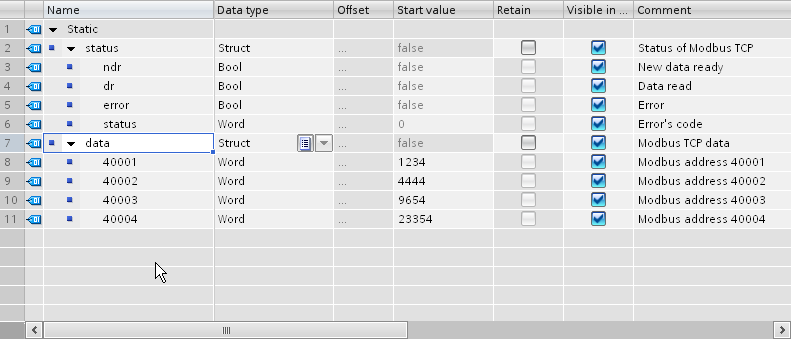

Поле Offset содержит нулевые значения адресов памяти. Чтобы STEP7 присвоил переменным свои адреса необходимо блок скомпилировать.

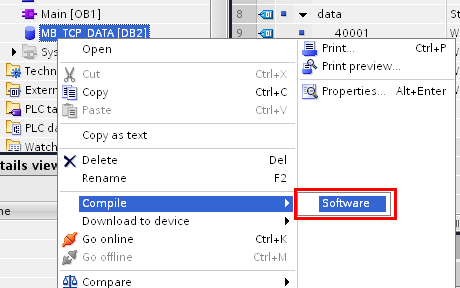

Для компилирования блока перейдите в раздел Program Blocks в окне дерева проекта Project tree, вызовите контекстное меню блока MB_TCP_DATA правой кнопкой мыши, выберите пункт Compile-Software.

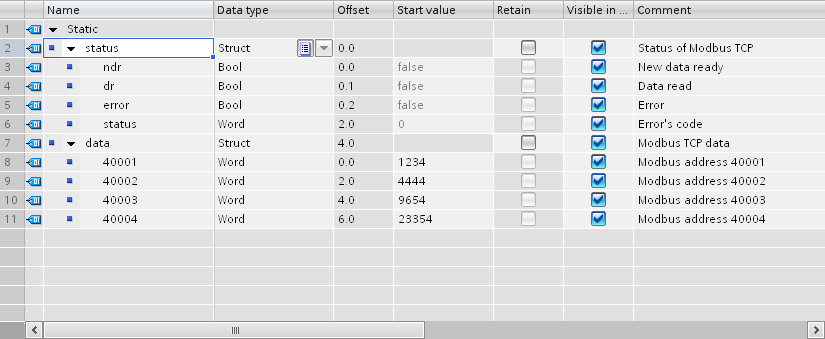

Заново откройте блок данных MB_TCP_DATA, щелкнув по нему два раза левой кнопкой мыши в разделе Program Blocks дерева проекта Project tree. В поле Offset появились относительные адреса памяти.

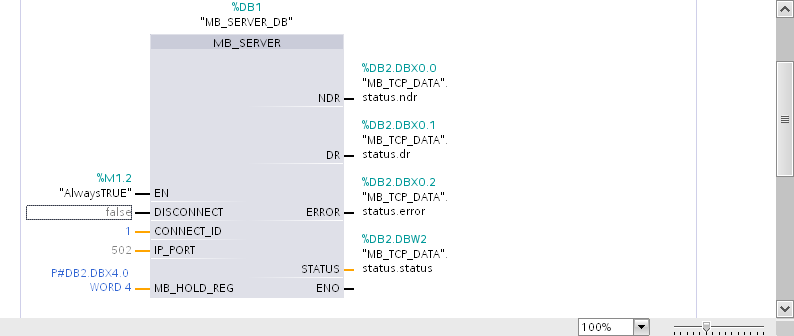

Блок данных создан. Перейдите в рабочую область организационного блока OB1 (двойное нажатие левой кнопкой мыши на блоке OB1 в разделе Program blocks) и введите переменные для блока MB_SERVER_DB. Параметр MB_HOLD_REG  является указателем на область памяти, используемой для чтения и записи по протоколу Modbus, формат записи: "P#bit address" "data type" "length", где:

bit address – абсолютный адрес на первый бит области памяти для записываемых или считываемых данных по протоколу Modbus;

data type - тип данных регистра Modbus (WORD,INT,UINT);

length – указывает на количество считываемых или записываемых регистров Modbus.

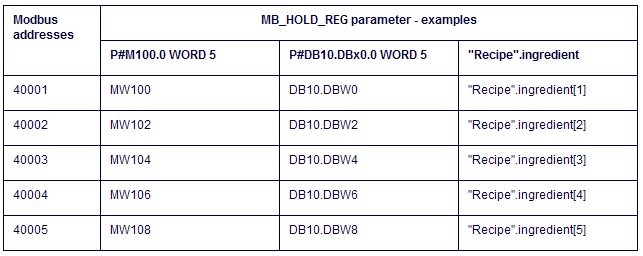

Адреса Modbus начинаются с 40001, указывая на двухбайтное значение области памяти контроллера. Таким образом, указатель памяти на элемент data блока данных DB2 (символьное имя – MB_TCP_DATA) длинной 4 слова (8 байт), который начинается с 4 байта (первые 4 байта в MB_TCP_DATA занимает элемент status), необходимо записать в виде: P#DB2 DBx4.0  WORD 4.

Примечание. Для чтения и записи переменных типа Bool, можно использовать упаковку битов в регистр Word. Для этого в блоке MB_TCP_DATA в структуре data нужно добавить элемент (в нашем случае он будет иметь адрес 40005) с типом данных Array [0..15] of Bool. Таким образом создается массив из двоичных величин c адресом MB_TCP_DATA.data.40005[0]...40005[15]. Извлечь отдельные биты можно средствами самого OPC сервера или же непосредственно в SCADA-системе.

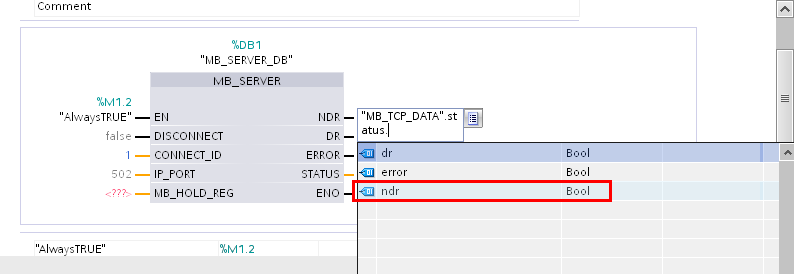

Примечание. В STEP7 данные можно вводить в виде абсолютной и символьной адресации. Ввод символьной адресации поддерживает интеллектуальный ввод (Рисунок 3-28), при вводе абсолютного адреса программа может автоматически присваивать символьное имя вводимому адресу (по умолчанию символьные адреса помещаются в таблицу тэгов PLC tags-Default tag table).
