Создание программы для контроллера окончено. Перед загрузкой в контроллер рекомендуется скомпилировать организационный блок OB1, при компиляции блок проверяется на ошибки.

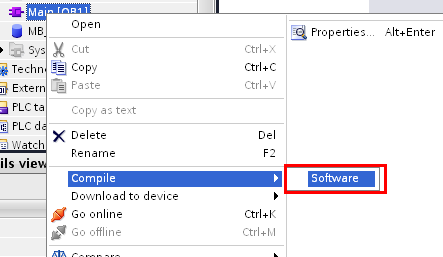

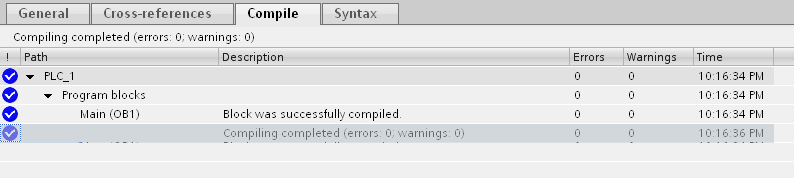

Вызовите контекстное меню блока OB1 в дереве проекта правой кнопкой мыши, выберите пункт Compile-Software. Результаты компиляции отображаются в окне инспектора Inspector view на вкладке Compile.

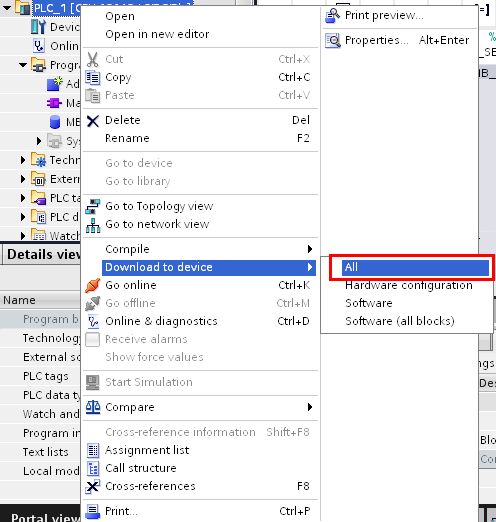

Для загрузки проекта в контроллер вызовите правой кнопкой мыши контекстное меню контроллера в дереве проекта Project tree, выберите пункт Download to device – All. Поле All означает загрузку всех блоков и конфигурацию устройств в контроллер, загружать конфигурацию устройств и блок данных можно отдельно через контекстное меню Download to device каждого блока.

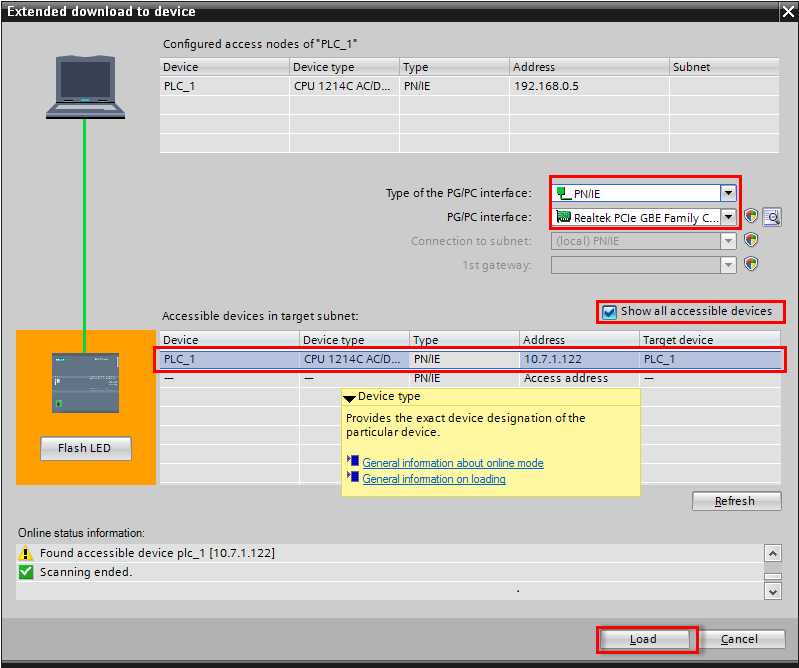

Откроется окно загрузки Extended download to device, в поле Type of the PG/PC interface выберите тип соединения PN/IE, в поле PG/PC interface выберите имя сетевого интерфейса (сетевой карты), через который реализуется связь с контроллером.
После выбора сетевого интерфейса STEP7 автоматически просканирует сеть и определит список доступных устройств. По умолчанию программа отобразит только тот контроллер, который будет иметь заданную нами конфигурацию, чтобы увидеть весь список доступных контроллеров установите галочку в поле Show all accessible devices, выберите контроллер и нажмите кнопку Load.
Примечание. Имя сетевого интерфейса должно содержать только латинские символы, если в списке устройств связи PG/PC interface вы не обнаружили свой сетевой интерфейс, переустановите драйвер вашего устройства в диспетчере устройств Windows.

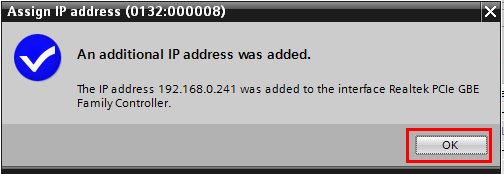

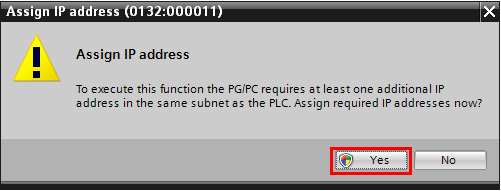

Если IP адрес подсети вашего сетевого интерфейса отличается от заданной подсети в контроллере, программа запросит изменить IP адрес сетевого интерфейса в соответствии с заданной маской подсети контроллера. В окне назначения IP-адреса нажмите кнопку Yes, затем OK.

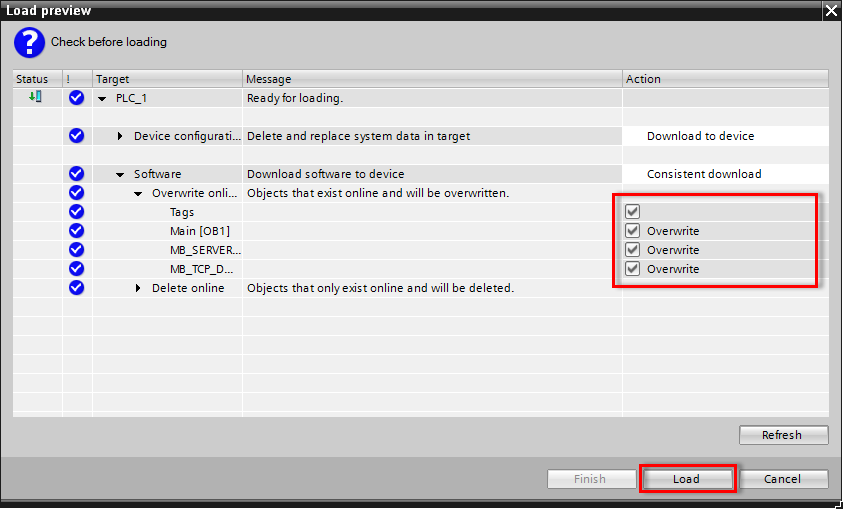

Перед загрузкой в контроллер программа выведет окно Load preview, чтобы перезаписать блоки в контроллере отметьте галочку Overwrite в поле Action, нажмите Load.

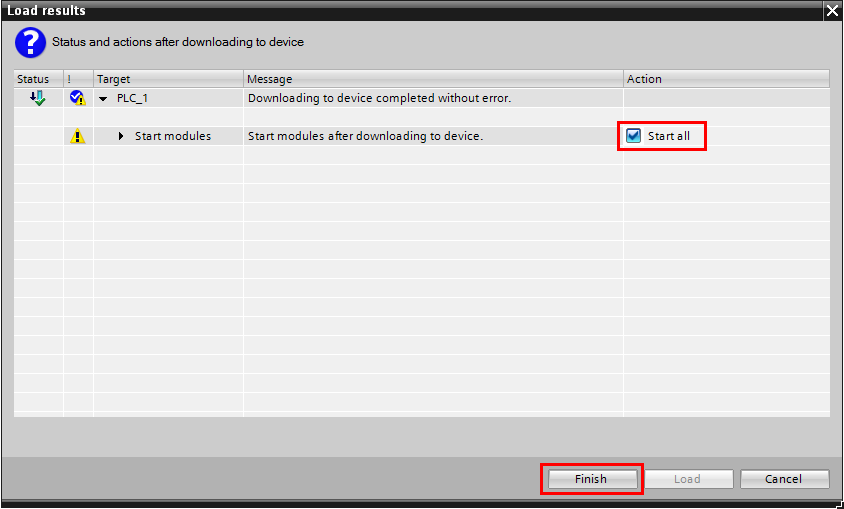

После загрузки в окне Load results программа предложит запустить модули сконфигурированной стойки с контроллером. Отметьте галочку Start all и нажмите Finish.
Проект загружен в контроллер, контроллер должен перейти в состояние RUN (зеленый цвет индикатора RUN/STOP на панели контроллера).
