Следующим шагом необходимо сконфигурировать контроллер.

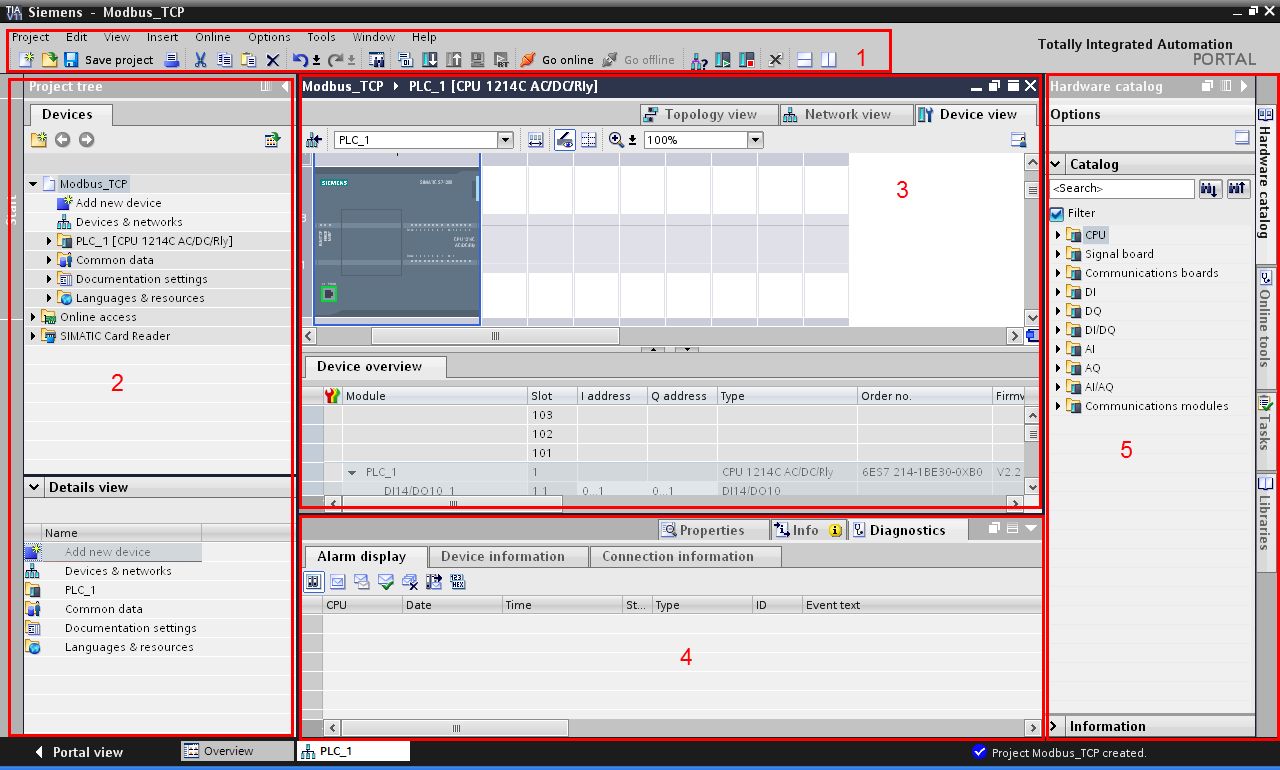

После добавления устройства открывается главное окно проекта Project view. Окно Project view условно разделено на 5 областей:
1.Меню (Menu);
2.Дерево проекта (Project tree);
3.Рабочая область проекта;
4.Окно инспектора (Inspector view);
5.Дерево элементов и задач (Task card).

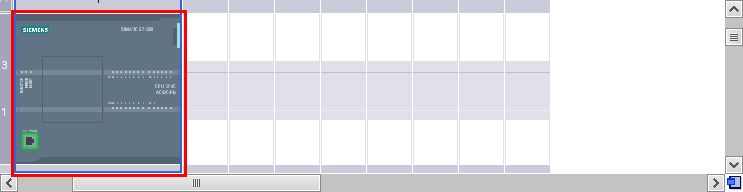

В нашем примере стойка будет содержать только один контроллер, для добавления дополнительных модулей выберите их во вкладке Hardware catalog окна Task card и перетащите на стойку.

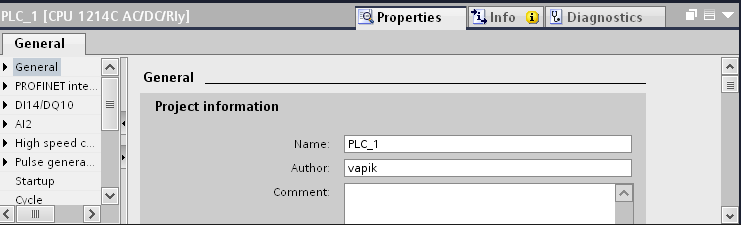

В рабочей области проекта выделите контроллер левой кнопкой мыши и перейдите на вкладку свойств Properties в окне Inspector view.

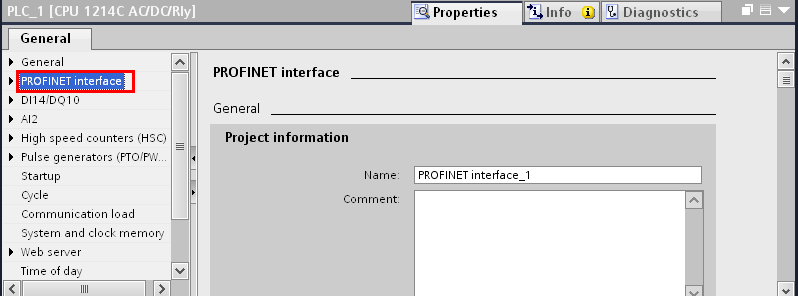

Для конфигурирования сетевых параметров перейдите на вкладку Profinet interface.

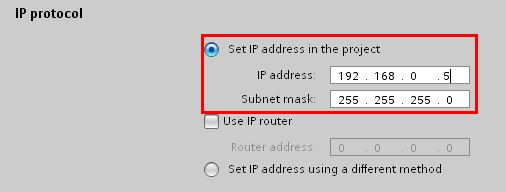

На вкладке Profinet interface выберите пункт IP protocol и введите параметры вашей сети.
Следующим шагом необходимо активизировать "системную память".
Байт системной памяти представляет в распоряжение следующие четыре бита, на которые вы можете ссылаться в своей пользовательской программе:
– Бит Always 0 (low) всегда установлен на 0.
– Бит Always 1 (high) всегда установлен на 1.
– Бит Diagnostic graph changed устанавливается в 1 на время одного цикла сканирования, после того как CPU регистрирует диагностическое событие.
– Бит First scan устанавливается в 1 на время первого цикла сканирования после завершения OB запуска (после исполнения первого цикла этот бит устанавливается в 0)

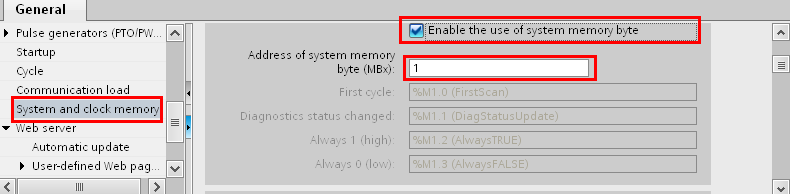

Системная память активизируется во вкладке System and clock memory (Рисунок 3-12), отметьте галочку в пункте Enable the use of system memory byte и выберите номер байта (в нашем примере байт 1).
Конфигурирование контроллера окончено.
