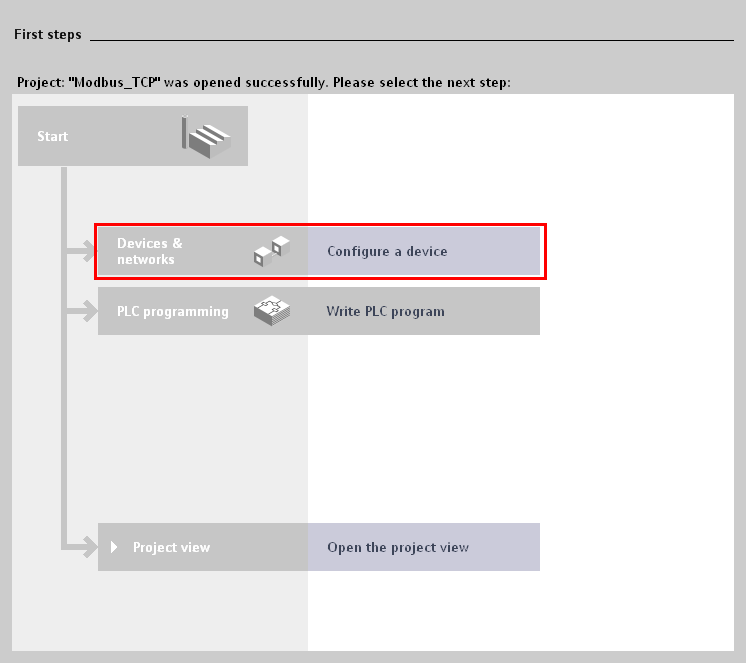

Следующим шагом необходимо добавить контроллер в наш проект. В окне First steps мастера проекта выберите пункт Configure a device.
Мастер проекта откроет вкладку Device & network.

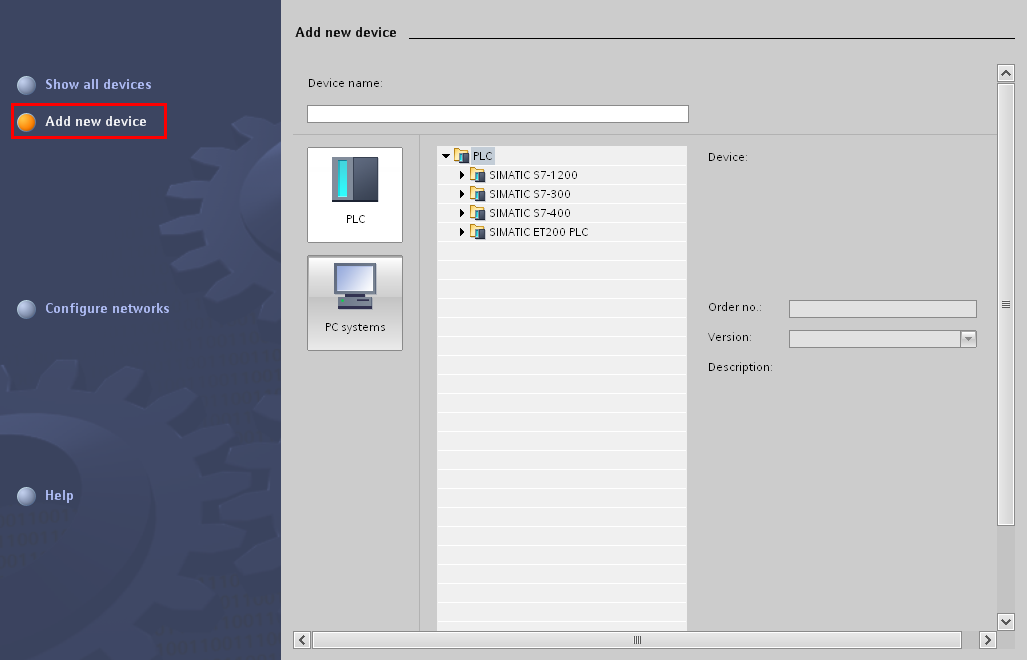

Вкладка Device & network отображает информацию об устройствах проекта (Show all devices), конфигурацию сети (Configure networks). Для добавления контроллера в проект выберите пункт меню Add new device, в правой части экрана появится окно добавлении устройства в проект Add new device.

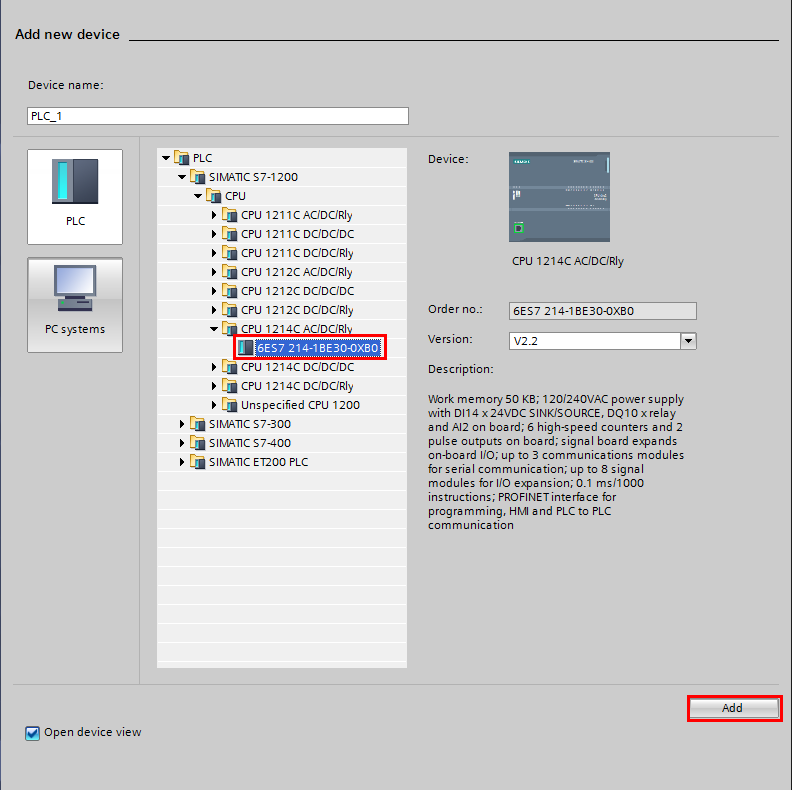

Окно Add new device содержит полную линейку оборудования Simatic, поддерживаемую текущей версией STEP7. Во вкладке PC Systems находятся PC-совместимые устройства (компьютеры, встраиваемые контроллеры) и устройства HMI (панели управления), вкладка PLC – содержит программируемые контроллеры Simatic (версия программы STEP7 Basic от V11 содержит только контроллеры S7-1200). На вкладке PLC выберите подключаемый контроллер, в правой части окна отображается краткая информации о контроллере и поле выбора версии программного обеспечения. Нажмите кнопку Add. Стойка с контроллером добавлена в проект.

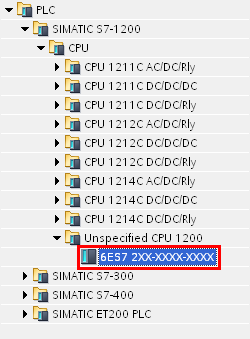

Примечание. Если вы не знаете, какой версии у вас контроллер, выберите 6ES7 2XX-XXXX-XXXX в директории Unspecified CPU 1200 (Рисунок 3-6). Определение конфигурации устройств подробно описано в документе "Программируемый контроллер S7-1200. Системное руководство", пункт 4.2 "Выявление конфигурации для заранее не заданного CPU".
