Протокол FINS – открытый протокол промышленных систем автоматизации разработанный японской корпорацией OMRON. В качестве интерфейса FINS использует как сети базирующиеся на на TCP/IP - Ethernet, Wi-Fi, GPRS, так и на последовательных канал связи - RS-232, RS-485, радио- и GSM-каналы. Поэтому плагин протокола FINS существует в двух редакциях - OMRON_FINS и OMRON_FINS_SERIAL. Конфигурирование обоих протоколов имеет незначительные отличия. Для обоих протоколов доступна утилита автоматизированного импорта тегов из файла сформированного в среде программирования Omron CX-Programmer.
OMRON FINS SERIAL

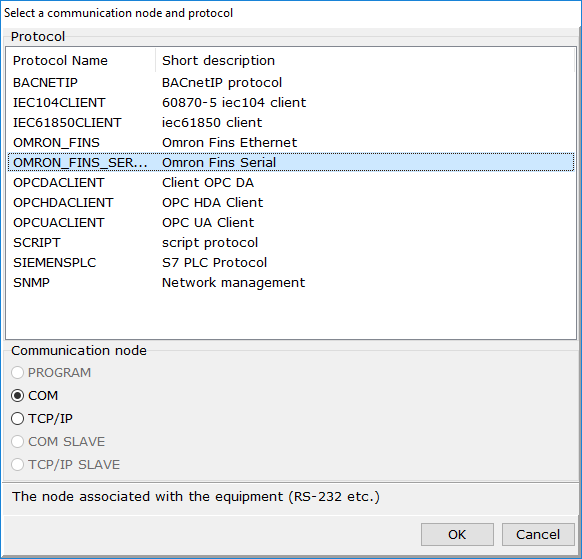

The Omron Fins Serial plugin polls Omron controllers provided with the serial interface or a special expansion card. The plugin is added using the server context menu (see The 'Add Protocol' Coammand ). A node type can be both COM (for operation in RS-232 or RS-485 networks) and TCP/IP (for operation with converters Ethetnet-COM (Moxa NPort etc.)) (see Node Types ).

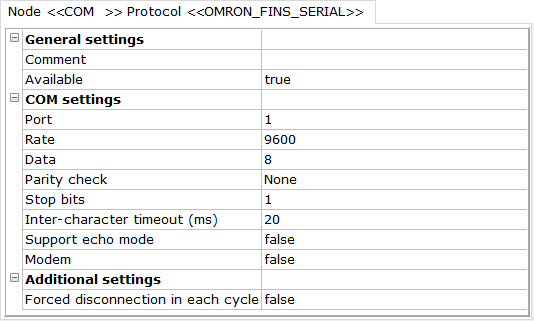

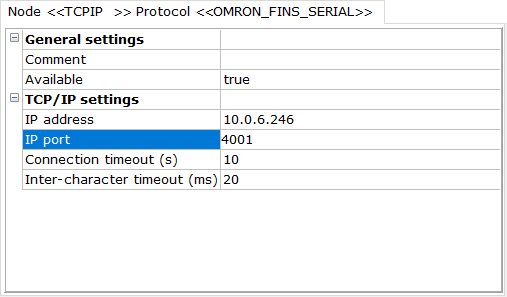

Depending on an interface chosen, settings of a COM port or TCP/IP settings are available in the node:
Next, a device is added to the node.

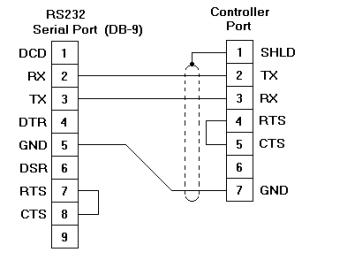

Note that a cable used for connection via the FINS SERIAL protocol must correspond to the following wiring diagram:
