Чтобы выполнить импорт из Excel нажмите на кнопку Открыть в меню.
По умолчанию открывается папка, в которой хранятся поставляемые конфигурации приборов. Выберите нужный вам файл.

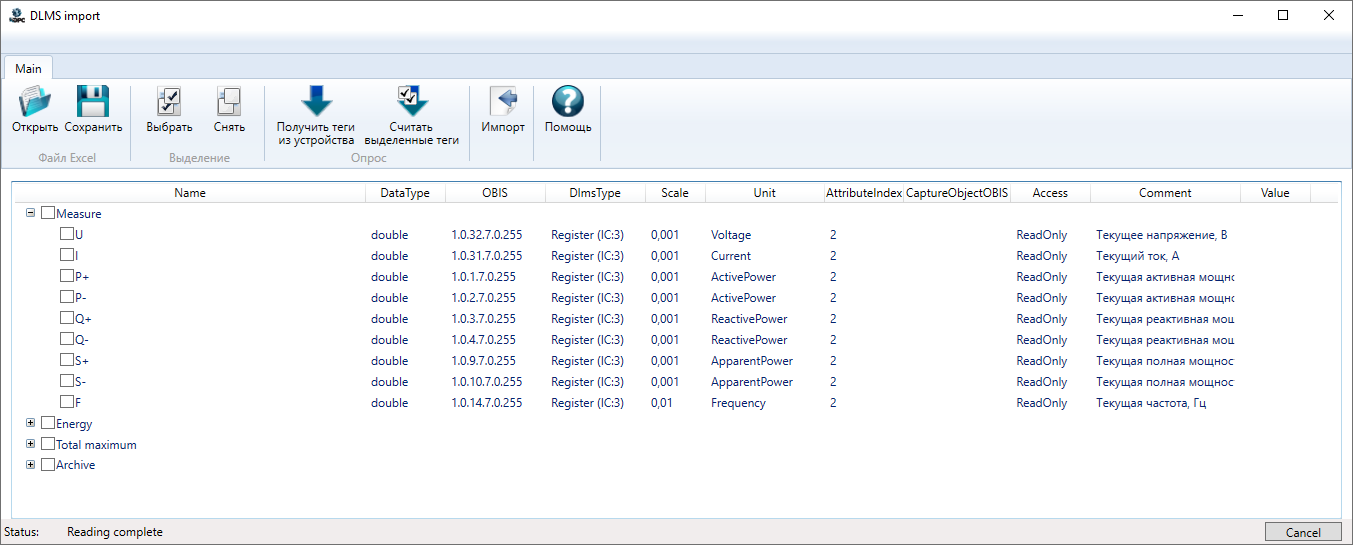

Считанные теги будут загружены в таблицу.
Отметьте нужные вам теги и завершите импорт нажатием кнопки Импорт.

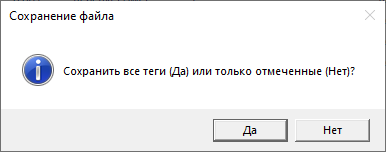

Также вы можете отметить определенные теги, и нажать на кнопку Сохранить - в этом случае появится окно, в котором можно указать - сохранять все теги или только отмеченные.
Это позволяет сформировать отдельный Excel файл, только с необходимыми тегами.
Структура Excel файла.
Excel файл имеет следующую структуру.
Примечание. Привязка к столбцам в утилите производится по имени столбца - порядок столбцов не важен. Имена не должны содержать пробелов и полностью совпадать с указанными. Также вы можете взять любой из поставляемых Excel файлов, и сделать собственный на его основе.
Имя столбца |
Описание |
Name |
Имя переменной. Поскольку утилита отображает имена в иерархическом виде, то в качестве разделителя уровня используется точка. |
DataType |
Тип данных в OPC сервере. Возможные варианты - double, int32, uint32, string, datetime и т.д. |
Access |
Тип доступа. На данный момент - ReadOnly, т.е. все теги используются только в режиме чтения |
Comment |
Комментарий к тегу. |
OBIS |
OBIS идентификатор тега. |
DlmsType |
Тип объекта Dlms. Возможные вариант - Data, Register, Extended Register, Demand Register, Profile Generic. |
Scale |
Множитель - на это значение умножается полученное из прибора значение. Поле носит информационной характер и в ОРС не импортируется. |
Unit |
Тип измеряемого параметра |
AttributeIndex |
Индекс атрибута объекта. Для Data и Register - всегда 2 (может не указываться) |
CaptureObjectOBIS |
Для Profile Generic - объект захвата. |
Value |
Считанное из прибора значение. Поле носит информационной характер и в ОРС не импортируется. |
