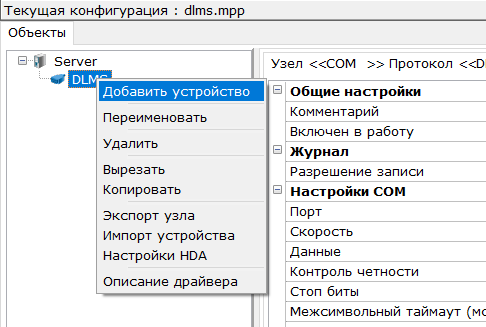

Устройство добавляется через контекстное меню узла.

Добавленное устройство представляет собой конфигурируемое пользователем устройство.

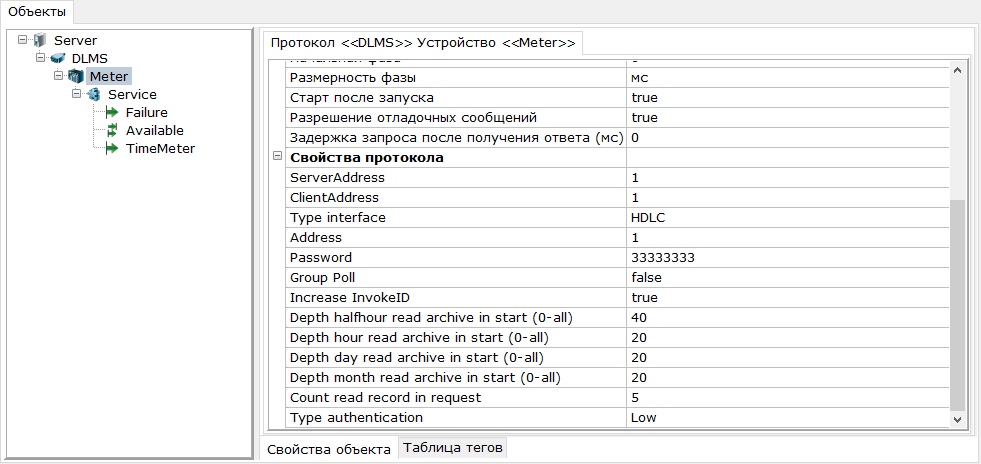

Устройство Meter содержит перечень дополнительных свойств, находящихся в разделе "Свойства протокола":

•Server Address - адрес DLMS сервера в устройстве. Зависит от настроек устройства.

•Client Address - адрес DLMS клиента (драйвера). Зависит от настроек устройства.

Спецификация СПОДЭС определяет конфигурацию значений Server-Client как способ идентификации уровня доступа при подключении:

•Address - физический адрес устройства на шине. Как правило адрес - последние 5 цифр серийного номера устройства (без нулей в начале).

•Type interace - тип интерфейса связи (HDLC или Wrapper).

•Password - пароль подключения. В ряде режимов аутентификации может быть не доступен. Определяется настройками счетчика.

•Group Poll - групповой опрос счетчика, опрос нескольких атрибутов счетчика за один запрос. Может не поддерживаться устройством.

•Increase InvokeID - при включении данной настройки происходит увеличение InvokeID (ID запроса). Некоторые устройства не отслеживают ID и постоянно выдают статичное значение, в этом случае в лог выводится ошибка 283. Выключите данную настройку - в этом случае ID всегда будет равен 1.

•Count object in request -при включенном групповом опросе определяет количество запрашиваемых объектов (атрибутов) за один запрос. 0 - все атрибуты счетчика.

•Depth halfhour read archive in start - количество считываемых записей получасовок при старте опроса. 0 - все записи.

•Depth hour read archive in start - количество считываемых записей часового архива при старте опроса. 0 - все записи.

•Depth day read archive in start - количество считываемых записей суточного архива при старте опроса. 0 - все записи.

•Depth month read archive in start - количество считываемых записей месячного архива при старте опроса. 0 - все записи.

•Count read record in request - количество считываемых записей за один опрос.

Параметры аутентификации - определяют механизм безопасности при подключении к счетчику. Устанавливаются в зависимости от настроек счетчика.

•Type authentication - тип аутентификации (None, Low, High, HighMd5, HighSha1, HighGmac,HighSHA256).

•System Title - системный заголовок.

•Authentication key - ключ аутентификации.

•Block Chiper Key - блочный ключ шифрования.

Также устройство содержит неудаляемую группу Service с тремя тегами.

См. также. Настройки тега DLMS протокола
