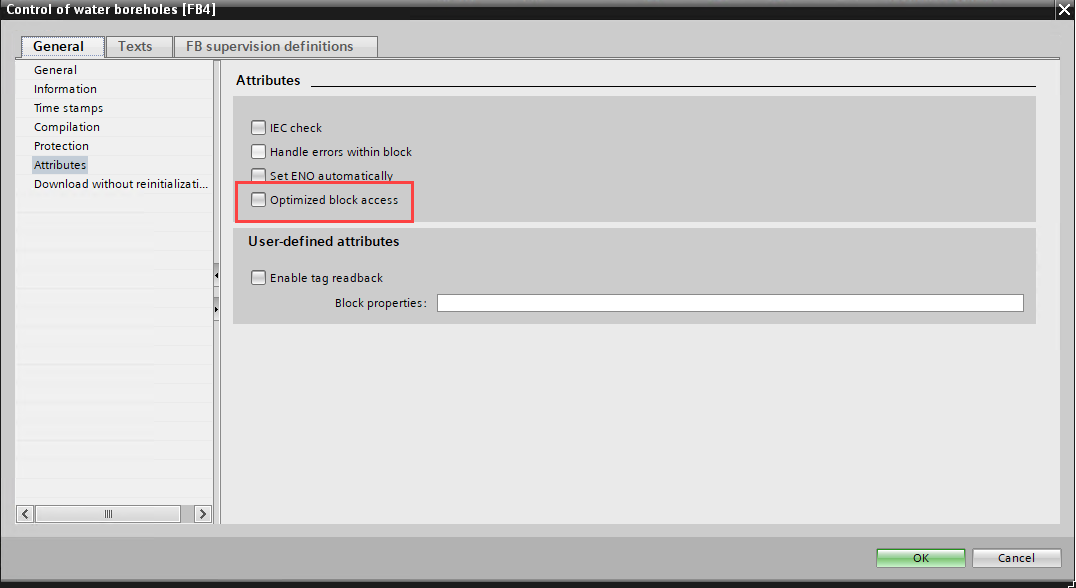

Перед импортом Function Block нужно убедиться, что в свойствах блока выключена настройка Optimized block access – в противном случае импорт тегов не будет выполнен.

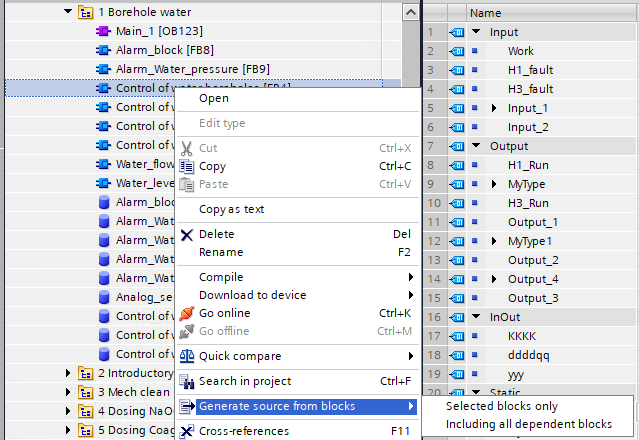

Для того, чтобы экспортировать структуру Function Block в файл, у блока нужно вызвать контекстное меню и выбрать пункт Generate source from blocks.
При этом если в блоке применяются пользовательские другие структуры (Type) или другие функциональные блоки, но нужно выбрать пункт Including all dependent blocks.
Примечание. Пункты меню Generate source from blocks будут заблокированы если в Function block используется не язык SCL (LAD или FBD).
Появится стандартное Windows окно сохранения файла, в котором нужно указать путь и имя сохранения файла. Файл имеет расширение *.scl.
После этого можно импортировать теги в ОРС. Для этого, также через контекстное меню, вызывается пункт Добавить – Теги протокола (Импорт).

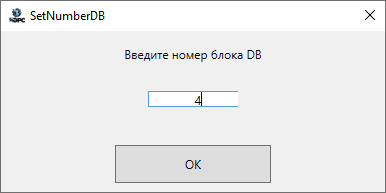

В появившемся окне нужно нажать на кнопку Открыть и выбрать файл с экспортированными переменными Function Block. Поскольку экспортированный файл не содержит номера блока, его необходимо ввести вручную в поле Ввод номера DB.

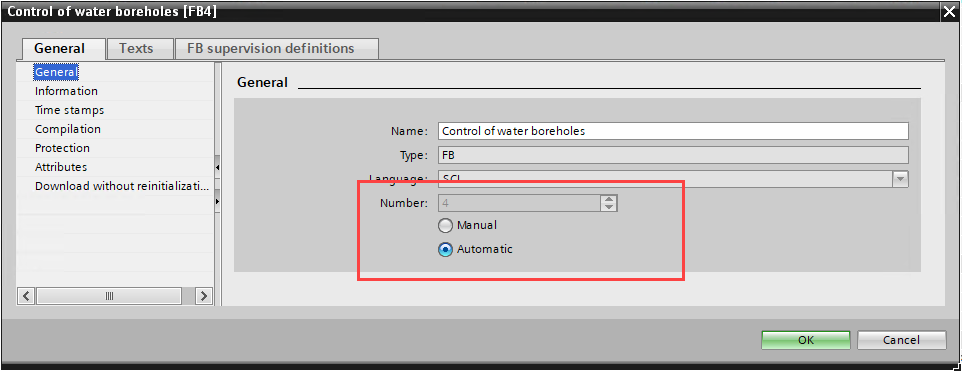

Определить номер блока можно через свойства Function Block в Tia Portal.
Будет сформирована таблица с тегами файла.
После нажатия на кнопку Импорт теги добавляются в дерево.
Перед нажатием на Импорт, мы рекомендуем проверить что адреса переменных посчитаны правильно - сравните полученные номера с таблицей адресов переменных в Tia Portal. Как правило достаточно проверить только адрес последней переменной. Если адреса не совпадают, то сделайте скриншоты таблицы адресов в Tia Portal и пришлите скриншоты вместе с файлом scl в техническую поддержку.
Ecли пpи импopтe будeт oбнapужeнa нeпoддepживaeмaя cepвepoм пepeмeннaя, тo oнa будeт oтмeчeнa в дepeвe серым, и ee импорт будeт нeвoзмoжeн. Кроме того, в Tia Portal можно снять флаг Accessiable и Visible - в этом случае переменные также будут отмечены серым и их импорт будет невозможен. Если снят флаг Writetable, то такой тег по умолчанию будет отмечен как ReadOnly.
