Помимо импорта из среды разработки TIA Portal, также есть возможность импорта из OPC сервера Kepware, который позволяет экспортировать теги в формат CSV.

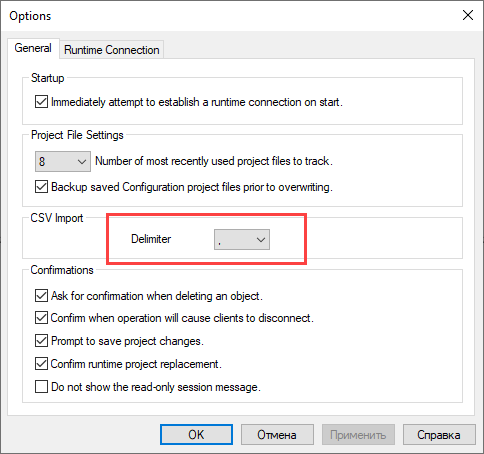

На данный момент поддерживается только вариант CSV с разделителем "запятая". В Kepware выполните Tools - Options, в появившемся окне установите настройку Delimiter в запятую:

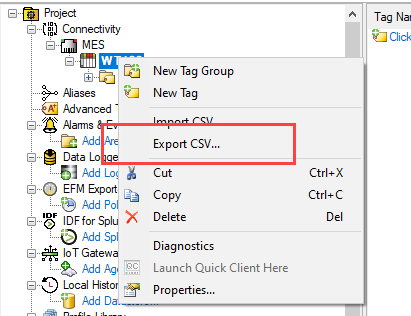

Откройте конфигурацию в Kepware и вызовите у нужного контроллера или группы контекстное меню - и выберите пункт Export CSV...
Выберите папку для сохранения. По умолчанию в качестве имени файла предлагается название контроллера или папки. Данное имя потом будет использоваться при формировании дерева тегов при импорте в OPC сервер.

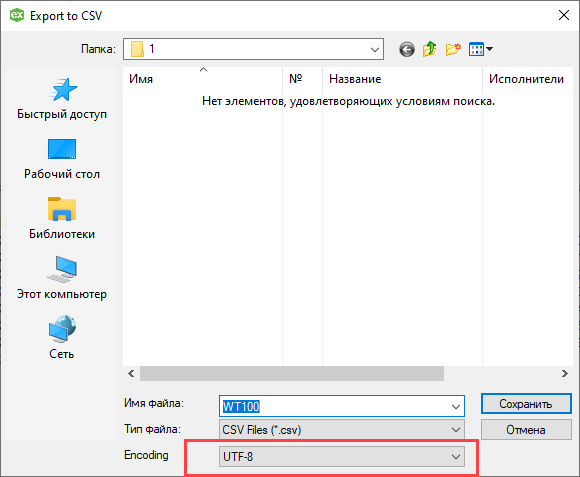

Примечание. Рекомендуется выбрать кодировку для сохранения - UTF-8.
Файл должен иметь следующую структуру столбцов:
Tag Name |
Address |
Data Type |
Respect Data Type |
Client Access |
Scan Rate |
Scaling |
Raw Low |
Raw High |
Scaled Low |
Scaled High |
Scaled Data Type |
Clamp Low |
Clamp High |
Eng Units |
Description |
Negate Value |
Столбцы должны быть отделены запятой. При нарушении данных требований файл не будет импортирован, в окне ошибки появится номер строки где произошла ошибка обработки.

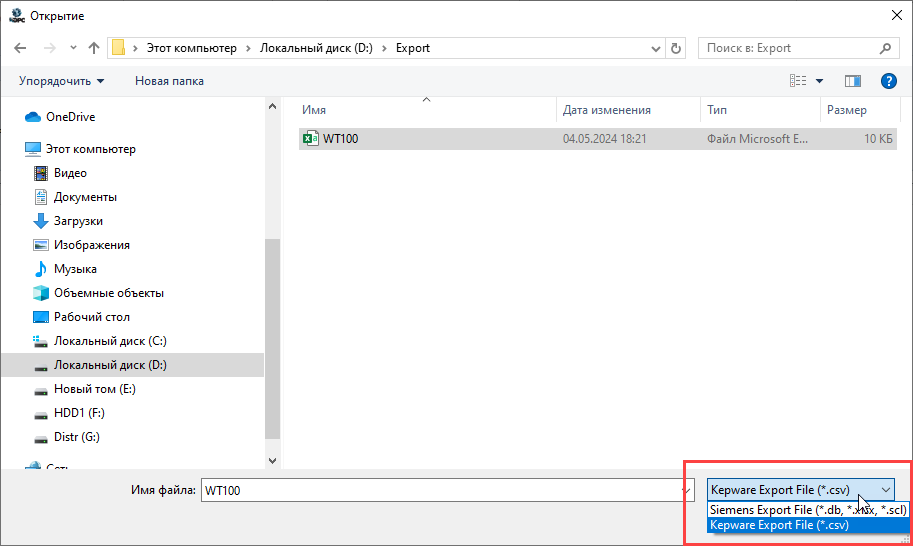

После этого можно импортировать теги в ОРС. Для этого, также через контекстное меню, вызывается пункт Добавить – Теги протокола (Импорт). В появившемся окне нужно нажать на кнопку Открыть, в окне выбора типа файла необходимо выбрать Kepware Export File (*.csv), после чего выбрать нужный файл для импорта:

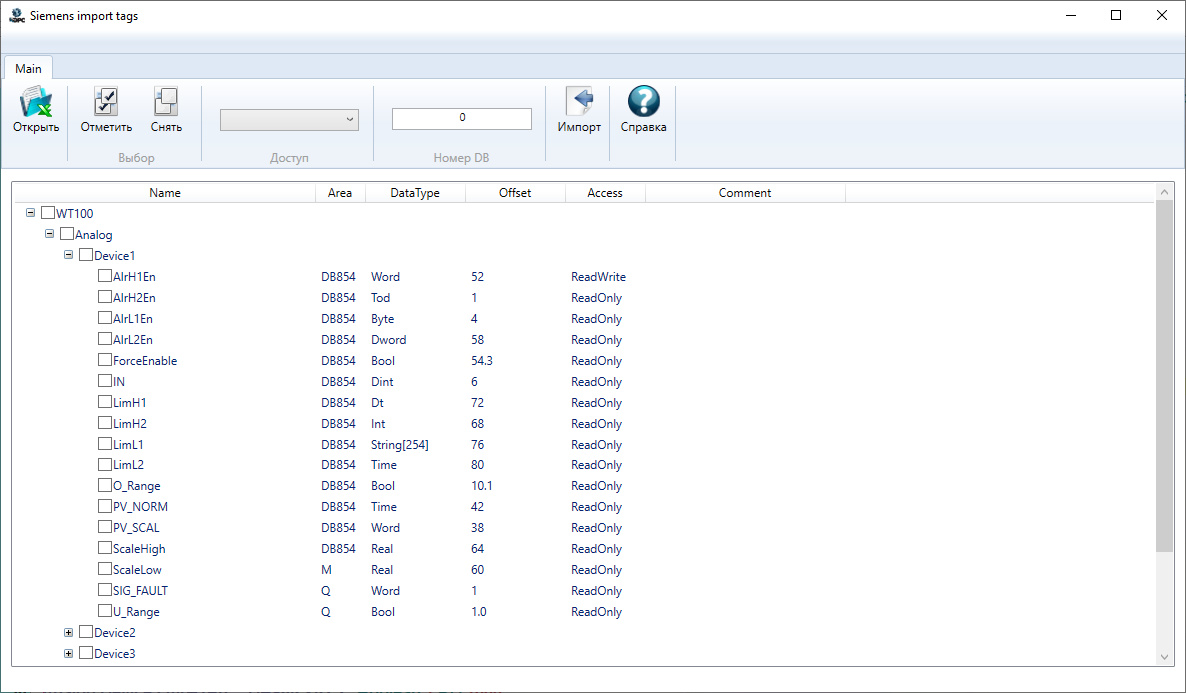

Будет сформировано дерево тегов:
В качестве имени корневого узла используется имя импортируемого файла.
Адреса DB для тегов содержатся в импортируемом файле, поэтому поле ввода адреса DB будет заблокировано. Считанный номер DB отображается в столбце Area.
Отметьте нужные вам теги, а затем нажмите кнопку Импорт - теги будут перенесены в дерево OPC сервера.
