Плагин протокола Mitsubishi SLMP

Протокол SLMP – открытый протокол промышленных систем автоматизации разработанный японской корпорацией Mitsubishi для программируемых контроллеров серии Melsec. В качестве интерфейса SLMP использует сети базирующиеся на TCP/IP и UDP - Ethernet, Wi-Fi, GPRS. Для протокола доступна утилита автоматизированного импорта тегов из файла сформированного в среде программирования GX Works 3.

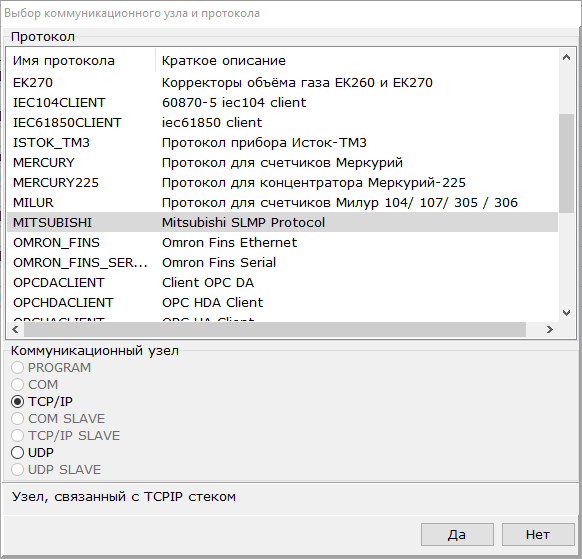

Плагин добавляется через контекстное меню сервера (см. Команда 'Добавить протокол' ). Затем необходимо выбрать нужный протокол - TCP или UDP. (см. Типы узлов ).

slmp_img1

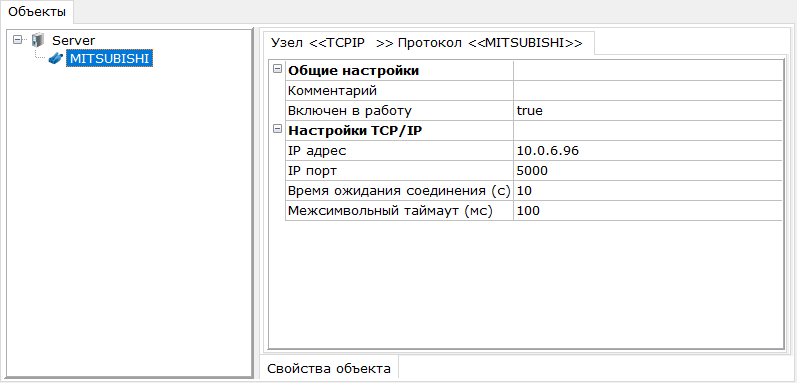

Добавленный узел содержит настройки соединения с контроллером - IP адрес, порт. Их необходимо установить в соответствии с настройками соединения контроллера заданными в среде разработки GX Works 3. IP порт по умолчанию - 5000.

Plagin_protokola_Mitsubishi_SLMP

Примечание. Если в контроллере происходит смена сетевых настроек (протокол, IP адрес, порт), необходимо выполнить перезагрузку контроллера.

Описание настройки контроллера на протокол SLMP в среде GX Works приведена в разделе Настройка контроллера Mitsubishi.

После создания узла, в него добавляется устройство.
