Устройство добавляется через контекстное меню узла.
Затем выбирается нужное устройство. FX5 - новые контроллеры компании Mitsubishi, FX3 - старая серия, для работы с протоколом SLMP требуется специальный Ethernet модуль.
Добавленное устройство представляет собой конфигурируемое пользователем устройство.

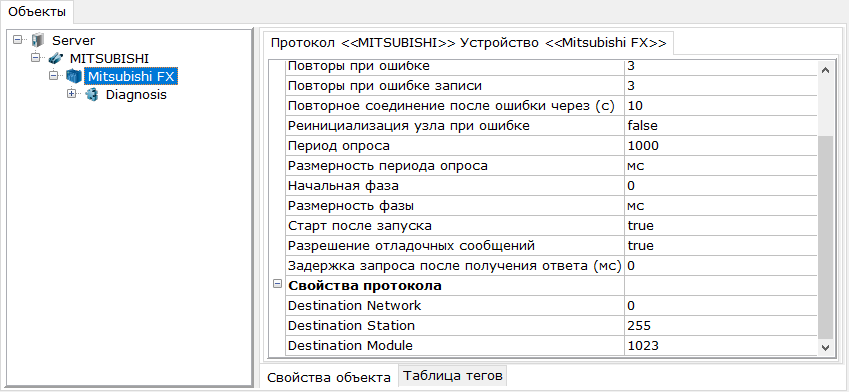

Устройство FX5 содержит 3 дополнительных свойства, находящихся в разделе "Свойства протокола":
Destination Network - адрес удаленной сети. По умолчанию - 0.
Destination Station - адрес удаленного устройства. По умолчанию - 255 (0xFF).
Destination Module - адрес удаленного модуля (станция, CPU, резервированный CPU и т.д.). Адрес по умолчанию - 1023 (0x03FF - Own Stantion).
Настройки Destination Network, Station и Module по умолчанию установлены для прямого опроса моноблочного ПЛК, без резервирования, в остальных случаях может потребоваться настройка данных параметров. Значения параметров можно найти в официальной документации к протоколу SLMP.
Maximal admissible interval between addresses in read request – параметр определяет максимально допустимый разрыв между адресами в запросе чтения, при котором происходит объединение в один запрос. Например, производится опрос регистров с номерами - 0, 1, 2, 4, 5. Если параметр будет установлен в 0, то регистры будут запрошены за два запроса (0-2, 4-5), если же установить его в 1 или выше, то за один запрос (0-5, а не использованный регистр 3 будет отброшен при разборе ответа). Увеличение данного параметра сокращает количество запросов и ускоряет опрос, но удлиняет кадр ответа.

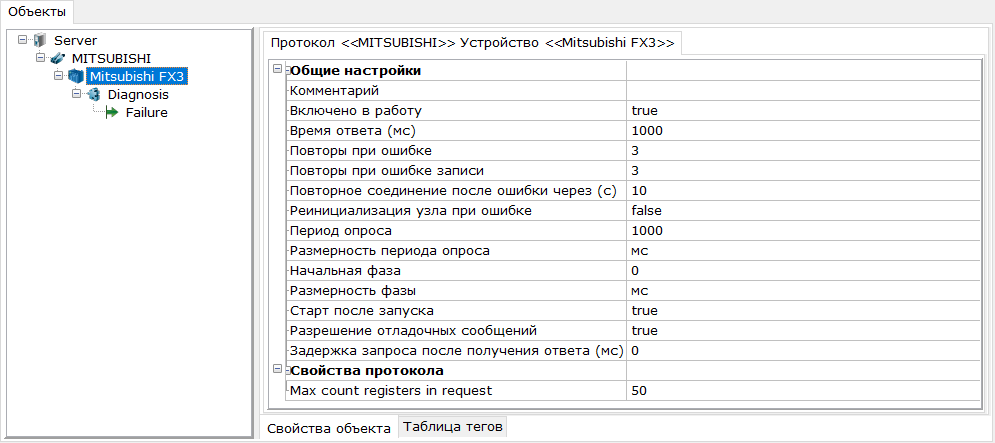

Устройство FX3 содержит одну дополнительную настройку:
Max count registers in request - максимальное количество регистров в одном запросе чтения. Значение по умолчанию - 50.
По умолчанию оба устройства содержат неудаляемый тег Failure в группе Diagnosis – данный тег переходит в состояние True, если связь с устройством отсутствует.
Вставка пользовательских тегов осуществляется вручную или используя импорт из файла сформированного в среде разработки - GX Works 3.
См. также. Настройки тега SLMP протокола
