Плагин протокола тепловычислителей Теплоком

Плагин протокола Теплоком предназначен для опроса тепловычислителей компании "Теплоком" - ВКТ-5, ВКТ-7 и ВКТ-9.

Опрос может производится как через последовательные каналы связи (RS-232, RS-485, GSM), так и по сетям TCP/IP (Ethernet, Wi-Fi) – при использовании конвертеров Ethernet-COM (Moxa NPort 5150 и подобные).

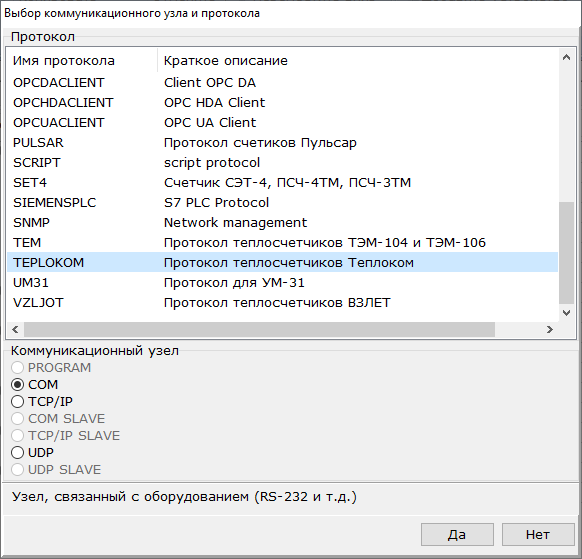

Плагин добавляется через контекстное меню сервера. Тип узла может быть COM - RS-232, RS-485, GSM, а также TCP/IP  или UDP – при работе через конвертеры Ethernet-COM (Moxa Nport 5150 и подобные) настроенные на режим TCP Server Mode или UDP Server (настройка скорости, четности, стоп-бита в этом случае производится в настройках самого конвертера).

teplokom_img0001

В добавленный в дерево плагин, через контекстное меню можно добавлять устройства.

teplokom_img0002

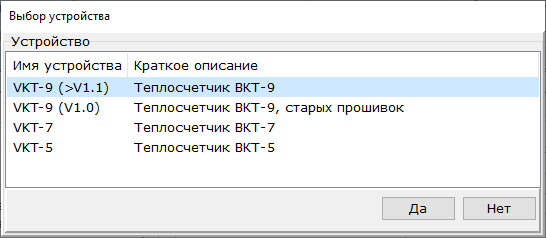

При этом появляется окно выбора типа устройства.

teplokom_img0005

Приборы имеют различный состав групп и подустройств, а также настройки получения архивных данных. ВКТ-9 представлен в двух вариантах - старой версии прошивки (v1.0) и новой (v1.1 и новее). Определить версию прошивки можно в меню прибора или из конфигуратора "Теплоком".

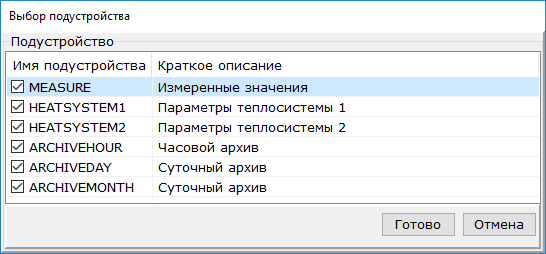

После вставки устройства можно отметить добавление только нужных подустройств. Подустройства представляют собой группы определенных параметров счетчика (датчиков температуры, давления, расхода, вычисленные значения, а также архивы).

teplokom_img0003

Удаление подустройств выключает все входящие в него переменные из опроса. Удаление отдельных тегов также выключает их опрос (кроме тегов из подустройств архивов). Рекомендуется удалить не нужные подустройства, группы и теги, для ускорения опрос счетчиков.

Примечание. Настройка "Такт опроса" у подустройств с текущими значениями тегов (измеренные значения, параметры теплосистем и т.д. - кроме подустройств с архивами) не влияет на такт опроса входящих в него тегов. Текущие теги всегда опрашиваются в рамках периода опроса устройства.
