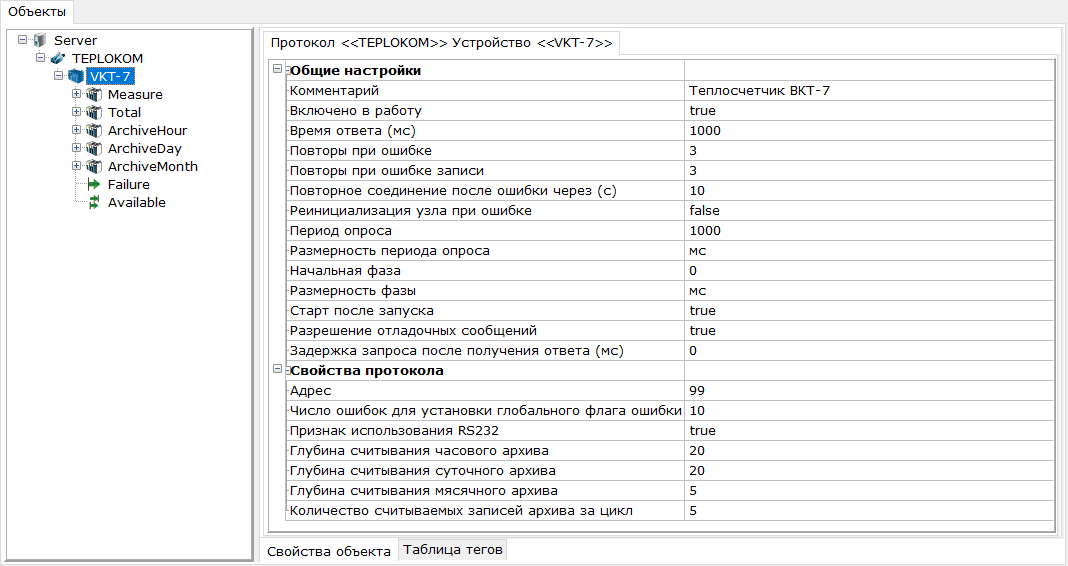

Настройки, относящиеся к вычислителям ВКТ-7, находятся у устройства в разделе «Свойства протокола».
•Адрес– адрес счетчика в сети.
•Глубина считывания часового архива – определяет количество считываемых при старте ОРС сервера записей часового архива.
•Глубина считывания суточного архива – определяет количество считываемых при старте ОРС сервера записей суточного архива.
•Глубина считывания месячного архива – определяет количество считываемых при старте ОРС сервера записей месячного архива.
•Количество считываемых записей архива за цикл - определяет какое количество записей архива считывать за один цикл опроса подустройства.
Примечание. При старте сервер считывает архив прибора на заданную глубину, считывая за один запрос указанное количество считываемых записей. После этого с каждым тактом опроса происходит проверка появления новых записей в приборе.
•Признак использования RS-232 - настройка определяет через какой интерфейс подключен ВКТ-7 - через RS-232 или RS-485. Наличие настройки связано с отличием протокола обмена у данного прибора в зависимости от типа используемого интерфейса.
Остальные настройки устройства являются стандартными и описаны в разделе «Диалог параметров устройства».
Формирование признаков качества
В зависимости от статусов различных регистров OPC сервер формирует дополнительные признаки качества тегов.
OPC_QUALITY_BAD - формируется если от прибора не был получен ответ.
OPC_QUALITY_SENSOR_FAILURE - формируется если не возможно прочитать значение или если у поступившего сигнала обнаружена нештатная ситуация. Как правило означает, что датчик отключен или не исправлен.
OPC_QUALITY_COMM_FAILURE - формируется если OPC сервер запрашивает значение сигнала, а устройство сигнализирует об отсутствии сигнала среди активных тегов для опроса. Как правило это означает, что тег есть в конфигурации, но переменная отсутствуют в приборе.
OPC_QUALITY_SENSOR_CAL - формируется если прибор вернул что значение запрошенного элемента находится вне диапазона (в приборе в данном случае на месте числового значения индицируется надпись «Вне диапазона»).
