ABAK модуль - тип модуля, который по умолчанию добавлен в протокол ABAK SM. К данному типу относятся следующие модули:
Название |
Описание |
|---|---|
K2_DI_00_16_00_SM |
Модуль служит для получения 16 дискретных значений, упакованных в целое число. |
K2_DO_00_16_00_SM |
Модуль служит для отправки 16 дискретных значений, упакованных в целое число. |
K2_AI_00_08_00_SM |
Модуль служит для получения 8 аналоговых значений 4-20мА(1-5В). |
K2_AO_00_08_00_SM |
Модуль служит для отправки 8 аналоговых значений 4-20мА. |

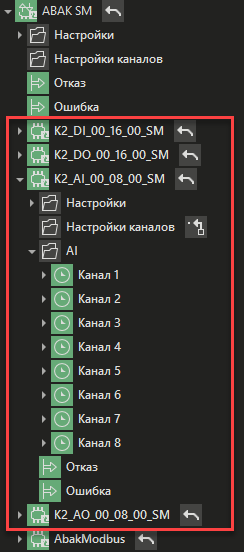

Необходимые каналы добавлены в модули по умолчанию:
Свойства модуля

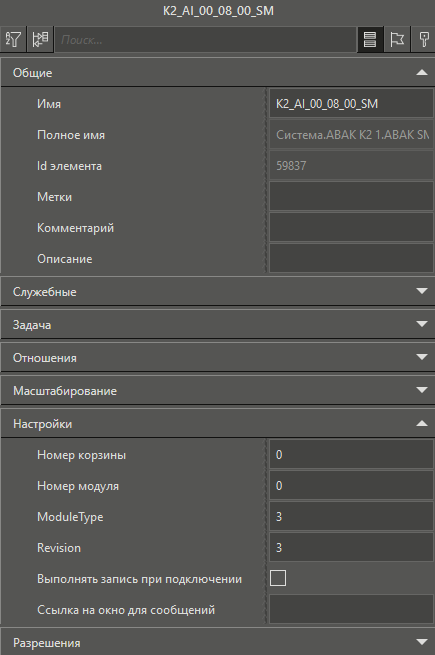

Свойства модулей задаются в панели свойств модуля ввода/вывода:
Основные свойства модулей ввода/вывода из раздела Настройки:
Название |
Описание |
|---|---|
Номер корзины |
Указывает номер независимой группы модулей, связанной общей шиной. Значение по умолчанию - 0 |
Номер модуля |
Номер модуля на шине. Определяется переключателями на самом модуле. Номера модулей на шине не должны повторятся. Если добавить модуль с повторяющимся NodeID, то при запуске проекта на исполнение появится сообщение об ошибке. |
ModuleType |
Тип модуля, определяющий его функционал и совместимость с адресными пространствами (AI\AO\DI\DO). Определяется ProductID из EDS-файла |
Revision |
Номер модификации модуля. Определяется в EDS-файле |
Выполнять запись при подключении |
При значении TRUE будет производиться однократная запись значений на всех выходах при следующих ситуациях: •при первоначальном подключении; •при переключении исполнения на резервный узел в резервированной паре (запись будет выполняться даже при значении FALSE у настройки Выполнять запись на резервном; •при переподключении после разрыва связи. При этом не имеет значения, совпадает ли текущее значение с начальным – запись будет выполнена независимо от этого. По умолчанию значение настройки TRUE. |
Ссылка на окно для сообщений |
Данная настройка используется для установки связи с окном, которое должно открываться при переходе из журнала к аварийным сообщениям, возникшим в этом элементе. |
Информация о состоянии связи с модулем ввода-вывода

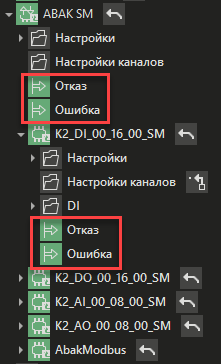

Для получения информации о состоянии связи с модулями ввода-вывода используются параметры Отказ и Ошибка протокола ABAK SM и самого модуля:
Параметр Отказ имеет тип значения BOOL. Если параметр принимает состояние TRUE, то это значит, что исполнительная система не может установить связь с данным модулем.
Параметр Ошибка имеет тип значения STRING. Если у исполнительной системы нет связи со всеми модулями ввода/вывода, то параметр протокола принимает значение No connection.
