Работа с конроллерами в MasterSCADA 4D > Руководство по работе с конроллером СТАБУР > Подключение устройств по протоколам > Специализированные протоколы и модули СТАБУР > Stabur_Modbus > Модули ввода-вывода Stabur встраиваемые

Модуль аналоговых входов AI предназначен для чтения четырех унифицированных аналоговых сигналов тока и напряжения. Каждый канал может быть индивидуально настроен на прием токового сигнала или сигнала напряжения.

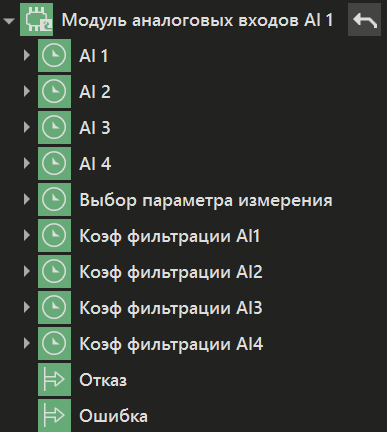

AI_stabur

Описание настроек модуля смотрите в соответствующем разделе.

Описание каналов модуля:

Название	Тип данных	Доступ	Описание
AI 1	SYSTEM_INT_PARAM	Input	Значение входа 1. В зависимости от параметра Выбор параметра измерения принимает значение тока (4-20 мА) или напряжения (0-10 В) с дискретностью 0,01В/0,01мА
AI 2	SYSTEM_INT_PARAM	Input	Значение входа 2. В зависимости от параметра Выбор параметра измерения принимает значение тока (4-20 мА) или напряжения (0-10 В) с дискретностью 0,01В/0,01мА
AI 3	SYSTEM_INT_PARAM	Input	Значение входа 3. В зависимости от параметра Выбор параметра измерения принимает значение тока (4-20 мА) или напряжения (0-10 В) с дискретностью 0,01В/0,01мА
AI 4	SYSTEM_INT_PARAM	Input	Значение входа 4. В зависимости от параметра Выбор параметра измерения принимает значение тока (4-20 мА) или напряжения (0-10 В) с дискретностью 0,01В/0,01мА
Выбор параметра измерения	SYSTEM_WORD_PARAM	InOut	Определяет тип сигнала для аналоговых входов. Битовое поле. Значения для каждого бита: •0-напряжение, •1-ток.
Коэф фильтрации AI1	SYSTEM_INT_PARAM	InOut	Коэффициент фильтрации на канале 1. Возможные значения: 1-10000.
Коэф фильтрации AI2	SYSTEM_INT_PARAM	InOut	Коэффициент фильтрации на канале 1. Возможные значения: 1-10000.
Коэф фильтрации AI3	SYSTEM_INT_PARAM	InOut	Коэффициент фильтрации на канале 1. Возможные значения: 1-10000.
Коэф фильтрации AI4	SYSTEM_INT_PARAM	InOut	Коэффициент фильтрации на канале 1. Возможные значения: 1-10000.

Описание настроек каналов модуля смотрите в соответствующем разделе.
