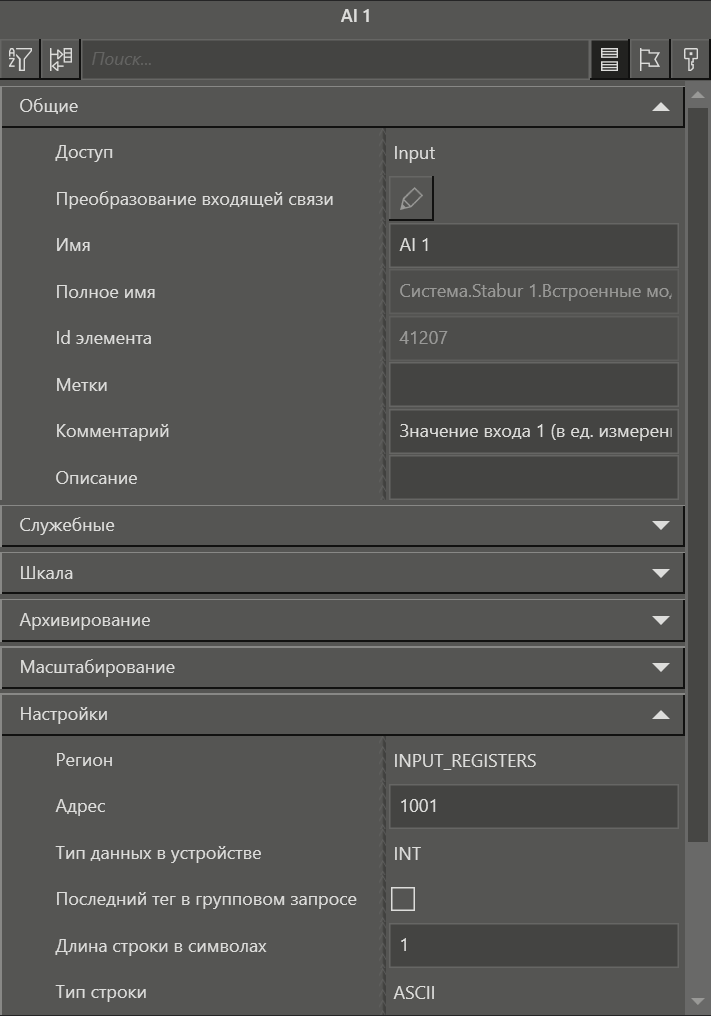

Регион

Задается регион пространства Modbus:

•COILS;

•DISCRETE_INPUTS;

•INPUTS_REGISTERS;

•HOLDING_REGISTERS.

Если выбирается регион INPUTS_REGISTERS или DISCRETE_INPUTS, то тип данных доступа автоматически меняется на Input.

Адрес

Указывается адрес регистра, из которого требуется прочитать/записать данные (смещение адреса в выбранном адресном пространстве).

Тип данных в устройстве

Указывается тип читаемых данных, определяет количество считываемых регистров.

При изменении данной настройки, у основных параметров канала автоматически меняется тип данных на соответствующий, но вида SYSTEM_*_PARAM. Например, если установить тип данных INT, то параметры канала автоматически изменят свой тип данных на SYSTEM_INT_PARAM.

Последний тег в групповом запросе

Если значение TRUE, то следующий за ним регистр будет читаться в отдельном запросе. По умолчанию значение FALSE.

Длина строки в символах

Задается длина строки в символах.

•ASCII - 2 символа в регистре;

•HEX - 4 символа в регистре;

•Unicode - 1 символ в регистре.

Если задать нечетное значение, то оно будет округленно до следующего четного.

Если при записи HEX строки символ не будет соответствовать указанному типу, то он будет заполнен 0.

Тип строки

Указывается тип читаемых строк. Поддерживаются типы:

•ASCII;

•HEX;

•Unicode.
