MasterSCADA 4D имеет набор элементов, соответствующий модулям ввода-вывода для ПЛК P410, работающих по протоколу Modbus RTU.

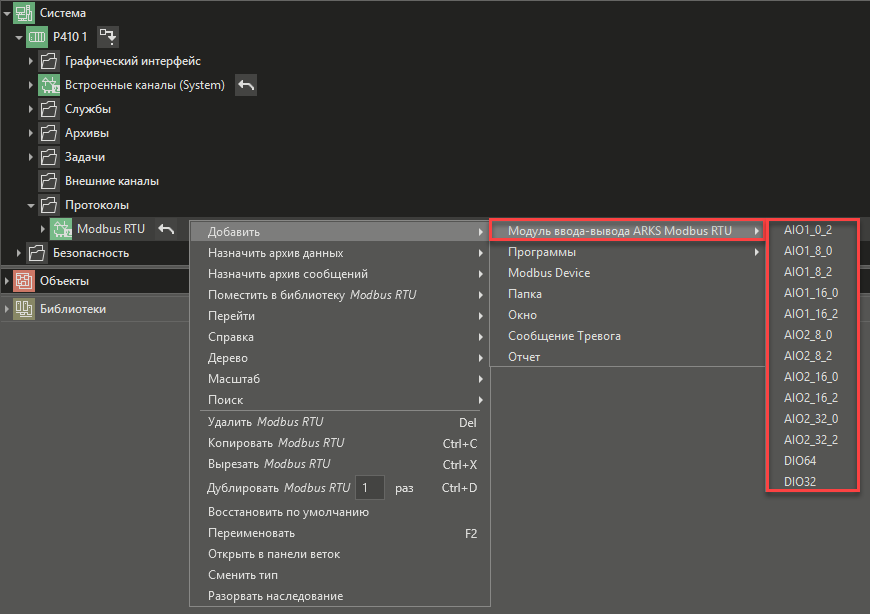

Для добавления модулей нужно использовать контекстное меню протокола Modbus RTU:
Количество каналов каждого из этих элементов соответствует количеству входов и выходов реального устройства, а также его назначению.
MasterSCADA 4D поддерживает следующие модули ввода-вывода, работающие по протоколу Modbus RTU:
Название модуля |
Описание |
AIO1_0_2 |
Модуль ввода-вывода аналоговых сигналов тока или напряжения. Содержит 2 канала AO типа SYSTEM_REAL_PARAM с доступом InOut |
AIO1_8_0 |
Модуль ввода аналоговых сигналов тока или напряжения. Содержит 8 входных каналов AI типа SYSTEM_REAL_PARAM |
AIO1_8_2 |
Модуль ввода-вывода аналоговых сигналов тока или напряжения. Содержит 8 входных каналов AI и 2 канала AO с доступом InOut типа SYSTEM_REAL_PARAM |
AIO1_16_0 |
Модуль ввода аналоговых сигналов тока или напряжения. Содержит 16 входных каналов AI типа SYSTEM_REAL_PARAM |
AIO1_16_2 |
Модуль ввода-вывода аналоговых сигналов тока или напряжения. Содержит 16 входных каналов AI и 2 канала AO с доступом InOut типа SYSTEM_REAL_PARAM |
AIO2_8_0 |
Модуль ввода аналоговых сигналов низкого уровня, сигналов термопар и термометров сопротивления и вывода аналоговых сигналов тока или напряжения. Содержит 8 входных каналов AI типа SYSTEM_DINT_PARAM |
AIO2_8_2 |
Модуль ввода аналоговых сигналов низкого уровня, сигналов термопар и термометров сопротивления и вывода аналоговых сигналов тока или напряжения. Содержит 8 входных каналов AI и 2 канала AO с доступом InOut типа SYSTEM_DINT_PARAM |
AIO2_16_0 |
Модуль ввода аналоговых сигналов низкого уровня, сигналов термопар и термометров сопротивления и вывода аналоговых сигналов тока или напряжения. Содержит 16 входных каналов AI типа SYSTEM_DINT_PARAM |
AIO2_16_2 |
Модуль ввода аналоговых сигналов низкого уровня, сигналов термопар и термометров сопротивления и вывода аналоговых сигналов тока или напряжения. Содержит 16 входных каналов AI и 2 канала AO с доступом InOut типа SYSTEM_DINT_PARAM |
AIO2_32_0 |
Модуль ввода аналоговых сигналов низкого уровня, сигналов термопар и термометров сопротивления и вывода аналоговых сигналов тока или напряжения. Содержит 32 входных каналов AI типа SYSTEM_DINT_PARAM |
AIO2_32_2 |
Модуль ввода аналоговых сигналов низкого уровня, сигналов термопар и термометров сопротивления и вывода аналоговых сигналов тока или напряжения. Содержит 32 входных каналов AI и 2 канала AO с доступом InOut типа SYSTEM_DINT_PARAM |

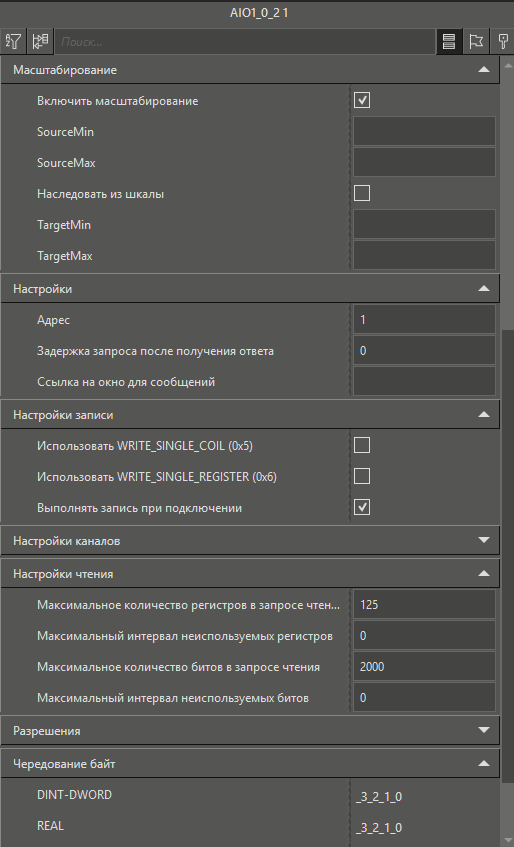

После добавления элемента, соответствующего модулю ввода-вывода в проект, необходимо настроить его панель свойств. Настройки выбираются согласно документации, поставляемой с оборудованием.
Основные настройки модулей:
Описание свойств протокола, модулей и каналов смотрите в основной справочной информации MasterSCADA 4D.
