Опрос ПЛК P410 производится через специализированный Протокол ArksProtocol по умолчанию. В дереве системы протоколу соответствует элемент Встроенные каналы (System):

Specializirovannie_protokols_ARKS

Специфических настроек у протокола нет.

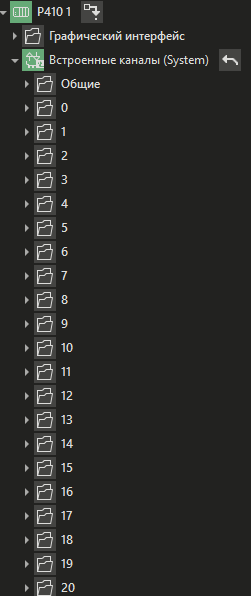

По умолчанию в группу Встроенные каналы (System) включены следующие группы каналов:

•Общие - каналы для мониторинга общего состояния и напряжения питания устройства;

•0 - 31 - группы каналов для контроля и управления состоянием каждого дискретного входа/выхода.

ArksProtocol

Группа каналов Общие

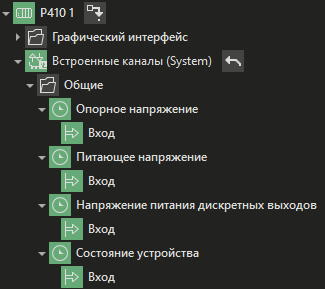

Группа каналов Общие содержат каналы для отслеживания состояния устройства:

ArksProtocol_1

Название канала	Тип данных	Доступ	Описание
Опорное напряжение	UINT	Input	Показания АЦП опорного напряжения. В адресном пространстве модуля ПЛК соответствует адресу 0x00 в области Input Register
Питающее напряжение	UINT	Input	Показания АЦП питающего напряжения 3.3 В. В адресном пространстве модуля ПЛК соответствует адресу 0x01 в области Input Register
Напряжение питания дискретных входов	UINT	Input	Показания АЦП напряжения питания дискретных выходов. В адресном пространстве модуля ПЛК соответствует адресу 0x02 в области Input Register
Состояние устройства	UINT	Input	Состояние устройства. Побитное описание слова состояния: •бит 0 - напряжение на драйвера дискретных выходов подается; •бит 1 - напряжение на драйвера дискретных выходов не подается; •бит 3 - чтение EEPROM прошло успешно. В адресном пространстве модуля ПЛК соответствует адресу 0x03 в области Input Register

Группы каналов 0 - 31

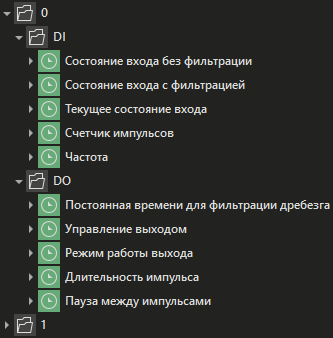

Каждая группа 0-31 ассоциирована с физическими входами-выходами 1-32, расположенными на разъемах DI и DO, и включает подгруппы:

•DI - дискретный вход;

•DO - дискретный выход.

ArksProtocol_2

Подгруппа DI содержит следующие входные каналы:

Название канала	Тип данных	Описание
Состояние входа без фильтрации	BOOL	Состояния дискретных входов без фильтрации объединяются в два 16-битных слова: •Каналы 0–15. Соответствует адресу 0x04 в области Input Register модуля ПЛК; •Каналы 16–31. Соответствует адресу 0x05 в области Input Register модуля ПЛК
Состояние входа с фильтрацией	BOOL	Состояния дискретных входов без фильтрации объединяются в два 16-битных слова: •Каналы 0–15. Соответствует адресу 0x06 в области Input Register модуля ПЛК; •Каналы 16–31. Соответствует адресу 0x07 в области Input Register модуля ПЛК
Текущее состояние входа	BOOL	Состояния дискретных входов без фильтрации объединяются в два 16-битных слова: •Каналы 0–15. Соответствует адресу 0x08 в области Input Register модуля ПЛК; •Каналы 16–31. Соответствует адресу 0x09 в области Input Register модуля ПЛК
Счетчик импульсов	UDINT	Счетчик импульсов на дискретных каналах 0 - 31. В адресном пространстве модуля ПЛК соответствует адресам 0x0A - 0x48 в области Input Register
Частота	UINT	Частота * 10 на дискретных каналах 0 - 31. В адресном пространстве модуля ПЛК соответствует адресам 0x4A - 0x69 в области Input Register

Подгруппа DI содержит следующие выходные каналы:

Название канала	Тип данных	Описание
Постоянная времени для фильтрации дребезга	UINT	Задается постоянная времени для фильтрации дребезга дискретного входа 0 - 31 [0; 250]. В адресном пространстве модуля ПЛК соответствует адресу 0x01 в области Holding Register
Управление выходом	BOOL	Выходы для управления дискретными каналами 0 - 31. Объединяются в два 16-битных слова: •Каналы 0–15. Соответствует адресу 0x21 в области Holding Register модуля ПЛК; •Каналы 16–31. Соответствует адресу 0x22 в области Holding Register модуля ПЛК
Режим работы выхода	UINT	Режим работы дискретных выходов по 2 бита на выход: •0 - обычный режим; •1 - выдача одиночного импульса заданной длинны; •2 - непрерывная выдача импульсов заданной длины и паузы. Биты сгруппированы по 8 выходов в 16-битные регистры, доступные по следующим адресам в области Holding Register: •0x23 - для каналов 0 - 7; •0x24 - для каналов 8 - 15; •0x25 - для каналов 16 - 23; •0x26 - для каналов 24 - 31.
Длительность импульса	UINT	Длительность импульса в мс для каналов 0 - 31. В адресном пространстве модуля ПЛК соответствует адресам 0x27 - 0x46 в области Holding Register
Пауза между импульсами	UINT	Пауза между импульсами в мс для каналов 0 - 31. В адресном пространстве модуля ПЛК соответствует адресам 0x47 - 0x67 в области Holding Register

Свойства каналов

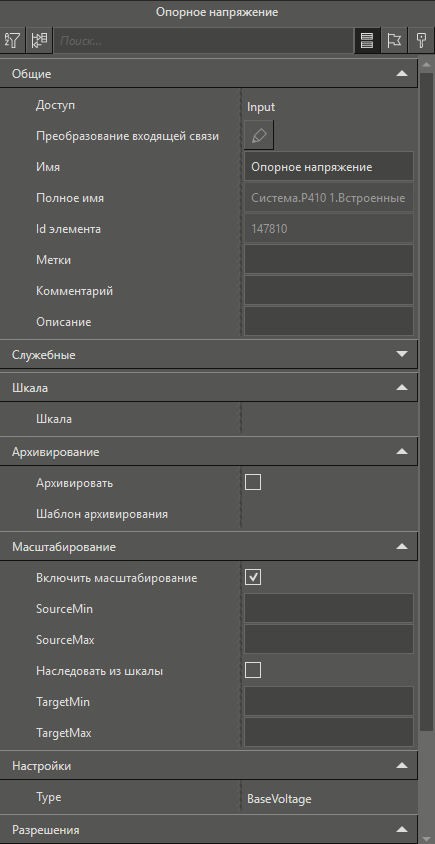

Свойства модуля задаются в панели свойств канала:

ArksProtocol_3

Основные свойства каналов протокола ArksProtocol из раздела Настройки:

Название	Описание
Type	Свойство является предустановленным свойством канала протокола и определяет его логический тип в рамках системы. Значение выбирается из библиотечного перечисления ArksChannelType из библиотеки ARKS400. Доступные значения: •undefined, •Freq, •RawValue, •FilteredValue, •CurState, •FilrationConst, •DOControl, •DOMode, •ImpulseLen, •ImpulsePause, •BaseVoltage, •SupplyVoltage, •DOSupplyVoltage, •DeviceState, •CommandWord •ImpulseCount

Название

Описание

Type

Свойство является предустановленным свойством канала протокола и определяет его логический тип в рамках системы. Значение выбирается из библиотечного перечисления ArksChannelType из библиотеки ARKS400. Доступные значения:

•undefined,

•Freq,

•RawValue,

•FilteredValue,

•CurState,

•FilrationConst,

•DOControl,

•DOMode,

•ImpulseLen,

•ImpulsePause,

•BaseVoltage,

•SupplyVoltage,

•DOSupplyVoltage,

•DeviceState,

•CommandWord

•ImpulseCount

Информация о состоянии связи

Для получения информации о состоянии связи используются параметры Отказ и Ошибка протокола в группе Встроенные каналы:

ArksProtocol_4

Параметр Отказ имеет тип значения BOOL. Если параметр принимает состояние TRUE, то это значит, что исполнительная система не может установить связь с устройством по протоколу.

Параметр Ошибка имеет тип значения STRING. Если у исполнительной системы нет связи с модулями ввода/вывода, то параметр принимает значение No connection.
