Для реализации соединения с ПЛК сначала в MasterSCADA 4D нужно подключить библиотеку ARKS400.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с ПЛК. С техническими возможностями этого оборудования можно ознакомиться на сайте производителя.

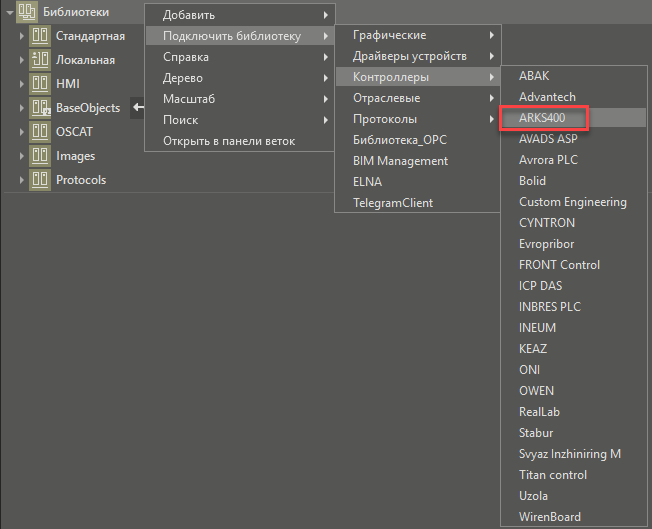

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать контекстное меню правой кнопкой мыши по элементу Библиотеки. Затем выполнить Подключить библиотеку \ Контроллеры \ ARKS400.
После этого в полном Дереве библиотек отобразится библиотека ARKS400.
После подключения библиотеки ПЛК станет доступен для добавления в Дерево системы.
Библиотека ARKS400

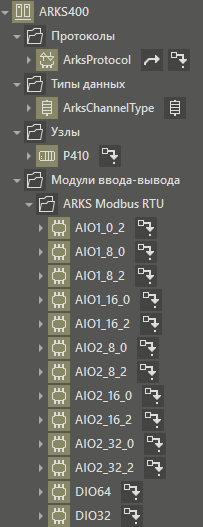

Библиотека ARKS400 содержит группы: Узлы, Модули ввода-вывода и Протоколы для работы с ПЛК ARKS400:
Группа Узлы библиотеки содержит конфигурацию ПЛК P410.
Группа Протоколы содержит протокол ArksProtocol.
Группа Модули ввода-вывода библиотеки содержит модули ARKS Modbus RTU.
Группа Типы данных библиотеки содержит перечисление ArksChannelType, которое используется для определения типа канала в протоколе ArksProtocol.
