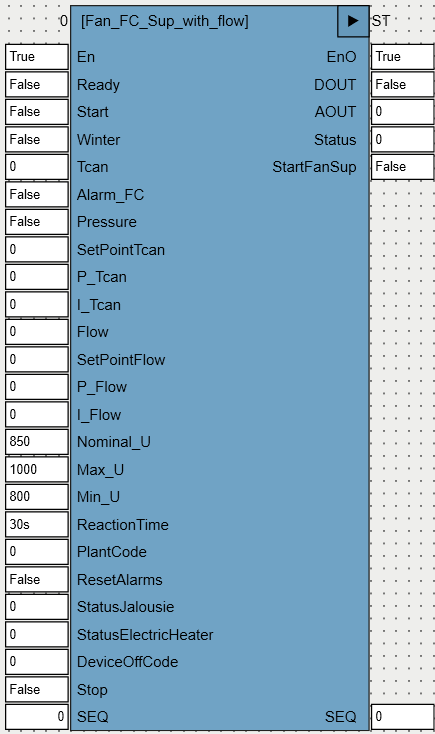

Название

Тип

Описание

Входы

Ready

BOOL

Установка готова к запуску.

Start

BOOL

Запуск вентиляционной установки.

Winter

BOOL

Указывается сезон работы. True — использование насоса зимой, False — использование насоса летом.

Tcan

REAL

Температура воздуха в притоке.

Alarm_FC

BOOL

Авария ПЧ (перегрев).

Pressure

BOOL

Контроль давления.

SetPointTcan

REAL

Уставка температуры притока.

P_Tcan

REAL

Пропорциональный коэффициент регулятора температуры притока.

I_Tcan

REAL

Интегральный коэффициент регулятора температуры притока.

Flow

REAL

Расход/CO2.

SetPointFlow

REAL

Уставка Расход/CO2.

P_Flow

REAL

Пропорциональный коэффициент регулятора Расход/CO2.

I_Flow

REAL

Интегральный коэффициент регулятора Расход/CO2.

Nominal_U

INT

Номинальное значение управляющего сигнала вентилятора (при отсутствии регулирования по расходу или CO2).

Max_U

INT

Максимальное значение управляющего сигнала вентилятора.

Min_U

INT

Минимальное значение управляющего сигнала вентилятора.

ReactionTime

TIME

Задержка перед срабатыванием аварии по давлению.

PlantCode

INT

Настройка сезонной работы: 4bit — использование вентилятора для регулирования температуры зимой, 5bit — использование вентилятора для регулирования температуры летом.

ResetAlarms

BOOL

Сигнал для сброса аварии.

StatusJalousie

INT

Статус жалюзи притока.

StatusElectricHeater

INT

Статус электро калорифера.

DeviceOffCode

INT

Причина отключения устройства при аварии. Подробнее смотрите в ФБ AlarmProcessing.

Stop

BOOL

Аварийный стоп.

SEQ

INT

Текущее значение шага регулирования температуры канала.

Выходы

DOUT

BOOL

Сигнал на вентилятор.

AOUT

INT

Сигнал управления.

Status

INT

Текущее состояние вентилятора:

•1bit — авария;

•8bit — перегрев;

•11bit — нет давления.

StartFanSup

BOOL

Вентилятор запущен.

SEQ

INT

Текущее значение шага регулирования температуры канала.
