Модуль аналогового вывода напряжения:
Содержит 4 группы каналов, каждая из которых имеет ряд настроек в панели свойств:

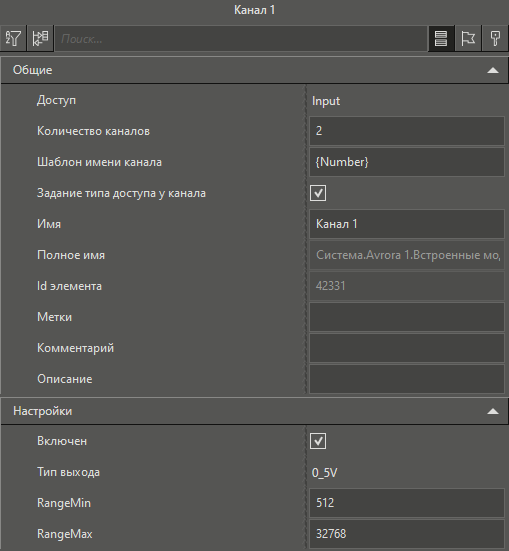

Описание панели свойств группы:
Название |
Описание |
|---|---|
Включен |
Если флаг снять, то канал выключается из опроса. Данная настройка эквивалентна удалению\добавлению всей группы из модуля. |
Тип выхода |
Выбирается тип выхода напряжения. Доступны следующие варианты: •0_5V •0_10V •-5_+5V •-10_+10V •4_20mA •0_20mA •0_24mA |
RangeMin |
Данная настройка используется для масштабирования значения от устройства к реальным значениям напряжения. Указывается минимальное значение в MasterSCADA 4D. |
RangeMax |
Данная настройка используется для масштабирования значения от устройства к реальным значениям напряжения. Указывается максимальное значение в MasterSCADA 4D. |
Каждая группа состоит из 2 каналов:
Описание каналов группы:
Название |
Тип данных |
Описание |
|---|---|---|
Значение |
SYSTEM_LREAL_PARAM |
InOut канал для управления аналоговым выводом. |
КЗ |
SYSTEM_BOOL_PARAM |
Индикатор короткого замыкания на выходе. |
Вид панели свойств модуля:
Описание основных настроек модуля:
Название |
Описание |
|---|---|
Сохранять |
При значении настройки TRUE данные на выходе будут сохраняться в случае потери связи с процессорным модулем. |
