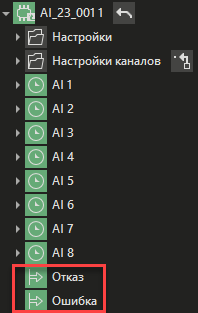

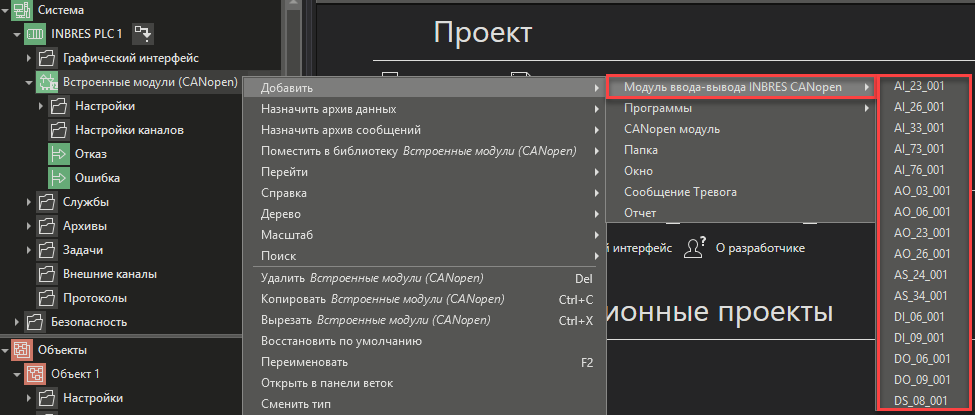

AI_23_001

Модуль измерения тока и напряжения каналов AI разъема X1 контроллера. Содержит 8 входных каналов AI типа SYSTEM_INT_PARAM.
Масштабирование каналов:

напряжение ± 10 В:

•-10.5 В  -32768;

•+10.5 В  32767;

ток ± 25 мА:

•-26.25 мА -32768;

•+26.25 мА 32767

AI_26_001

Модуль измерения тока и напряжения каналов AI разъема X1 контроллера. Содержит 16 входных каналов AI типа SYSTEM_INT_PARAM.
Масштабирование каналов:

напряжение ± 10 В:

•-10.5 В  -32768;

•+10.5 В  32767;

ток ± 25 мА:

•-26.25 мА -32768;

•+26.25 мА 32767

AI_33_001

Модуль измерения тока каналов AI. Содержит 8 входных каналов AI типа SYSTEM_INT_PARAM.
Масштабирование каналов:

•-26.25 мА -32768;

•+26.25 мА 32767

AI_73_001

Модуль измерения значения аналоговых каналов RTD. Содержит 8 входных каналов AI типа SYSTEM_INT_PARAM.
Масштабирование каналов:

напряжение:

•-2048 мВ  -32768;

•+2048 мВ  32767;

ток ± 25 мА:

•-200 С    -4369;

•+1500 С   32767

AI_76_001

Модуль измерения значения аналоговых каналов RTD. Содержит 16 входных каналов AI типа SYSTEM_INT_PARAM.
Масштабирование каналов:

напряжение:

•-2048 мВ  -32768;

•+2048 мВ  32767;

ток ± 25 мА:

•-200 С    -4369;

•+1500 С   32767

AO_03_001

Модуль для установления значений каналов AO (ток) разъема X1 контроллера. Содержит 8 каналов AO типа SYSTEM_INT_PARAM с доступом InOut.
Масштабирование каналов:

•0      0 мА;

•65535   20 мА

AO_06_001 1

Модуль для установления значений каналов AO (ток) разъема X1 контроллера. Содержит 16 каналов AO типа SYSTEM_INT_PARAM с доступом InOut.
Масштабирование каналов:

•0      0 мА;

•65535   20 мА

AO_23_001

Модуль для установления значений каналов AO (ток и напряжение) разъема X1 контроллера. Содержит 8 каналов AO типа SYSTEM_INT_PARAM с доступом InOut.
Масштабирование каналов:

•0      0 мА (0 В);

•65535   20 мА (10 В)

AO_26_001

Модуль для установления значений каналов AO (ток и напряжение) разъема X1 контроллера. Содержит 16 каналов AO типа SYSTEM_INT_PARAM с доступом InOut.
Масштабирование каналов:

•0      0 мА (0 В);

•65535   20 мА (10 В)

AS_24_001

Модуль для измерения и установления значений аналоговых каналов (ток и напряжение).
Содержит 8 входных каналов AI типа SYSTEM_INT_PARAM, соответствуют разъему X2.
Масштабирование каналов:

напряжение ± 10 В

•-10.5 В  -32768

•+10.5 В  32767

ток ± 25 мА

•-26.25 мА -32768

•+26.25 мА  32767

Содержит 8 каналов AO типа SYSTEM_INT_PARAM с доступом InOut, соответствуют разъему X1.
Масштабирование каналов:

0 - 20мА

•0     0 мА

•65535  20 мА

4 - 20мА

•0     4 мА

•65535  20 мА

0 - 10В

•0     0 В

•65535  10 В

AS_34_001

Модуль для измерения и установления значений аналоговых каналов (ток).
Содержит 8 входных каналов AI типа SYSTEM_INT_PARAM, соответствуют разъему X2.
Масштабирование каналов:

ток ± 25 мА

•-26.25 мА -32768

•+26.25 мА  32767

Содержит 8 каналов AO типа SYSTEM_INT_PARAM с доступом InOut, соответствуют разъему X1.
Масштабирование каналов:

0 - 20мА

•0     0 мА

•65535  20 мА

4 - 20мА

•0     4 мА

•65535  20 мА

DI_06_001

Модуль дискретных входов. Содержит 32 входных дискретных каналов DI

DI_09_001

Модуль дискретных входов. Содержит 64 входных дискретных каналов DI

DO_06_001

Модуль дискретных выходов. Содержит 32 выходных дискретных каналов DO

DO_09_001

Модуль дискретных выходов. Содержит 64 выходных дискретных каналов DO

DS_08_001

Модуль дискретных входов-выходов. Содержит 32 входных и 32 выходных дискретных каналов DO

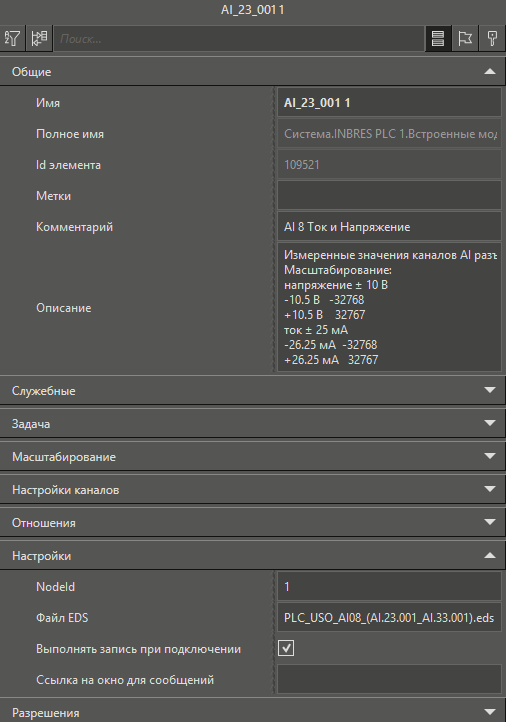

NodeId

Номер модуля на шине. Определяется переключателями на самом модуле. Номера модулей на шине не должны повторятся

Файл EDS

Путь к файлу eds. Полный путь к eds файлам: [папка установки mplc]/eds/[имя eds файла]

Выполнять запись при подключении

При значении TRUE будет производиться однократная запись значений на всех выходах при следующих ситуациях:

•при первоначальном подключении;

•при переключении исполнения на резервный узел в резервированной паре (запись будет выполняться даже при значении FALSE у настройки Выполнять запись на резервном;

•при переподключении после разрыва связи.

При этом не имеет значения, совпадает ли текущее значение с начальным – запись будет выполнена независимо от этого.

По умолчанию значение настройки TRUE

Ссылка на окно для сообщений

Данная настройка используется для установки связи с окном, которое должно открываться при переходе из журнала к аварийным сообщениям, возникшим в этом элементе
