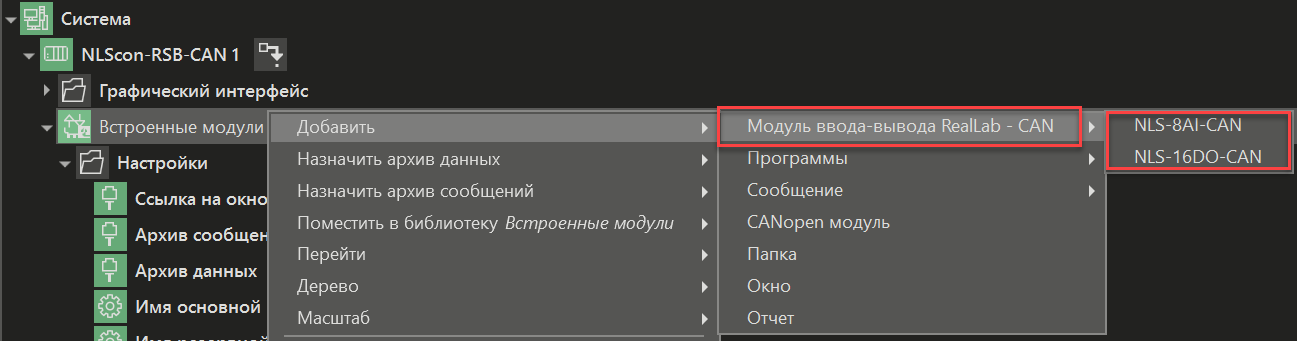

NLS-8AI-CAN

Модуль содержит 16 одиночных или 8 дифференциальных каналов аналогового ввода с программно устанавливаемыми диапазонами ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В, ±20 мА.

NLS-16DO-CAN

Модуль содержит 16 каналов дискретного вывода с интеллектуальными ключами 35В, 0,75 А.

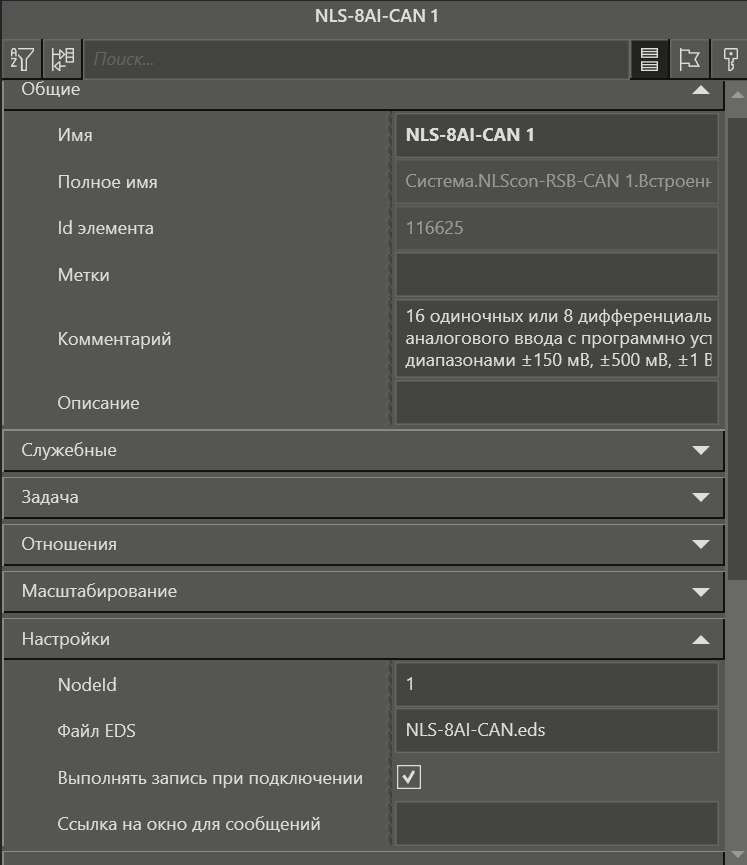

NodeID

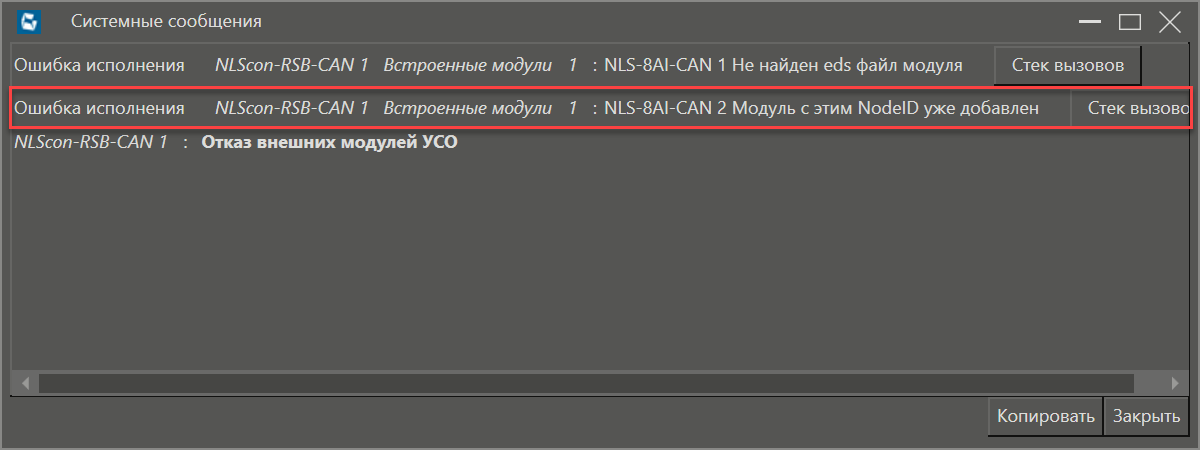

Номер модуля на шине. Определяется переключателями на самом модуле. Номера модулей на шине не должны повторятся. Если добавить модуль с повторяющимся NodeID, то при запуске проекта на исполнение появится соответствующее сообщение:

Такой модуль в опрос не включается.

Файл EDS

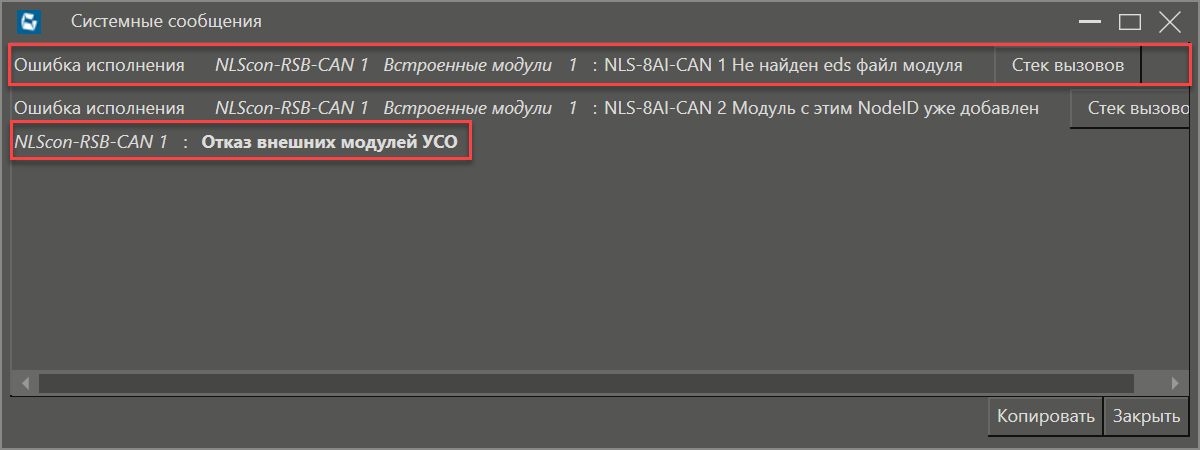

Путь к файлу eds. Полный путь к eds файлам: [папка установки mplc]/eds/[имя eds файла]. Если файлы не будут найдены по указанному пути, то модуль блокируется и при старте mplc выводится соответствующее сообщение:

Выполнять запись при подключении

При значении TRUE будет производиться однократная запись значений на всех выходах при следующих ситуациях:

•при первоначальном подключении;

•при переключении исполнения на резервный узел в резервированной паре (запись будет выполняться даже при значении FALSE у настройки Выполнять запись на резервном;

•при переподключении после разрыва связи.

При этом не имеет значения, совпадает ли текущее значение с начальным – запись будет выполнена независимо от этого. По умолчанию значение настройки TRUE.

Ссылка на окно для сообщений

Данная настройка используется для установки связи с окном, которое должно открываться при переходе из журнала к аварийным сообщениям, возникшим в этом элементе.
