Добавление модуля ввода/вывода

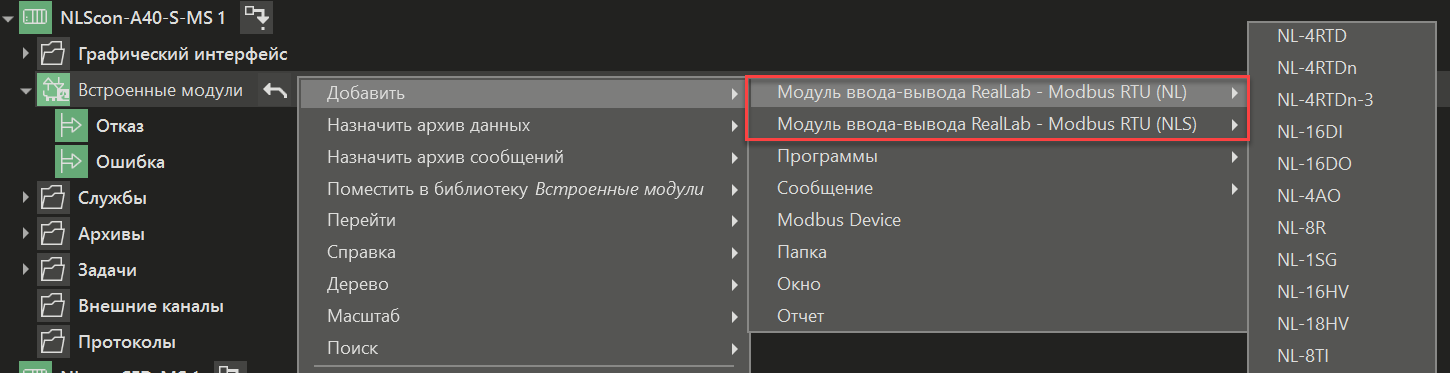

Модули ввода-вывода контроллеров NLScon-RSB-S-MS, NLScon-A40-S-MS и NLcon-CED-MS добавляются в группу Встроенные модули в дереве системы:
Поддерживаемые модули серии NL:
Название |
Описание |
|---|---|
NL-4RTD |
Модуль для измерения температуры с помощью датчиков ТСМ, ТСП, ТСН и стабилизации температуры. Содержит 4 канала для терморезистивных преобразователей, 3 дискретных выхода. |
NL-4RTDn |
Модуль для измерения температуры с помощью датчиков ТСМ, ТСП, ТСН и стабилизации температуры. |
NL-4RTDn-3 |
Модуль для измерения температуры с помощью датчиков ТСМ, ТСП, ТСН и стабилизации температуры. |
NL-16DI |
Модуль дискретного ввода содержит 16 каналов с групповой изоляцией и 2 дискретных вывода. |
NL-16DO |
Модуль дискретного вывода содержит 16 каналов с интеллектуальными ключами 35В, 0,75А и 3 дискретных ввода. |
NL-4AO |
Модуль для аналогового вывода напряжения или тока. |
NL-8R |
Модуль для вывода сигналов от реле. |
NL-1SG |
Модуль для измерения сигналов мостовых тензометрических датчиков. |
NL-16HV |
Модуль для дискретного ввода сигналов до 220 В. |
NL-18HV |
Модуль для дискретного ввода сигналов до 220 В. |
NL-8TI |
Модуль аналогового ввода сигналов термопар. |
NL-8AI |
Универсальный модуль аналогового ввода. |
NL-8AIn |
Универсальный модуль аналогового ввода. |
NL-8AIn-3 |
Универсальный модуль аналогового ввода. |
NL-8TIn |
Модуль аналогового ввода сигналов термопар. |
NL-8TIn-2 |
Модуль аналогового ввода сигналов термопар. |
NL-16AI-I |
Модуль аналогового ввода тока. |
NL-8DI-4DO |
Модуль дискретного ввода-вывода. |
NL-8DI-4R |
Модуль дискретного ввода-вывода. |
NL-8DI-2R-2DO |
Модуль дискретного ввода-вывода. |
NL-Gen |
Модуль генератора импульсов. |
Поддерживаемые модули серии NLS:
Название |
Описание |
|---|---|
NLS-16DO |
Модуль дискретного вывода 16 каналов с интеллектуальными ключами 35В, 0,75 А. |
NLS-16DI |
Модуль дискретного ввода 16 каналов с групповой изоляцией. |
NLS-8AI-I |
Модуль аналогового ввода тока. |
NLS-8R |
Модуль для вывода сигналов от реле. |
NLS-8TI |
Модуль аналогового ввода сигналов термопар. |
NLS-4AO |
Модуль для аналогового вывода напряжения или тока. |
NLS-4RTD |
Модуль для измерения температуры с помощью датчиков ТСМ, ТСП, ТСН и стабилизации температуры. |
NLS-4RTDn |
Модуль для измерения температуры с помощью датчиков ТСМ, ТСП, ТСН и стабилизации температуры. |
NLS-4C_FLOAT |
Модуль счетчика-частотомера, предназначен для подсчета импульсов и их частоты. |
NLS-4C_WORD |
Модуль счетчика-частотомера, предназначен для подсчета импульсов и их частоты. |
NLS-8AI |
Универсальный модуль аналогового ввода. |
NLS-16AI-I |
Модуль аналогового ввода тока. |
NLS-8PR |
Модуль мощного релейного вывода. |
NLS-1SG |
Модуль для измерения сигналов мостовых тензометрических датчиков. |
NLS-20HV-2 |
Модуль дискретного ввода сигналов до 220 В. |
NLS-8AIn |
Универсальный модуль аналогового ввода. |
NLS-8TIn |
Модуль аналогового ввода сигналов термопар. |
Все перечисленные модули преднастроены – по умолчанию они содержат в себе необходимые каналы для получения данных из встроенных физических средств ввода-вывода модулей.
