Название

Описание

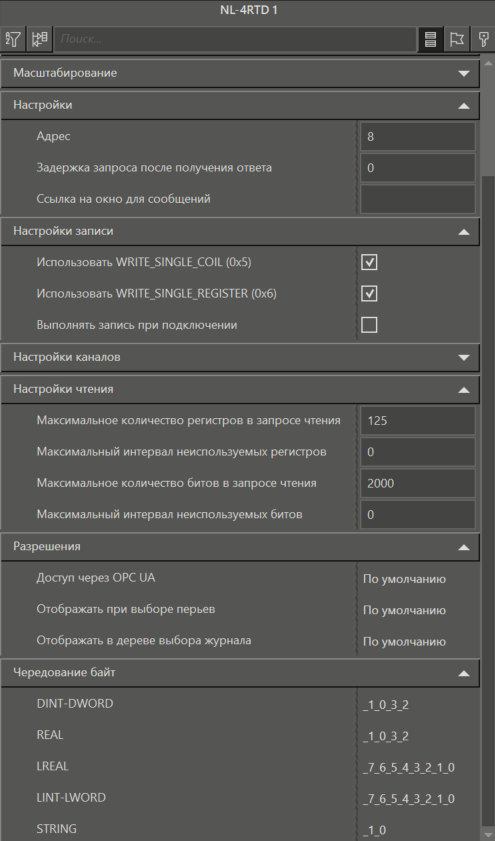

Категория Настройки

Адрес

Задается адрес устройства (значение адреса определяется документацией на подключаемое устройство).

Задержка запроса после получения ответа

Задается интервал ожидания после получения ответа на запрос чтения или записи, по истечении которого выполняется следующий запрос.

Ссылка на окно для сообщений

Данная настройка используется для установки связи с окном, которое должно открываться при переходе из журнала к аварийным сообщениям, возникшим в этом элементе.

Категория Настройки записи

Использовать WRITE_SINGLE_COIL (0x5)

При значении TRUE используется функция записи в ячейку региона Coils - 0x05 (запись в одиночную ячейку). При значении FALSE используется функция записи в группу ячеек региона Coils - 0x0F (групповая запись).
По умолчанию значение настройки FALSE.

Использовать WRITE_SINGLE_REGISTER (0x6)

При значении TRUE используется функция записи в ячейку региона Holding Registers - 0x06 (запись в одиночную ячейку). При значении FALSE используется функция записи в группу ячеек региона Holding Registers - 0x10 (групповая запись).
По умолчанию значение настройки FALSE.

Выполнять запись при подключении

При значении TRUE будет производиться однократная запись значений на всех выходах при следующих ситуациях:

•при каждом подключении к устройству, включая первоначальное;

•при переключении исполнения на резервный узел в резервированной паре;

•при переподключении после разрыва связи.

При этом не имеет значения, совпадает ли текущее значение с начальным, запись будет выполнена независимо от этого.

По умолчанию значение настройки FALSE.

Категория Настройки чтения

Максимальное количество регистров в запросе чтения

Задается максимальное значение Input и Holding регистров для одного запроса чтения.
По умолчанию значение равно 125 (максимально допустимое).

Максимальный интервал неиспользуемых регистров

Задается максимальное значение для разрыва между адресами регистров. Если разрыв меньше указанного значения, то происходит объединение в один запрос. Увеличение данного параметра сокращает количество запросов и ускоряет опрос, но удлиняет кадр ответа.

Максимальное количество битов в запросе чтения

Задается максимальное значение Coils и Disсrete Inputs битов для одного запроса чтения.
По умолчанию значение равно 2000 (максимально допустимое).

Максимальный интервал неиспользуемых битов

Задается максимальное значение для разрыва между адресами битов. Если разрыв меньше указанного значения, то происходит объединение в один запрос. Также следует помнить, что некоторые Modbus устройства имеют ограничение на количество передаваемых за один запрос параметров.

Категория Чередование байт

DINT-DWORD

Порядок следования байтов в целых числах. Данный параметр обеспечивает обмен с устройствами с различным порядком следования байтов в целых числах.

REAL

Порядок следования байтов в вещественных числах. Данный параметр обеспечивает обмен с устройствами с различным порядком следования байтов в вещественных числах.

LREAL

Порядок следования байтов в вещественных числах (8 байт). Данный параметр обеспечивает обмен с устройствами с различным порядком следования байтов в вещественных числах.

LINT-LWORD

Порядок следования байтов в целых числах (8 байт). Данный параметр обеспечивает обмен с устройствами с различным порядком следования байтов в целых числах.

STRING

Порядок следования байтов в строках. Данный параметр обеспечивает обмен с устройствами с различным порядком следования байтов в строках.
