Модуль расширения МР-02m_14xDI используется для расширения количества входов\выходов серверов автоматизации.
Модуль содержит 6 групп каналов:
•Статусы DI, DO (BOOL);
•Сервисные команды;
•Настройка сети;
•Системные;
•Статусы DI, DO (INT);
•Счетчики.
Описание настроек модуля смотрите в соответствующем разделе.

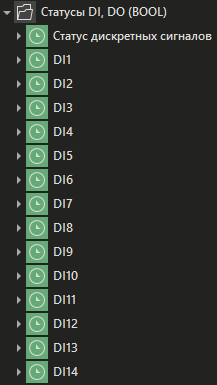

Статусы DI, DO (BOOL)
В группу каналов Статусы DI, DO (BOOL) входят следующие дискретные каналы:
Название |
Доступ |
Описание |
|---|---|---|
Статус дискретных сигналов |
Input |
Адрес регистра в регионе DISCRET_INPUT - 0 |
DI1-DI14 |
Input |
Состояние дискретного входа DI1-DI14. Адреса регистров в регионе DISCRET_INPUT: 18 - 31 |
Сервисные команды
В группу каналов Сервисные команды входят следующие каналы:
Название |
Тип данных |
Доступ |
Описание |
|---|---|---|---|
Код операции |
SYSTEM_INT_PARAM |
InOut |
Сервисные команды: •40 - сброс и перезагрузка; •1-сброс счетчиков DO; •2-сброс счетчиков DI. Адрес регистра в регионе HOLDING_REGISTER - 0 |
Настройка сети
В группу каналов Настройка сети входят следующие каналы:
Название |
Тип данных |
Доступ |
Описание |
|---|---|---|---|
Скорость порта RS-485 |
SYSTEM_INT_PARAM |
InOut |
Скорость порта RS-485 задается в условных единицах, где фактическая скорость (бит/с) = указанное значение × 100. Возможное значение: 192 - 19 200 бит/с. Адрес регистра в регионе HOLDING_REGISTER - 110 |
Настройка бита четности порта RS-485 |
SYSTEM_INT_PARAM |
InOut |
Возможные значения: •0 - нет бита четности (none); •1 - нечетный (odd); •2 - четный (even). Адрес регистра в регионе HOLDING_REGISTER - 111 |
Количество стоп-битов порта RS-485 |
SYSTEM_INT_PARAM |
InOut |
Возможные значения: 1, 2. Адрес регистра в регионе HOLDING_REGISTER - 112 |
Modbus-адрес устройства |
SYSTEM_INT_PARAM |
InOut |
Задается новый Modbus-адрес устройства: •1 - 6DO8DI; •2 - 16DO; •3 - 12AO; •4 - 6DO; •5 - 14DI; •6 - 6AO6AI; •7 - 12AI; •8 - 4DO6DI Адрес регистра в регионе HOLDING_REGISTER - 128 |

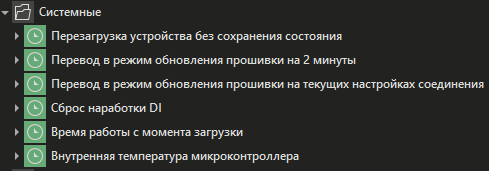

Системные
В группу каналов Системные входят следующие каналы:
Название |
Тип данных |
Доступ |
Описание |
|---|---|---|---|
Перезагрузка устройства без сохранения состояния |
SYSTEM_INT_PARAM |
InOut |
Любое, отличное от 0 перезагружает устройство. Адрес регистра в регионе HOLDING_REGISTER - 120 |
Перевод в режим обновления прошивки на 2 минуты |
SYSTEM_INT_PARAM |
InOut |
Любое, отличное от 0 переводит устройство в режим обновления прошивки. Адрес регистра в регионе HOLDING_REGISTER - 129 |
Перевод в режим обновления прошивки на текущих настройках соединения |
SYSTEM_INT_PARAM |
InOut |
Запись 1 переводит устройство в режим обновления прошивки. Адрес регистра в регионе HOLDING_REGISTER - 131 |
Сброс наработки DI |
SYSTEM_INT_PARAM |
InOut |
Адрес регистра в регионе HOLDING_REGISTER - 136 |
Время работы с момента загрузки |
SYSTEM_DINT_PARAM |
Input |
Время работы с момента загрузки в секундах. Адрес регистра в регионе HOLDING_REGISTER - 105 |
Внутренняя температура микроконтроллера |
SYSTEM_INT_PARAM |
Input |
Внутренняя температура микроконтроллера x 0.1, °C. Адрес регистра в регионе HOLDING_REGISTER - 124 |

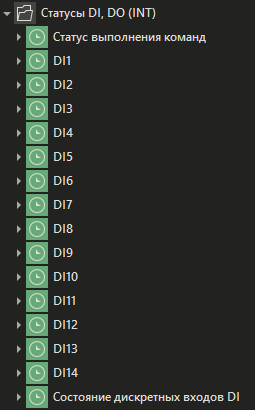

Статусы DI, DO (INT)
В группу каналов Статусы DI, DO (INT) входят следующие каналы:
Название |
Тип данных |
Доступ |
Описание |
|---|---|---|---|
Статус выполнения команд |
SYSTEM_INT_PARAM |
Input |
Адрес регистра в регионе INPUT_REGISTERS - 0 |
DI1-DI14 |
SYSTEM_INT_PARAM |
Input |
Состояние дискретного входа DI1- DI14. Адреса регистров в регионе INPUT_REGISTERS: 18 - 31 |
Состояние дискретных входов DI |
SYSTEM_INT_PARAM |
Input |
Статусы DI: •0 бит - DI1; •13 бит - DI14. Адрес регистра в регионе INPUT_REGISTERS - 32 |

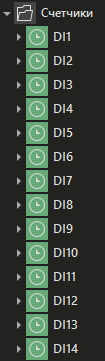

Счетчики
В группу каналов Счетчики входят следующие дискретные каналы:
Название |
Тип данных |
Доступ |
Описание |
|---|---|---|---|
DI1-DI14 |
SYSTEM_DINT_PARAM |
Input |
Счетчик включений дискретного входа DI1-DI8. Адреса регистров в регионе INPUT_REGISTERS: 77, 79, 81, 83, 85, 87...103 |
Описание настроек каналов модуля смотрите в соответствующем разделе.
