MP-02m_6xAO_6xAI

Модуль расширения МР-02m_6xAO_6xAI используется для расширения количества входов\выходов серверов автоматизации.

Модуль содержит 6 групп каналов:

•Сервисные команды;

•Управление AO (INT);

•Настройка AI (INT);

•Настройка сети;

•Системные;

•Статусы AI, AO.

MP-02m_6xAO_6xAI

Описание настроек модуля смотрите в соответствующем разделе.

Сервисные команды

В группу каналов Сервисные команды входят следующие каналы:

MP-02m_6xDO_3

Название

Тип данных

Доступ

Описание

Код операции

SYSTEM_INT_PARAM

InOut

Сервисные команды:

•40 - сброс и перезагрузка;

•1-сброс счетчиков DO;

•2-сброс счетчиков DI.

Адрес регистра в регионе HOLDING_REGISTER - 0

Управление AO (INT)

В группу каналов Управление AO (INT) входят следующие каналы:

MP-02m_6xAO_6xAI_1

Название

Тип данных

Доступ

Описание

AO1-AO6

SYSTEM_INT_PARAM

InOut

Управление выходом AO1-AO6. Адреса регистров в регионе HOLDING_REGISTER: 33 - 38

Настройка AI (INT)

В группу каналов Настройка AI (INT) входят следующие каналы:

MP-02m_6xAO_6xAI_2

Название

Тип данных

Доступ

Описание

Канал 1-6 Тип датчика

SYSTEM_INT_PARAM

InOut

Типы датчика:

•0 - выкл;

•1 - NTC10k3950;

•2 - PT1000;

•3 - PT100;

•4 - 0-10V;

•5 - 4-20mA;

•6 - TXA;

•7 - DI.

Адреса регистров в регионе HOLDING_REGISTER - 400, 407, 414, 421, 428, 435

Канал 1-6 Калибровочный коэффициент

SYSTEM_INT_PARAM

InOut

Адреса регистров в регионе HOLDING_REGISTER - 404, 411, 418, 425, 432, 439

Канал 1-6 Нижняя граница

SYSTEM_INT_PARAM

InOut

Нижняя граница диапазона измерения активного датчика. Адреса регистров в регионе HOLDING_REGISTER - 405, 412, 419, 426, 433, 440

Канал 1-6 Верхняя граница

SYSTEM_INT_PARAM

InOut

Верхняя граница диапазона измерения активного датчика. Адреса регистров в регионе HOLDING_REGISTER - 406, 413, 420, 427, 434, 441

Настройка сети

В группу каналов Настройка сети входят следующие каналы:

MP-02m_6xDO_8xDI_5

Название

Тип данных

Доступ

Описание

Скорость порта RS-485

SYSTEM_INT_PARAM

InOut

Скорость порта RS-485 задается в условных единицах, где фактическая скорость (бит/с) = указанное значение × 100. Возможное значение: 192 - 19 200 бит/с. Адрес регистра в регионе HOLDING_REGISTER - 110

Настройка бита четности порта RS-485

SYSTEM_INT_PARAM

InOut

Возможные значения:

•0 - нет бита четности (none);

•1 - нечетный (odd);

•2 - четный (even).

Адрес регистра в регионе HOLDING_REGISTER - 111

Количество стоп-битов порта RS-485

SYSTEM_INT_PARAM

InOut

Возможные значения: 1, 2. Адрес регистра в регионе HOLDING_REGISTER - 112

Modbus-адрес устройства

SYSTEM_INT_PARAM

InOut

Задается новый Modbus-адрес устройства:

•1 - 6DO8DI;

•2 - 16DO;

•3 - 12AO;

•4 - 6DO;

•5 - 14DI;

•6 - 6AO6AI;

•7 - 12AI;

•8 - 4DO6DI

Адрес регистра в регионе HOLDING_REGISTER - 128

Системные

В группу каналов Системные входят следующие каналы:

MP-02m_6xAO_6xAI_3

Название

Тип данных

Доступ

Описание

Перезагрузка устройства без сохранения состояния

SYSTEM_INT_PARAM

InOut

Любое, отличное от 0 перезагружает устройство. Адрес регистра в регионе HOLDING_REGISTER - 120

Перевод в режим обновления прошивки на 2 минуты

SYSTEM_INT_PARAM

InOut

Любое, отличное от 0 переводит устройство в режим обновления прошивки. Адрес регистра в регионе HOLDING_REGISTER - 129

Перевод в режим обновления прошивки на текущих настройках соединения

SYSTEM_INT_PARAM

InOut

Запись 1 переводит устройство в режим обновления прошивки. Адрес регистра в регионе HOLDING_REGISTER - 131

Время работы с момента загрузки

SYSTEM_DINT_PARAM

Input

Время работы с момента загрузки в секундах. Адрес регистра в регионе HOLDING_REGISTER - 105

Внутренняя температура микроконтроллера

SYSTEM_INT_PARAM

Input

Внутренняя температура микроконтроллера x 0.1, °C. Адрес регистра в регионе HOLDING_REGISTER - 124

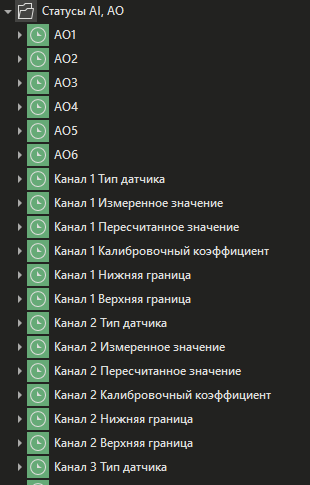

Статусы AI, AO

В группу каналов Статусы AI, AO входят следующие каналы:

MP-02m_6xAO_6xAI_4

Название

Тип данных

Доступ

Описание

AO1-AO6

SYSTEM_INT_PARAM

Input

Состояние аналогового выхода AO1-AO6. Адреса регистров в регионе INPUT_REGISTERS: 33 - 38

Канал 1-6 Тип датчика

SYSTEM_INT_PARAM

Input

Типы датчика:

•0 - выкл;

•1 - NTC10k3950;

•2 - PT1000;

•3 - PT100;

•4 - 0-10V;

•5 - 4-20mA;

•6 - TXA;

•7 - DI.

Адреса регистров в регионе INPUT_REGISTERS - 400, 407, 414, 421, 428, 435

Канал 1-6 Измеренное значение

SYSTEM_INT_PARAM

Input

Адреса регистров в регионе INPUT_REGISTERS - 401, 408, 415, 422, 429, 436

Канал 1-6 Пересчитанное значение

SYSTEM_INT_PARAM

Input

Пересчитанное в физическую величину значение. Адреса регистров в регионе INPUT_REGISTERS - 403, 410, 417, 424, 431, 438

Канал 1-6 Калибровочный коэффициент

SYSTEM_INT_PARAM

Input

Адреса регистров в регионе INPUT_REGISTERS - 404, 411, 418, 425, 432, 439

Канал 1-6 Нижняя граница

SYSTEM_INT_PARAM

Input

Нижняя граница диапазона измерения активного датчика. Адреса регистров в регионе INPUT_REGISTERS - 405, 412, 419, 426, 433, 440

Канал 1-6 Верхняя граница

SYSTEM_INT_PARAM

Input

Верхняя граница диапазона измерения активного датчика. Адреса регистров в регионе INPUT_REGISTERS - 406, 413, 420, 427, 434, 441

Описание настроек каналов модуля смотрите в соответствующем разделе.
