Для реализации соединения с ПЛК сначала в MasterSCADA 4D нужно подключить библиотеку ABAK.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с оборудованием ABAK. С техническими возможностями этого оборудования можно ознакомиться на сайте производителя.

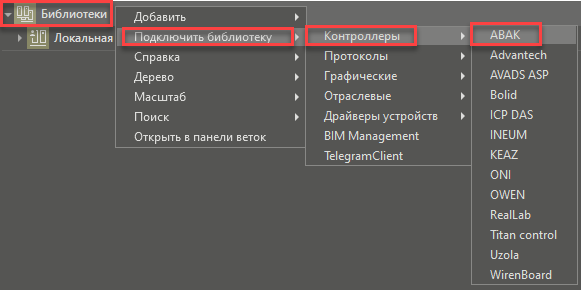

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать контекстное меню правой кнопкой мыши по элементу Библиотеки. Затем выполнить Подключить библиотеку \ Контроллеры \ ABAK.

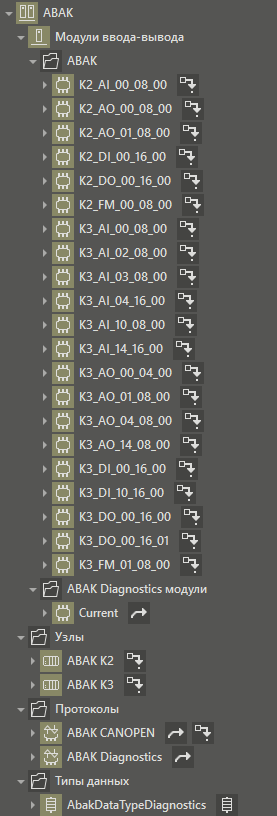

После этого библиотека ABAK отобразится в полном Дереве библиотек.
Библиотека ABAK содержит группы:
•Группы модулей ввода-вывода для ПЛК: ABAK CANopen, ABAK Diagnostics, ABAK SM;
•Узлы: ABAK K2, ABAK K3, IVK (IVK не поддерживается в текущей версии MasterSCADA 4D);
•Протоколы ABAK CANopen, ABAK Diagnostics, ABAK SM;
•Тип данных AbakDataTypeDiagnostics , используемый в протоколе ABAK Diagnostics.
После подключения библиотеки узлы станут доступны для добавления в Дерево системы.
