Для реализации соединения с ПЛК K15 сначала в MasterSCADA 4D нужно подключить библиотеку Custom Engineering.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с ПЛК. С техническими возможностями этого оборудования можно ознакомиться на сайте производителя.

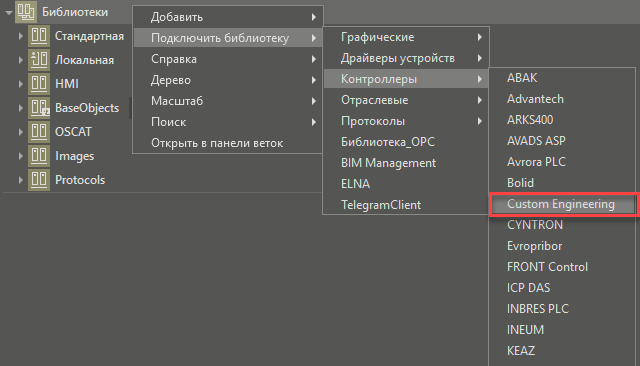

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать контекстное меню правой кнопкой мыши по элементу Библиотеки. Затем выполнить Подключить библиотеку \ Контроллеры \ Custom Engineering.
После этого в полном Дереве библиотек отобразится библиотека Custom Engineering.
После подключения библиотеки ПЛК K15 станут доступны для добавления в Дерево системы.
Библиотека Custom Engineering
Библиотека Custom Engineering содержит группы: Узлы, Протоколы и Модули ввода-вывода для работы с ПЛК K15:
Группа Узлы библиотеки Custom Engineering содержит конфигурацию ПЛК K15.
Группа Протоколы содержит встроенный протокол K15 CANopen.
Группа Модули ввода-вывода содержит специализированные модули для ПЛК K15.
