Для реализации соединения с ПЛК сначала в MasterSCADA 4D нужно подключить библиотеку FRONT Control.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с ПЛК FRONT Control. С техническими возможностями ПЛК можно ознакомиться на сайте производителя.

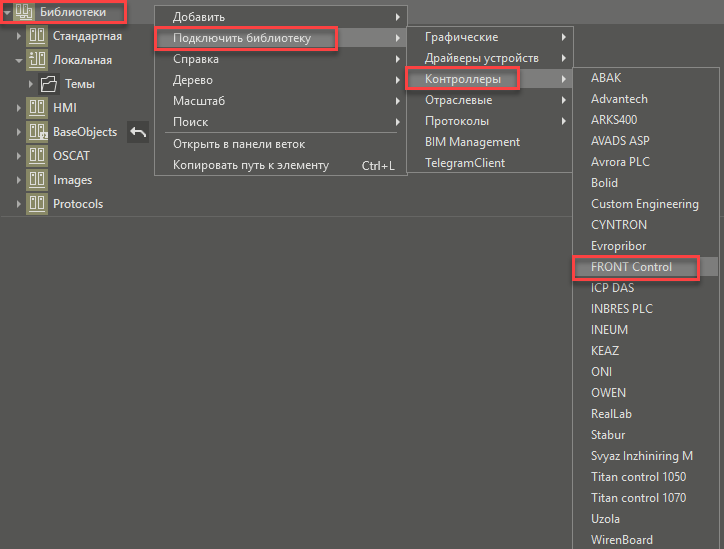

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать пункт контекстного меню Библиотеки/Подключить библиотеку/FRONT Control правой кнопкой мыши:
После этого библиотека FRONT Control отобразится в полном Дереве библиотек.
Библиотека FRONT Control содержит группы: Узлы и Модули ввода-вывода:
Группа Узлы содержит конфигурацию контроллера FRONT Control - FC150.
Группа Модули ввода-вывода содержит специализированные модули ПЛК FRONT Control, соответствующие физическим модулям, установленным в корпусе ПЛК.
После подключения библиотеки контроллер станет доступен в Дереве системы.
