Опрос контроллера FC150 по умолчанию осуществляется по протоколу Modbus RTU.
При добавлении узла FC150 в него автоматически включаются две конфигурации протокола Modbus RTU для опроса по интерфейсу RS-485:
Свойства протокола Modbus RTU

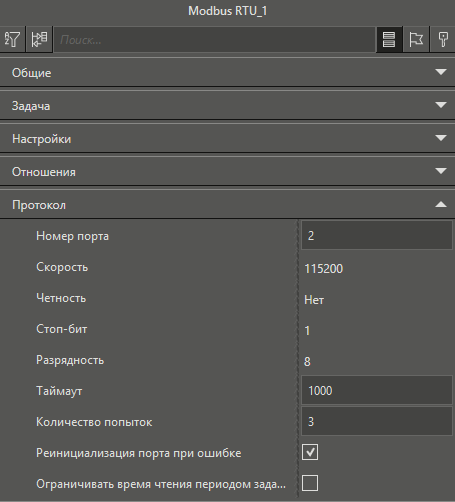

Панель свойств протокола Modbus RTU:
Подробнее о свойствах протокола смотрите в основной справочной информации.
Добавление специализированных модулей

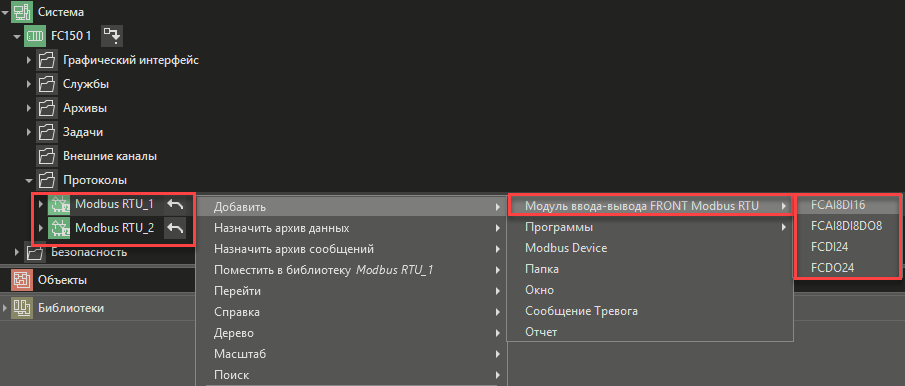

В протоколы Modbus RTU при помощи контекстного меню можно добавить следующие специализированные модули FC150:
Свойства модулей

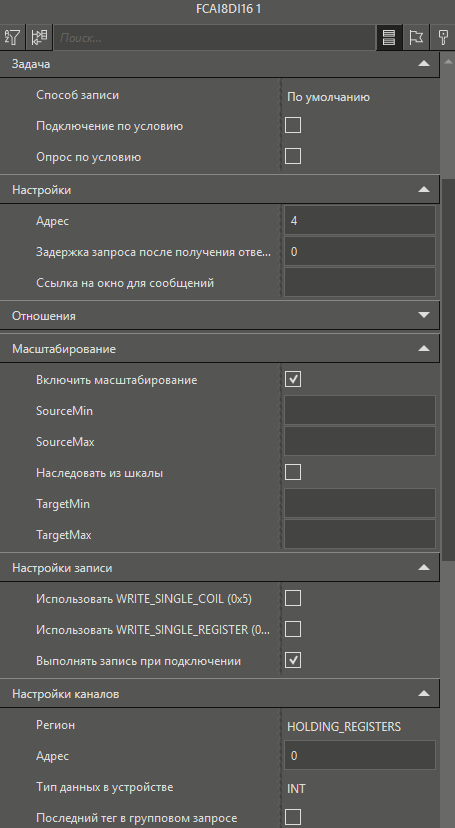

Панель свойств модулей FC150:
Подробнее о свойствах модулей смотрите в основной справочной информации.
Информация о состоянии связи с модулем ввода-вывода
Для получения информации о состоянии связи с модулями ввода-вывода используются параметры Отказ и Ошибка протокола и модулей:
Параметр Отказ имеет тип значения BOOL. Если параметр принимает состояние TRUE, то это значит, что исполнительная система не может установить связь с данным модулем (модулями).
Параметр Ошибка имеет тип значения STRING. Если у исполнительной системы нет связи с модулем (модулями) ввода/вывода, то параметр принимает значение No connection.
