Модуль FCDI24 предназначен для сбора данных со встроенных дискретных входов.

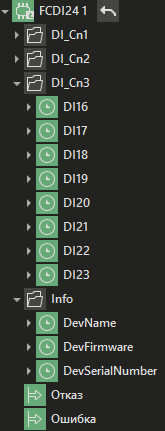

Модуль содержит 4 группы каналов:
Описание каналов модуля:
Название группы |
Тип данных каналов |
Доступ каналов |
Описание группы |
|---|---|---|---|
DI_Cn1 |
SYSTEM_BOOL_PARAM |
Input |
Содержит 8 аналоговых каналов (DI0 - DI7), соответствующих одноименным входам на корпусе ПЛК области DI. Адреса каналов в области DISCRETE_INPUT: 0 - 7 соответственно. |
DI_Cn2 |
SYSTEM_BOOL_PARAM |
Input |
Содержит 8 дискретных каналов (DI8 - DI15), соответствующих одноименным входам на корпусе ПЛК области DI. Адреса каналов в области DISCRETE_INPUT: 8 - 15 соответственно. |
DI_Cn3 |
SYSTEM_BOOL_PARAM |
Input |
Содержит 8 дискретных каналов (DI16 - DI23), соответствующих одноименным входам на корпусе ПЛК области DI. Адреса каналов в области DISCRETE_INPUT: 16 - 23 соответственно. |
Info |
|
Input |
Группа информационных входов. Содержит следующие каналы: •DevName - имя модуля. Тип - SYSTEM_STRING_PARAM. Строка длиной до 10 символов. Занимает адреса 30208–30212 в области HOLDING_REGISTERS. •DevFirmware - название и версия прошивки (Firmware). Тип - SYSTEM_STRING_PARAM. Строка длиной до 10 символов. Занимает адреса 30216–30220 в области HOLDING_REGISTERS. •DevSerialNumber - серийный номер модуля. Тип - SYSTEM_WORD_PARAM. Занимает адрес 30224 в области HOLDING_REGISTERS. |
Описание настроек каналов модуля смотрите в соответствующем разделе основной справочной информации.
