Модуль FCDO24 предназначен для управления встроенными дискретными выходами, используемыми для подключения исполнительных устройств.

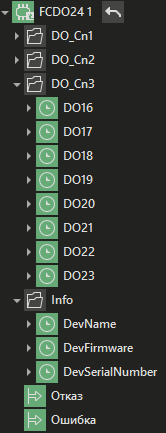

Модуль содержит 4 группы каналов:
Описание каналов модуля:
Название группы |
Тип данных каналов |
Доступ каналов |
Описание группы |
|---|---|---|---|
DO_Cn1 |
SYSTEM_BOOL_PARAM |
InOut |
Содержит 8 аналоговых каналов (DO0 - DO7), соответствующих одноименным выходам на корпусе ПЛК области DO. Адреса каналов в области COILS: 0 - 7 соответственно. |
DO_Cn2 |
SYSTEM_BOOL_PARAM |
InOut |
Содержит 8 дискретных каналов (DO8 - DO15), соответствующих одноименным выходам на корпусе ПЛК области DO. Адреса каналов в области COILS: 8 - 15 соответственно. |
DO_Cn3 |
SYSTEM_BOOL_PARAM |
InOut |
Содержит 8 дискретных каналов (DO16 - DO23), соответствующих одноименным выходам на корпусе ПЛК области DO. Адреса каналов в области COILS: 16 - 23 соответственно. |
Info |
|
Input |
Группа информационных входов. Содержит следующие каналы: •DevName - имя модуля. Тип - SYSTEM_STRING_PARAM. Строка длиной до 10 символов. Занимает адреса 30208–30212 в области HOLDING_REGISTERS. •DevFirmware - название и версия прошивки (Firmware). Тип - SYSTEM_STRING_PARAM. Строка длиной до 10 символов. Занимает адреса 30216–30220 в области HOLDING_REGISTERS. •DevSerialNumber - серийный номер модуля. Тип - SYSTEM_WORD_PARAM. Занимает адрес 30224 в области HOLDING_REGISTERS. |
Описание настроек каналов модуля смотрите в соответствующем разделе основной справочной информации.
