Модуль FCAI8DI8DO8 предназначен для сбора данных со встроенных дискретных и аналоговых входов (0 - 10В или 0 - 20мА) и отправки аналоговых сигналов (до 30 В, 1 А, до 8 А все одновременно).

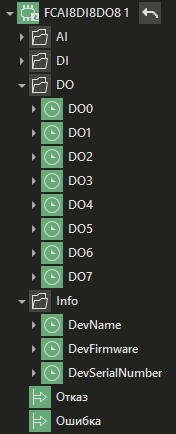

Модуль содержит 4 группы каналов:
Описание каналов модуля:
Название группы |
Тип данных каналов |
Доступ каналов |
Описание группы |
|---|---|---|---|
AI |
SYSTEM_INT_PARAM |
Input |
Содержит 8 аналоговых каналов (AI0 - AI7), соответствующих одноименным входам на корпусе ПЛК области AI. Адреса каналов в области INPUT_REGISTERS: 0 - 7 соответственно. |
DI |
SYSTEM_BOOL_PARAM |
Input |
Содержит 8 дискретных каналов (DI0 - DI7), соответствующих одноименным входам на корпусе ПЛК области DI. Адреса каналов в области DISCRETE_INPUT: 0 - 7 соответственно. |
DO |
SYSTEM_BOOL_PARAM |
InOut |
Содержит 8 дискретных каналов (DO0 - DO7), соответствующих одноименным выходам на корпусе ПЛК области DO. Адреса каналов в области COILS: 0 - 7 соответственно. |
Info |
|
Input |
Группа информационных входов. Содержит следующие каналы: •DevName - имя модуля. Тип - SYSTEM_STRING_PARAM. Строка длиной до 10 символов. Занимает адреса 30208–30212 в области HOLDING_REGISTERS. •DevFirmware - название и версия прошивки (Firmware). Тип - SYSTEM_STRING_PARAM. Строка длиной до 10 символов. Занимает адреса 30216–30220 в области HOLDING_REGISTERS. •DevSerialNumber - серийный номер модуля. Тип - SYSTEM_WORD_PARAM. Занимает адрес 30224 в области HOLDING_REGISTERS. |
Описание настроек каналов модуля смотрите в соответствующем разделе основной справочной информации.
