Для реализации соединения с ПЛК сначала в MasterSCADA 4D нужно подключить библиотеку INBRES PLC.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с ПЛК. С техническими возможностями этого оборудования можно ознакомиться на сайте производителя.

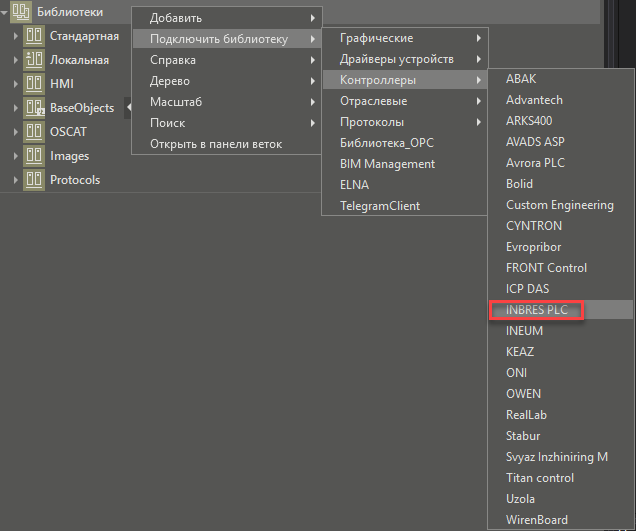

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать контекстное меню правой кнопкой мыши по элементу Библиотеки. Затем выполнить Подключить библиотеку \ Контроллеры \ INBRES PLC.
После этого в полном Дереве библиотек отобразится библиотека INBRES PLC.
После подключения библиотеки ПЛК INBRES PLC станет доступен для добавления в Дерево системы.
Библиотека INBRES PLC

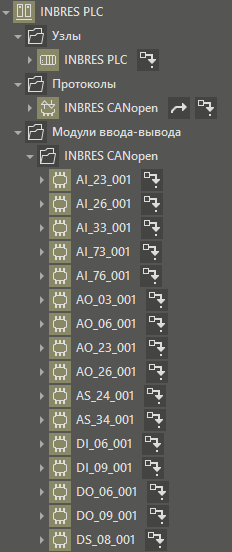

Библиотека INBRES PLC содержит группы: Узлы, Модули ввода-вывода и Протоколы для работы с ПЛК INBRES PLC:
Группа Узлы библиотеки INBRES PLC содержит конфигурацию ПЛК INBRES PLC.
Группа Протоколы содержит встроенный протокол INBRES CANopen.
Группа Модули ввода-вывода содержит специализированные модули ПЛК INBRES PLC, соответствующие физическим модулям, установленным в корпусе ПЛК.
