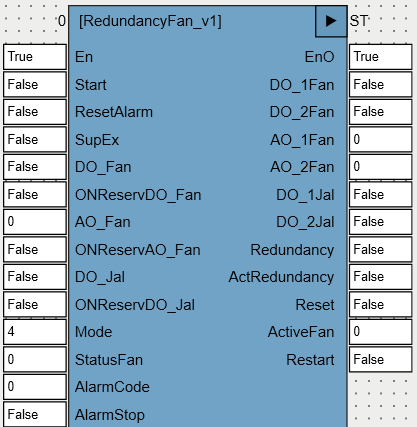

Название

Тип

Описание

Входы

Start

BOOL

Запуск вентиляционной установки.

ResetAlarms

BOOL

Сигнал для сброса аварии.

SupEx

BOOL

False — приток, True — вытяжка.

DO_Fan

BOOL

DO сигнал от ФБ вентилятор.

ONReservDO_Fan

BOOL

Резервирование DO сигнала вентилятора включено.

AO_Fan

INT

AO сигнал от ФБ вентилятор.

ONReservAO_Fan

BOOL

Резервирование AO сигнала вентилятора включено.

DO_Jal

BOOL

DO сигнал от ФБ жалюзи.

ONReservDO_Jal

BOOL

Резервирование DO сигнала жалюзи включено.

Mode

INT

Режим работы:

•1 — работает только первый;

•2 — работает только второй;

•4 — переход из 1 в 2;

•8 — переход из 2 в 1.

StatusFan

INT

Статус вентилятора.

AlarmCode

UDINT

Код аварии. Подробнее смотрите в ФБ AlarmProcessing.

AlarmStop

BOOL

Остановка по аварии.

Выходы

DO_1Fan

BOOL

DO на вентилятор 1.

DO_2Fan

BOOL

DO на вентилятор 2.

AO_1Fan

INT

AO на вентилятор 1.

AO_2Fan

INT

AO на вентилятор 2.

DO_1Jal

BOOL

DO на жалюзи 1.

DO_2Jal

BOOL

DO на жалюзи 2.

Redundancy

BOOL

Резервирование включено.

ActRedundancy

BOOL

Резервный вентилятор в работе.

Reset

BOOL

Сброс аварии.

ActiveFan

INT

Активный вентилятор.

Restart

BOOL

Перезапуск вентиляционной установки.
