Модуль аналогового ввода, содержащий 8 каналов:

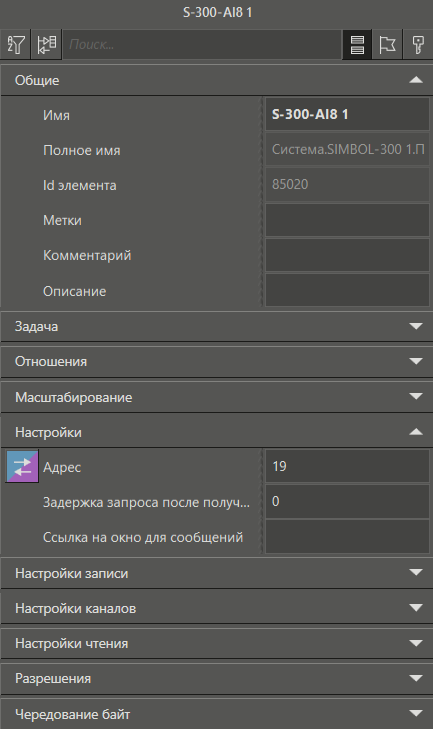

Вид панели свойств модуля:

Описание свойств представлено в соответствующем разделе.



S-300-AI8 содержит 8 каналов с настройками: доступ - Input, тип значения - SYSTEM_LREAL_PARAM. Модуль соответствует блоку аналоговых входов AI1-AI8 устройства. Предназначен для подключения аналоговых датчиков давления, температуры, уровня и расхода с сигналами 0-20 мА, 4-20 мА, 0-10В.

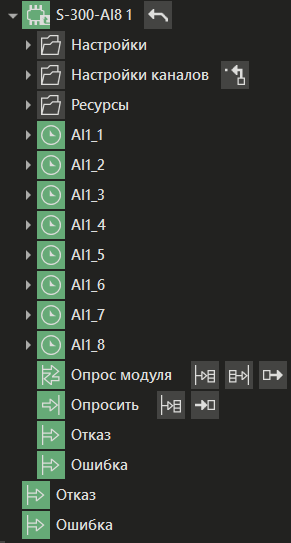

Описание каналов модуля:
