S-300-AI8_hart

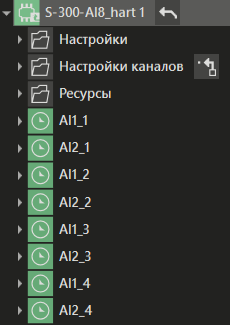

Модуль аналогового ввода с поддержкой HART-протокола, содержащий 4 каналов:

S_300_AI8_hart_1

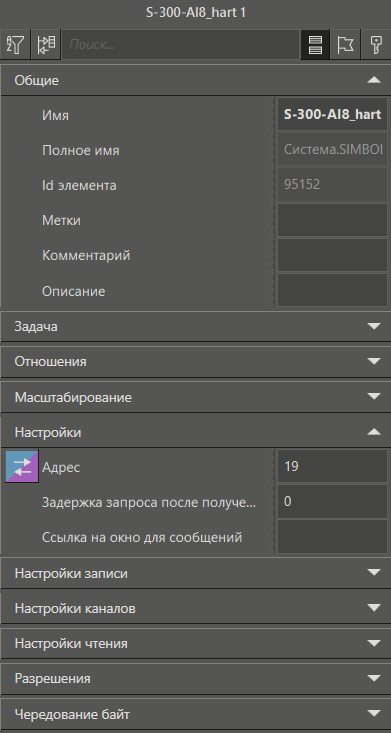

Вид панели свойств модуля:

S_300_AI8_hart_2

Описание свойств представлено в соответствующем разделе.



S-300-AI8_hart содержит 8 каналов с настройками: доступ - Input, тип значения - SYSTEM_LREAL_PARAM. Модуль соответствует блоку аналоговых входов AI1-AI8 с HART-протоколом. Предназначен для подключения интеллектуальных датчиков с HART-протоколом.



Описание каналов модуля:

Название

Доступ

Тип значения

Описание

AI

Input

SYSTEM_LREAL_PARAM

Группа каналов. Содержит 8 каналов (AI1_1-AI2_4). Адреса Modbus: 0...7. Значение в инженерных единицах (4-20 мА с поддержкой HART).
