S-300-DO32

Модуль дискретного вывода, содержащий 32 каналов:

S_300_DO32_1

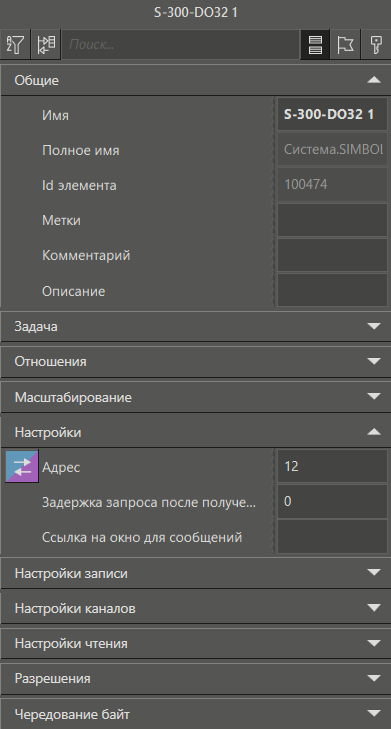

Вид панели свойств модуля:

S_300_DO32_2

Описание свойств представлено в соответствующем разделе.



S-300-DO32 содержит 32 канала с настройками: доступ - Output. Модуль соответствует блоку дискретных выходов DO1-DO32 устройства. Предназначен для управления исполнительными механизмами через полупроводниковые ключи.



Описание каналов модуля:

Название

Доступ

Тип значения

Описание

DO

Output

SYSTEM_BOOL_PARAM

Группа каналов содержит 32 канала. Каждый канал соответствует дискретному выходу модуля с номером от 1 до 32. Значение TRUE активирует выход (замыкает транзисторный ключ), FALSE - деактивирует (размыкает ключ).

DO_mask_1

Output

SYSTEM_DINT_PARAM

Канал для группового управления и диагностики дискретных выходов 1-16. Каждый бит 32-разрядного числа соответствует состоянию одного выхода (0-й бит - выход 1, ..., 15-й бит - выход 16). Диапазон значений: 0...65535 (0x00000000 - 0x0000FFFF).

DO_mask_2

Output

SYSTEM_DINT_PARAM

Канал для группового управления и диагностики дискретных выходов 17-32. Каждый бит 32-разрядного числа соответствует состоянию одного выхода (0-й бит - выход 17, ..., 15-й бит - выход 32). Диапазон значений: 0...65535 (0x00000000 - 0x0000FFFF).
