S-300_AO4_hart_(TCP)

Модуль аналогового вывода, содержащий 4 канала:

S_300_AO4_hart_TCP_1

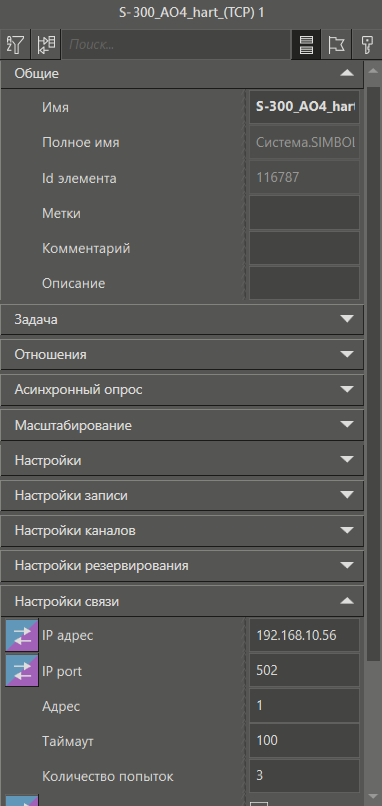

Вид панели свойств модуля:

S_300_AO4_hart_TCP_2

Описание свойств представлено в соответствующем разделе.



S-300_AO4_hart_(TCP) содержит 4 канала с настройками: доступ - Output, тип значения - SYSTEM_LREAL_PARAM. Модуль соответствует блоку аналоговых выходов AO1-AO4 с HART-протоколом. Предназначен для управления интеллектуальными исполнительными механизмами с HART-протоколом по Modbus TCP.



Описание каналов модуля:

Название

Доступ

Тип значения

Описание

AO

Output

SYSTEM_LREAL_PARAM

Группа каналов. Содержит 4 канала (AO1-AO4). Адреса Modbus: 0...3. Значение в инженерных единицах (4-20 мА с поддержкой HART).
