S-300_AO8_(TCP)

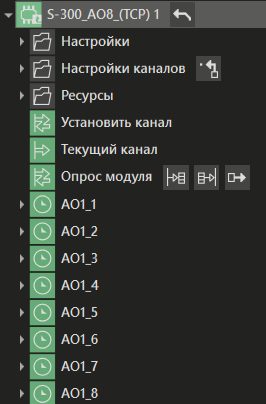

Модуль аналогового вывода, содержащий 8 каналов:

S_300_AO8_TCP_1

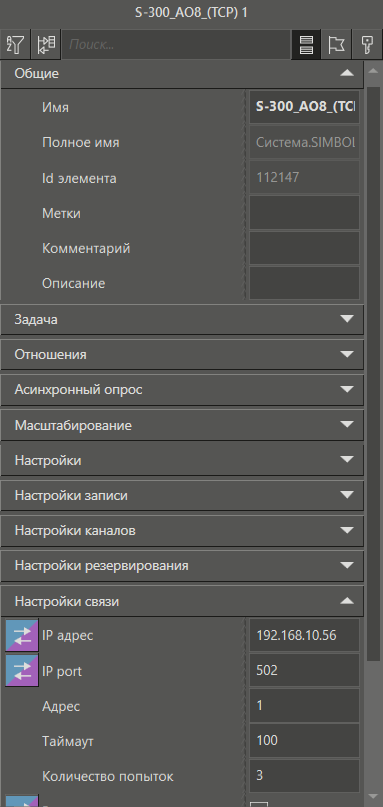

Вид панели свойств модуля:

S_300_AO8_TCP_2

Описание свойств представлено в соответствующем разделе.



S-300_AO8_(TCP) содержит 8 каналов с настройками: доступ - Output, тип значения - SYSTEM_LREAL_PARAM. Модуль соответствует блоку аналоговых выходов AO1-AO8 устройства. Предназначен для управления исполнительными механизмами с сигналами 0-20 мА, 4-20 мА, 0-10В по протоколу Modbus TCP.



Описание каналов модуля:

Название

Доступ

Тип значения

Описание

AO

Output

SYSTEM_LREAL_PARAM

Группа каналов. Содержит 8 каналов (AO1-AO8). Адреса Modbus: 0...7. Значение в инженерных единицах (0-20 мА, 0-10 В).
